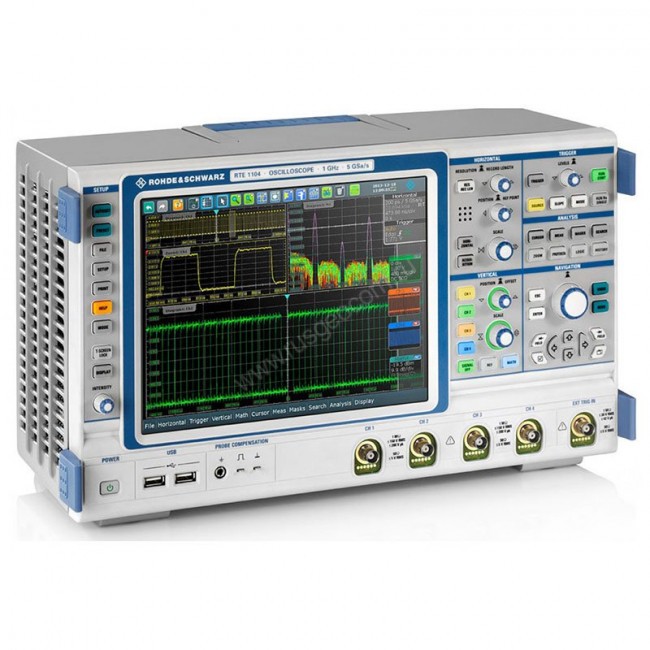

Осциллограф Rohde Schwarz RTE1104 – 4 канальная модель с полосой пропускания 1 ГГц из серии лабораторных приборов среднего класса, предназначенная для общих и специализированных измерений. Изделие отличается низким уровнем собственных шумов, оснащается высокоточной системой запуска и расширенным набором функций, обеспечивая быстрое выявление редких сбоев и других проблем при отслеживании длительных сигналов за счет высокого быстродействия и большой глубины памяти, с режимом сегментирования в базовом варианте. Прибор оборудован набором интерфейсов для работы под управлением ПК или функционирования в составе измерительных систем.
Преимущества
- Аппаратная реализация ключевых функций – на основе микросхем ASIC с одноядерным АЦП, повышает скорость сбора информации, обеспечивая гибкость просмотра и упрощая обработку данных.
- Многообразие измерительных и аналитических функций Rohde Schwarz RTE1104 позволяет получать точный результат с минимальными затратами времени.
- Расширение возможностей с помощью опций – можно легко перепрофилировать для работы со смешанными сигналами, тестирования систем питания, декодирования специфических протоколов последовательных шин, использования режима высокого разрешения, а также увеличить
- объем памяти, повысить предел полосы пропускания и пр.
- Настраиваемая панель инструментов на сенсорном экране обеспечивает оперативный доступ к часто используемым функциям, без задействования главного меню.
Особенности
Цифровой триггер. Осциллограф RTE1104 в отличие от более дешевых моделей оборудуется уникальной системой синхронизации. Она определяет выполнение условий запуска путем непосредственного анализа оцифрованного сигнала. Этим обеспечивается минимизация собственного джиттера при запуске, что повышает точность получаемых данных.
Функция SmartGrid позволяет упорядочивать диаграммы на экране – в виде плитки или вкладок, для наилучшей наглядности. Помимо канальных осциллограмм, отображающих фактическую форму контролируемого сигнала, обеспечивает построение опорных и расчетных осциллограмм, X/Y и других диаграмм, которые необходимы для повышения эффективности анализа. Пиктограммы каналов, отображающие основные настройки, а также уменьшенное изображение осциллограмм в реальном времени, позволяют оперативно отслеживать сигналы по всем каналам одновременно, когда подробно исследуется только отдельная осциллограмма. Вывод на дисплей Rohde Schwarz RTE1104 полноразмерной осциллограммы с любого канала производится простым перетаскиванием соответствующей ей пиктограммы, с возможностью отображения выше - ниже, правее - левее либо поверх текущей диаграммы. Для подробного исследования отдельных частей осциллограмм в цифровом осциллографе предусмотрен режим масштабирования.
Функция QuickMeas совмещает режим отображения осциллограмм с быстрыми измерениями, позволяя контролировать с помощью одновременно цифровые показатели нескольких параметров и форму сигнала, без каких-либо переключений. Вид отображения можно настроить "под себя", исходя из индивидуальных предпочтений и конкретной задачи. Результаты измерений высвечиваются непосредственно на диаграмме, на панели сигналов в пиктограмме – в минимизированном виде, либо в отдельном плавающем окне поверх диаграмм.
Количество каналов | 4 |
---|---|
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 1 ГГц |
Время нарастания переходной характеристики (расчетное) | <350 пс |
Входной импеданс | 50 Ω+/- 1.5 %; 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное) |
Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел; на 1 МΩ: от 500 мкВ/дел до 10 В/дел |
Задержка между каналами | <200 пс |
Масса (кг) | 8,6 |
Купить осциллограф Rohde Schwarz RTE1104, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Characteristics
Производитель | Rohde Schwarz |
