Цифровой мегаомметр RGK RT-32
Оставить отзыв
| Производитель | RGK |
| Характеристика | Испытательное напряжение: 50 - 1000 В Сопротивление изоляции: 0,01 МОм - 200 ГОм |
| Гарантия | 12 месяцев |
Описание

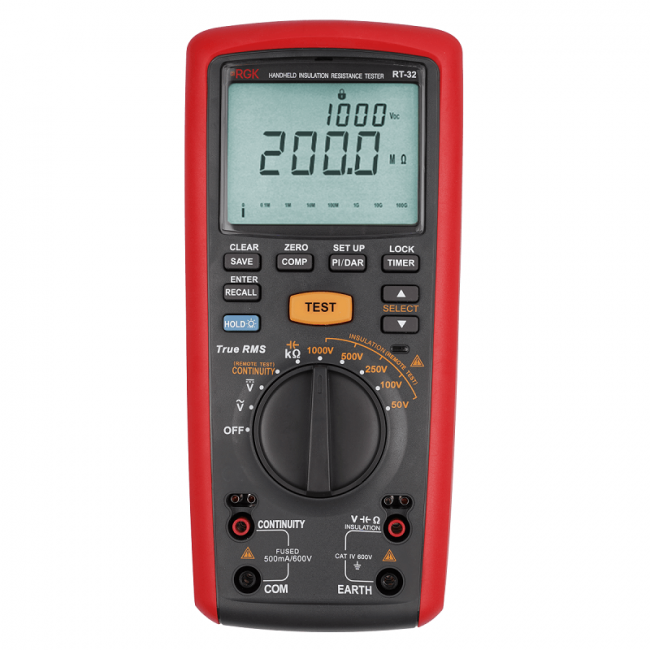

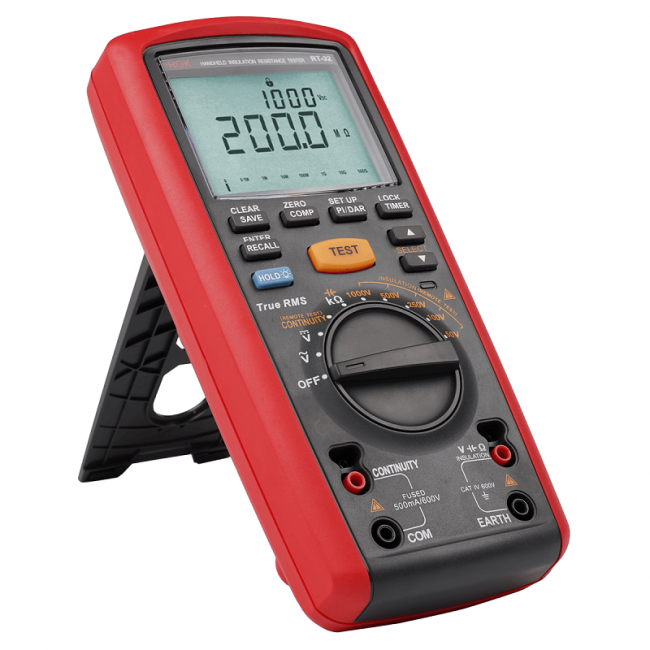

Цифровой мегаомметр RGK RT-32 используется для измерения сопротивления изоляции, оценки ее состояния и определения различных электротехнических параметров. Приборы такого типа востребованы при проведении диагностики и техобслуживания промышленного оборудования, электросетей, а также при работах, связанных с системами электрического обогрева полов в жилых или коммерческих объектах.
Ключевые отличия от младшей модели
- Более широкий диапазон измерения сопротивления, в том числе малого номинала.
- Определение частоты тока.
- Функция проверки емкости конденсаторов.
Мегаомметр, в сравнении с 30-й моделью, получил еще больше функций общего назначения, которые отлично дополняют режимы измерения напряжения/прозвонки и позволяют частично заменить мультиметр в полевых условиях. Благодаря этому специалист может носить с собой меньше оборудования.
Проверка изоляционных материалов
Измеритель сопротивления изоляции RGK RT-32 помогает определить индекс поляризации и рассчитать коэффициент абсорбции. Первый из этих параметров дает общее представление об износе изоляции, в то время как второй отражает уровень накопления в ней влаги. Такие данные необходимы для своевременного проведения ремонта или замены проводников.
Память и сравнение
В память можно записать до 99 значений, что упрощает составление документации после проведения замеров. Кнопка COPM позволяет мгновенно сравнить текущие показания с опорным значением, которое можно задать вручную или выбрать из предложенного списка. Такая функция будет полезна для допускового тестирования и тех ситуаций, когда требуется быстро понять, выходят ли полученные данные за установленные рамки.
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 600,0 В | от 45 до 450 Гц | 0,01 В | ±(0,015*U +5 е.м.р.) |
| Примечание – U – измеренное значение напряжение переменного тока, В | |||
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряд/а (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 600,0 В | 0,01 В | ±(0,02●U+3 е.м.р.) |
| Примечание – U – измеренное значение напряжения постоянного тока, В | ||
| Параметры измерения частоты | ||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 45 – 1000 Гц | 0,1 Гц | ±(0,001*F +3 е.м.р.) Гц |
| Примечание – F - измеренное значение частоты, Гц | ||
| Параметры измерения сопротивления постоянному току | ||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| от 0,001 до 10 000 кОм | 0,001 кОм | ±(0,03*R +3 е.м.р.) кОм |
| Примечание – R – измеренное значение сопротивления, Ом, кОм | ||
| Параметры измерения малых сопротивлений | ||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 0,01 - 10 Ом | 0,01 Ом | ±(0,015*R +5 е.м.р.) Ом |
| 0,01 - 100 Ом | 0,01 Ом | ±(0,015*R +4 е.м.р.) |
| Примечание – R – измеренное значение сопротивления, Ом | ||
| Параметры измерения электрической ёмкости | ||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)), нФ | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ |
| 0,1 нФ – 500 мкФ | 0,1 | ±(0,05●С+5 е.м.р.) |
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ | ||
| Температурный коэффициент | |
|---|---|
| Модификация | Температурный коэффициент |
| RGK RT-32 | 0,1 °С |
| Параметры измерения сопротивления изоляции | |||
|---|---|---|---|
| Номинальное значение испытательного напряжения, U, В 1) | Диапазон измерений сопротивления изоляции, МОм, ГОм | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм |
| 50 В | от 0,01 МОм до 1 ГОм | 0,01 МОм | ±(0,03●R+3 е.м.р.) |
| св. 1,0 до 10,0 ГОм | 0,01 ГОм | ±(0,1●R+3 е.м.р.) | |
| 100 В | от 0,01 МОм до 1 ГОм | 0,01 МОм | ±(0,03●R+3 е.м.р.) |
| св. 1,0 до 20,0 ГОм | 0,01 ГОм | ±(0,1●R+3 е.м.р.) | |
| 250 В | от 0,01 МОм до 1 ГОм | 0,01 МОм | ±(0,015●R+5 е.м.р.) |
| св. 1,0 до 50,0 ГОм | 0,01 ГОм | ±(0,1●R+3 е.м.р.) | |
| 500 В | от 0,01 МОм до 1 ГОм | 0,01 МОм | ±(0,015●R+5 е.м.р.) |
| св. 1,0 до 100,0 ГОм | 0,01 ГОм | ±(0,1●R+3 е.м.р.) | |
| 1000 В | от 0,1 МОм до 2 ГОм | 0,01 МОм | ±(0,015●R+5 е.м.р.) |
| св. 2,0 до 9,9 ГОм | 0,01 ГОм | ±(0,05●R+3 е.м.р.) | |
| от 10,0 до 20,0 ГОм | 0,01 ГОм | ±(0,07●R+3 е.м.р.) | |
| св. 20,0 до 200 ГОм | 0,01 ГОм | ±(0,2●R+3 е.м.р.) | |
| Примечание: 1) – диапазон установки испытательного напряжения от U до 1,2●U, В; R – измеренное значение сопротивления изоляции, МОм, ГОм |
|||
| Общие характеристики | |
|---|---|
| Наименование характеристики | Значение |
| Разрядность дисплея | 9999 |
| Индикация перегрузки | >200.0GΩ при измерении сопротивления изоляции |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
от +18 до +28 °С от 45 до 75 % |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 0 до +40 °С не более 85 % от 84,0 до 106,7 кПа |
| Температура хранения Влажность хранения |
от -20 до +60 °С не более 90 % |
| Класс защиты от перенапряжения | CAT IV 600 В |
| Источник питания | 6 батарей АА, 1,5 В |
| Параметры электрического питания: - напряжение постоянного тока |
9 В |
| Габаритные размеры | 225 x 103 x 59 мм |
| Масса | 0,7 кг |

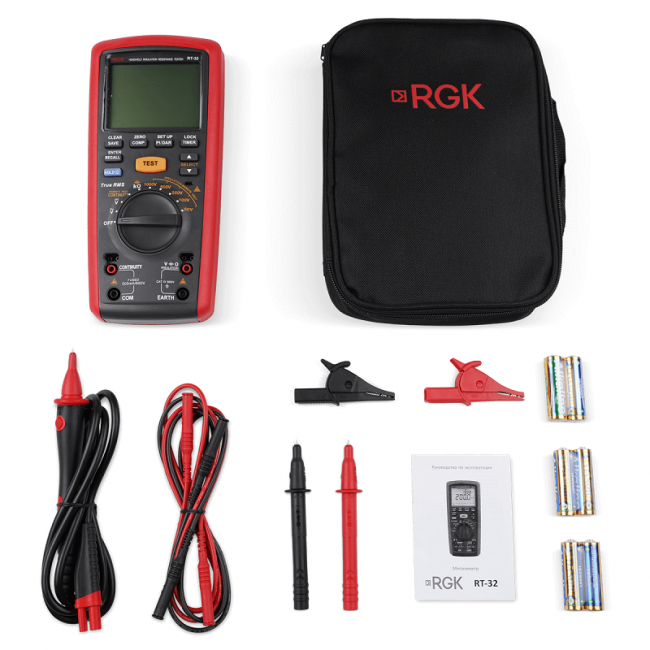

Комплектация:
- Мегаомметр RGK RT-32
- Комплект измерительных проводов
- Чехол
- Зажимы типа "крокодил" - 2 шт.
- Измерительный наконечник - 2 шт.
- Щуп для дистанционных измерений
- Батарея питания АА - 6 шт.
- Руководство по эксплуатации
