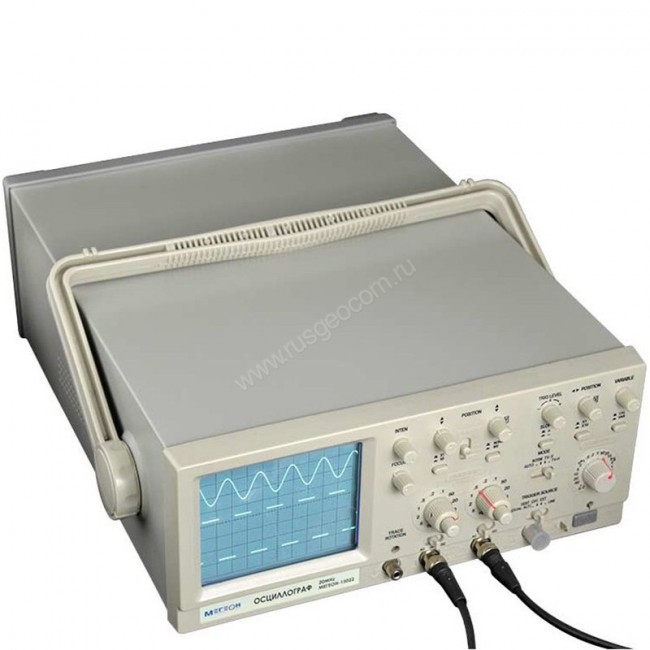

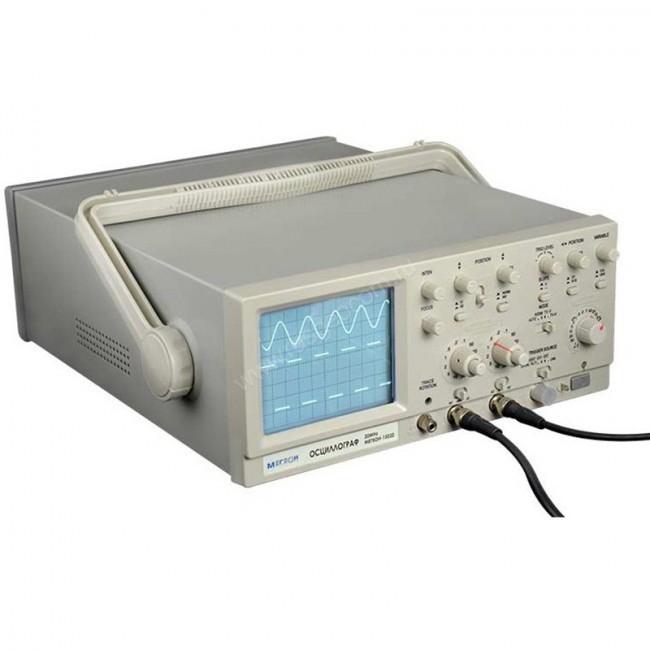

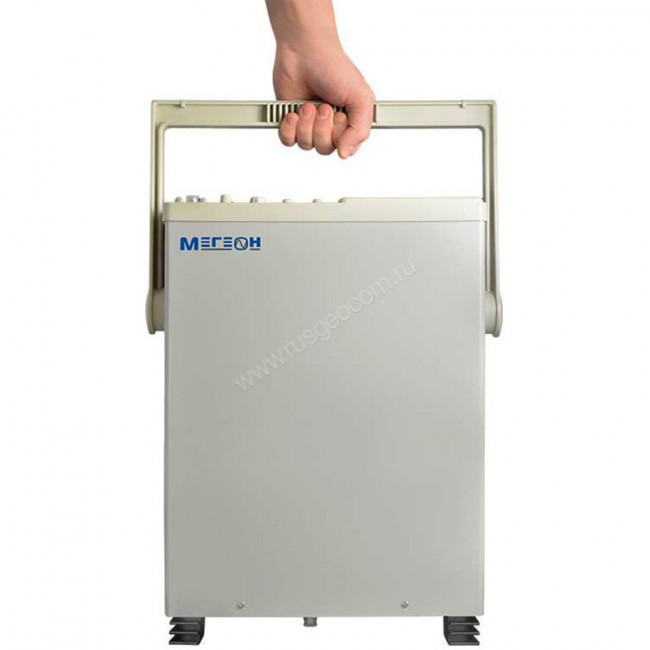

Цифровой осциллограф МЕГЕОН 15022

(0) Leave a review

In stock
In stock
96,456
Цена с НДС
Доставка в Екатеринбурге
Самовывоз: 7 декабря
Доставка до адреса: 8 декабря
ПроизводительМЕГЕОН

Description

Осциллограф сервисный универсальный МЕГЕОН - 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой. Осциллограф предназначен для использования в ремонтных мастерских; при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении, и имеет высокую эксплуатационную надежность.

Особенности:

  • Высокая интенсивность свечения, высокое напряжение ускорения анода
  • ЭЛТ, с высокой яркостью и напряжением ускорения анода 1,9 кВ. Это способствует четкому изображению даже при высоких скоростях развертки.
  • Широкая полоса пропускания и высокая чувствительность: Осциллограф обеспечивает полосу пропускания 20 МГц и чувствительность от 5 мВ/дел (1 мВ\дел в канале 1 при растяжке в 5 раз).
  • Синхронизация суммарным сигналом это когда одновременно исследуются два разных сигнала разной частоты возможно получить устойчивую синхронизацию.
  • ТВ-синхронизация:Осциллограф имеет фильтр синхронизации для автоматической синхронизации по ТВ-кадрам и ТВ -строкам.
  • Выход сигнала канала1. Сигнал канала1 с 50 Ом выходом может быть использован для подключения частотомера или другого измерительного прибора.
  • Режим Х-У При переводе осциллографа в режим Х-У канал 1 используется как ось X, а вход канала 2 как ось У.
Параметр Значение
Чувствительность
5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел)
Погрешность
±3 %, (±5 % для канала 1 при усилении х5)
Плавная регулировка
Перекрытие не менее чем в 2,5 раза
Полоса пропускания
0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц)
Вход АС : ограничивает частоту от 10 Гц.
Время нарастания
5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек),
Входное сопротивление и емкость
1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ
Режимы работы СН1: только канал 1.
СН2: только канал 2.
DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор.
ADD: алгебраическое сложение каналов 1 и 2.
ИНВЕРТИРОВАНИЕ - только в канале 2
Частота работы коммутатора повторения
Приблизительно 250 кГц
Входы усилителя
АС: закрытый вход DC: открытый вход
GND: Вход усилителя отключается от источника сигнала и заземляется.
Макс, входное напряжение
400 В (DC + АС пик), АС: частотой не более 1 кГц
СН1 выход
Приблизительно 20 мВ при 50 Ом
Синхронизация
Синхронизация Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения).
Полярность + /-
Чувствительность 20 Гц.,.2 МГц:0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц...20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1 дел
Режимы работы синхронизации
Нормальная, Автоматическая, TV-V TV-H
ЕХТ вход Входное сопротивление макс, входное напряжение Внешний вход 1 МОм, 20 пФ
400 160В (DC + АС пик),
401 АС: Частота не выше 1 кГц
402
Тракт горизонтального отклонения
Коэффициенты развертки 0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y
Погрешность ±3 %,
±5 %, при растяжке в 10 раз
±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки)
Плавная регулировка Обеспечивает перекрытие не менее чем в 2,5 раза
Множитель развертки 10 раз (максимум 20 нс/дел)
Линейность ±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется)
Изменение положения при включении Х10
В пределах 2 дел. в центре экрана
Х-Y вход
Чувствительность
Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2)
Полоса пропускания
DС ~ 500 кГц
Измерение разности фаз X-Y
Не более 3° в полосе 0 ... 50 кГц
Z -вход
Чувствительность
5 В (яркость свечения увеличивается при подаче отрицательного напряжения)
Ширина полосы
DC - 1 МГц
Входное сопротивление
Приблизительно 10 кОм
Макс, входное напряжение
30 В (DC + АС пик), АС частота, не более 1 кГц
Параметры калибратора (предназначены только для калибровки делителей 1:10)
Форма сигнала
Меандр положительной полярности
Частота
1 кГц ±5%
Амплитуда
0,5 В ±5%
Выходное сопротивление
Приблизительно 1 кОм
ЭЛТ
Тип
6-дюймовый прямоугольная с внутренней шкалой
Фосфор
Р31
Напряжение ускорения анода
Приблизительно 2 кВ
Рабочая часть экрана
8x10 дел (1 дел = 10 мм)
Шкала
Внутренняя
Поворот луча
Обеспечивается
Общие параметры
Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного:
15 минутам
Параметры прибора соответствуют техническим характеристикам при питании от сети:
Напряжением 230 В ±15%
Частота 50.. .60 Гц с содержанием гармоник до 5%.
Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении:
не превышает 45 Вт.
Прибор допускает непрерывную работу в рабочих условиях эксплуатации:
в течение 8 часов.
