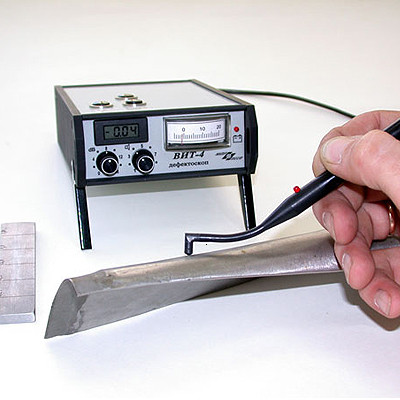

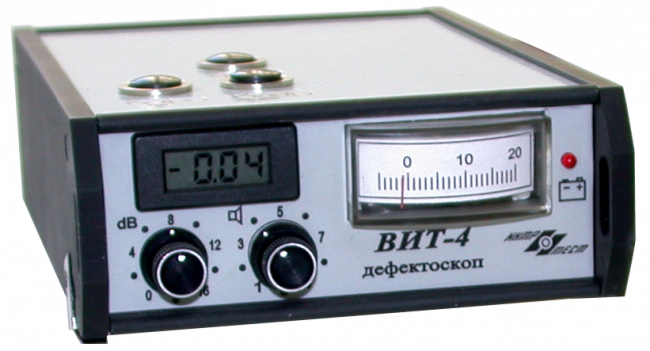

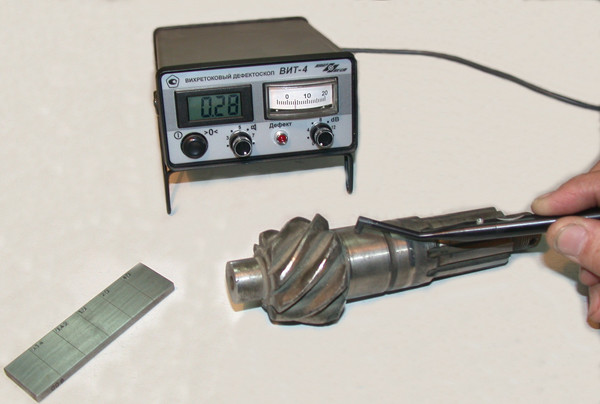

Дефектоскоп вихретоковый ВИТ-4
Оставить отзыв
| Производитель | НПО "Интротест" |
| Функционал | Для металлов |
| Тип | Вихретоковые |

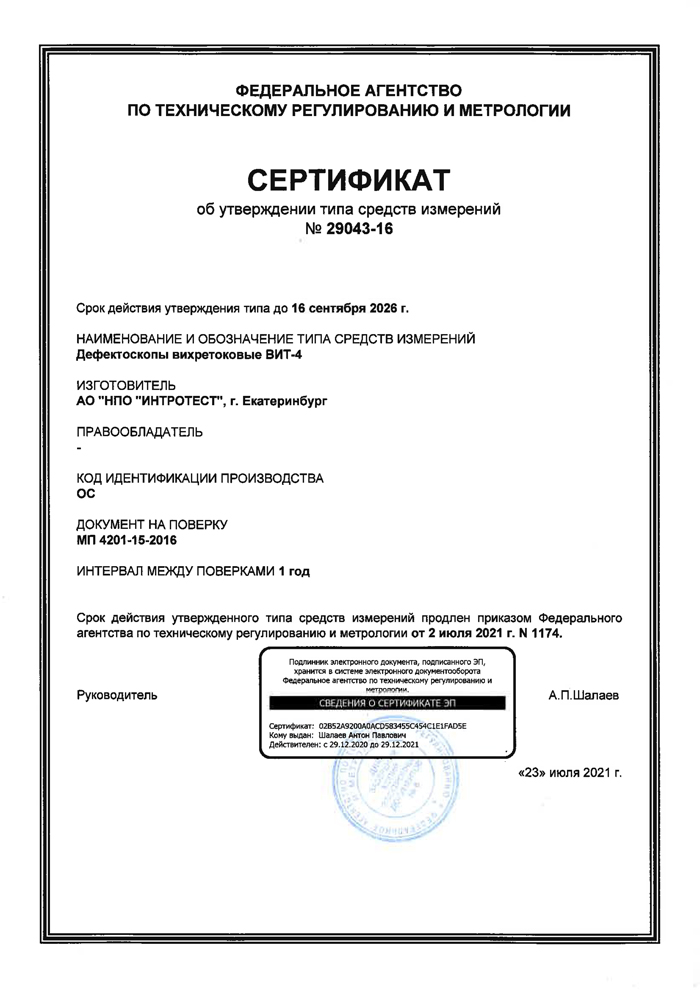

| Госреестр | Да |
| Поверка в комплекте | Да |
Описание
Вихретоковый дефектоскоп ВИТ-4 предназначен для обнаружения и оценки глубины поверхностных трещин на изделиях, изготовленных из сталей, а также из сплавов на основе
алюминия, меди, титана, магния. Дефектоскоп может применяться для обнаружения дефектов типа нарушения сплошности (трещин, волосовин, закатов), имеющих выход на поверхность контролируемого изделия. Обнаружение дефектов осуществляется на на плоских и криволинейных поверхностях, как с чистовой обработкой, так и с большой шероховатостью, а также под слоем диэлектрического покрытия.
Область применения: контроль качества продукции при её производстве и эксплуатации в металлургической, нефтегазовой, химической промышленности, в машиностроении, энергетике, строительстве, на транспорте и в других отраслях.
| Характеристики | ВИТ-4 |
| Порог чувствительности (минимальное значение глубины обнаруживаемых на поверхности без покрытия естественных или искусственных трещин длиной не менее 5 мм при шероховатости поверхности Ка до 3,2 мкм) глубина трещины, мм | не более 0,2 |
| Толщина диэлектрического покрытия , при которой надежно выявляются естественные или искусственные трещины глубиной 4 мм и более мм | не менее 2 |
| Пределы допускаемого значения основной абсолютной погрешности измерения глубины искусственных дефектов 1 на образце, входящем в комплект поставки, в диапазоне от 0,2 мм до 2 мм (Н - действительное значение глубины), мм | ±(0,05+0,2•Н) |
| Рабочее напряжение питания дефектоскопа от батареи 6F22, В | от 6 до 9 |
| Потребляемый ток, мА | не более 7 |
| Габаритные размеры дефектоскопа (длинахширинахвысота), мм | не более 155 х 110 х 50 |
| Масса дефектоскопа с батареей питания, кг | не более 0,6 |
| Средняя наработка на отказ, ч | не менее 5000 |
| Установленный срок службы до списания, лет | не менее 8 |
Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от +5 до +50 |
| относительная влажность воздуха, % | не более 80 (при +35 °С) |
| атмосферное давление, кПа (мм рт. ст.) | 84 - 106,7 (630 - 800) |
| Глубина искусственных дефектов мм | 1 дефект - (0,2 ± 0,05) мм, 2 дефект - (0,5 ± 0,1) мм, 3 дефект - (1,0 ± 0,15) мм, 4 дефект - (2,0 ± 0,2) мм, 5 дефект - (4,0 ± 0,4) мм. |
| Пределы допускаемого значения основной абсолютной погрешности глубины искусственных дефектов, мм | 1 дефект - ±0,03 мм, 2 дефект - ±0,05 мм, 3 дефект - ±0,08 мм, 4 дефект - ±0,15 мм, 5 дефект - ±0,25 мм. |
| Ширина искусственных дефектов, мм | от 0,1 до 0,2 |
| Шероховатость рабочей поверхности образца, Ка мкм | не более 3,2 |
| Габаритные размеры образца, мм | не более 90Х20Х7 |
| Масса образца, кг | не более 0,1 |
| Материал образца | Конструкционная углеродистая сталь марки 45 по ГОСТ 1050-88 |
Комплектация:
- Дефектоскоп ВИТ-4
- Вихретоковый преобразователь с соединительным кабелем — ВП
- Контрольный образец с искусственными трещинами (сталь) — Образец КО-Ст
- Контрольный образец с искусственными трещинами (алюминий) — Образец КО-Ал
- Батарея 6F22
- Руководство по эксплуатации РЭ 427672-001-20872624-2003
- Наушники
- Сумка
Характеристики
| Производитель | НПО "Интротест" |
| Функционал | Для металлов |
| Тип | Вихретоковые |
| Госреестр | Да |
| Поверка в комплекте | Да |
| Гарантия | 12 месяцев |
