Описание
Электронный динамометр ДМУ-МГ4 предназначен для измерения статических и медленно меняющихся сил сжатия и растяжения. Он используется при поверке прессов, разрывных машин и других силоизмерительных приборов. Динамометр выступает в роли рабочего эталона 2-го разряда согласно ГОСТ 8.640-2014.
Прибор находит применение в калибровочных лабораториях, метрологических службах предприятий и центрах стандартизации и метрологии.

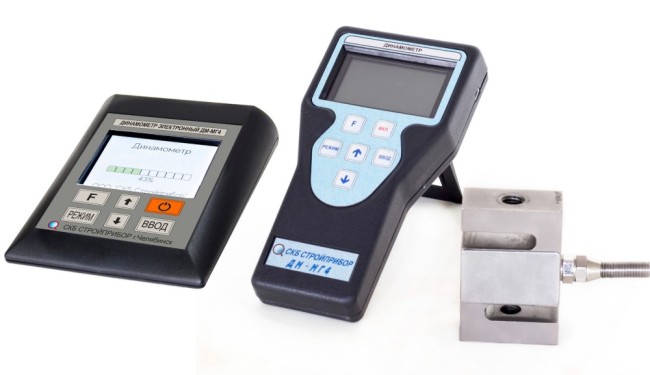

ДМУ-МГ4 состоит из электронного блока, датчика силы и двух универсальных комплектов силовводящих элементов для растяжения и сжатия. Эти элементы подходят для различных испытательных машин и прессов. По специальному заказу можно изготовить индивидуальные силовводящие элементы.
Модель обозначается как ДМУ-Н/Т-КМГ4, где:
− Н — наибольший предел измерений (НПИ) в килоньютонах (кН);
− К — класс точности (0,5, 1 или 2);
− Т — тип тензометрического датчика силы (1 или другой, указанный в таблице).
Относительная погрешность динамометра:
− для класса 0,5 — ±0,12%;
− для класса 1 — ±0,24%;
− для класса 2 — ±0,45%.
Функциональные особенности динамометра:
- Цифровой жидкокристаллический дисплей с подсветкой;
- Индикация абсолютных значений силы в кН или тс, а также фиксация пикового значения;
- Корректировка градуировочной характеристики в отдельных точках диапазона;
- Передача данных на ПК через USB-порт;
- Архивирование результатов измерений (до 100 серий по 20 измерений в каждой);
- Обновление сервисных функций через USB-порт;
- Питание от сети 220 В или автономное (два элемента типа АА).
| Наименование характеристик | ДМУ-Н/Т-КМГ4 (универсальный) |
|---|---|
| Пределы измерений, кН: — наибольший (НПИ) | от 0,1 до 1000 (кл. точности 0,5 — от 1 до 1000) |
| — наименьший (НмПИ) | ≥ 2 % НПИ |
| Параметры электрического питания от аккумуляторной батареи, напряжение, В | 3,7 |
| Потребляемая мощность, ВА, не более | 0,75 |
| Габаритные размеры электронного блока, мм, не более | 160 × 120 × 50 |
| Масса электронного блока, кг, не более | 0,35 |
| Масса тензодатчика (без нагрузочных опор и узлов встройки), кг, не более | от 0,5 до 70 |
Варианты исполнения тензометрических датчиков для динамометров универсальных
| Наименование | Исполнение 1 растяжение
| Исполнение 1 сжатие
| Наибольший предел измерений (НПИ), кН | Наименьший предел измерений (НмПИ), кН | Цена ед. наименьшего разряда, кН |
|---|---|---|---|---|---|
| ДМУ-0,2/T-КМГ4* | + | + | 0,2 | 0,004 | 0,000001 |
| ДМУ-0,3/T-КМГ4* | + | + | 0,3 | 0,006 | 0,000001 |
| ДМУ-0,5/T-КМГ4* | + | + | 0,5 | 0,01 | 0,000002 |
| ДМУ-1/T-КМГ4 | + | + | 1 | 0,02 | 0,00001 |
| ДМУ-2/T-КМГ4 | + | + | 2 | 0,04 | 0,00001 |
| ДМУ-3/T-КМГ4 | + | + | 3 | 0,06 | 0,00001 |
| ДМУ-5/T-КМГ4 | + | + | 5 | 0,1 | 0,00002 |
| ДМУ-10/T-КМГ4 | + | + | 10 | 0,2 | 0,0001 |
| ДМУ-20/T-КМГ4 | + | + | 20 | 0,4 | 0,0001 |
| ДМУ-30/T-КМГ4 | + | + | 30 | 0,6 | 0,0001 |
| ДМУ-50/T-КМГ4 | + | + | 50 | 1 | 0,0002 |
| ДМУ-70/T-КМГ4 | + | - | 70 | 2 | 0,0004 |
| ДМУ-100/T-КМГ4 | + | - | 100 | 2 | 0,001 |
| ДМУ-150/T-КМГ4 | + | - | 150 | 3 | 0,001 |
| ДМУ-200/T-КМГ4 | + | - | 200 | 4 | 0,001 |
* - Динамометры класса 0,5 выпускаются с НПИ от 1 кН.
Характеристики
| Производитель | СТРОЙПРИБОР |
| Тип | Электронный |
| Госреестр СИ РФ | Да |
Комплектация
Электронный блок, тензометрический датчик силы, соединительный кабель, зарядное устройство, кабель связи с ПК, программное обеспечение, руководство по эксплуатации, паспорт, методика поверки, укладочный кейс.
