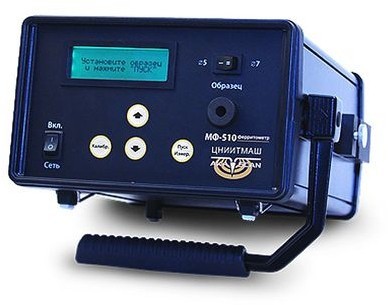

Ферритометр МФ-510 AKASCAN
Оставить отзывПроизводитель | АКА-Скан |
Характеристика | Диапазон СФФ: 0,5...20 % |
Госреестр | Да |
Гарантия | 12 месяцев |
Описание
Объемный ферритометр МФ-510 АКА-Скан предназначен для выполнения измерений содержания ферритной фазы (СФФ) в литых ковшовых пробах при выплавке коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного класса, а также в образцах металла сварочных и наплавочных материалов, сварных швов, наплавленных антикоррозионных покрытий и в основном металле заготовок, деталей и готовых изделий из указанных сталей (разрушающий контроль).
Применение ферритометра МФ-510 AKASCAN позволяет обеспечить выполнение требований ПНАЭ Г-7-010-89 "Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля." при проведении контроля СФФ в соответствии с руководящим методическим документом РМД 2730.300.08-2003 и руководящим документом эксплуатирующей организации РД ЭО 1.1.2.19.0199-2010, одобренным Ростехнадзором РФ, и методикой выполнения измерений МВИ.ЦМ.27.10.05.008-2003, утверждённой Ростехрегулированием РФ.
Порядок проведения измерений:
- На первом этапе производится калибровка прибора и проверка правильности показаний на эталонных образцах СФФ (диаметр 5 мм, длина 60 мм; диаметр 7 мм, длина 60 мм), поставляемых в базовом комплекте прибора.
- На втором этапе в пенал погружается цилиндрический образец из контролируемого металла и проводятся измерения содержания ферритной фазы в испытуемых образцах.
- По полученным показаниям на контролируемых образцах можно судить о содержании ферритной фазы во всем объеме отливки, из которой был взят образец.
- Минимальное количество образцов с одной отливки регламентируется руководящими документами предприятия. При его отсутствии руководящим методическим документом РМД 2730.300.08-2003.
Особенности ферритометра МФ-510 АКА-Скан:
- Ферритометр может быть использован в лабораторных и цеховых условиях предприятий атомной энергетики и других отраслей промышленности.
- Одобрен к применению в атомной энергетике головной материаловедческой организацией (согласно РМД 2730.300.08-2003 п. 1.5.1).
- Внесен в Госреестр СИ.
- Является полноценной заменой устаревшего ферритометра объемного типа ФЦ-2.
- Аттестация стандартных образцов для калибровки и поверки ферритометров производится с использованием разработанного ЦНИИТМАШ прецизионного метода магнитного насыщения согласно ГОСТ 26364-90.
Области применения ферритометра МФ-510 АКА-Скан:
- Нефтегазовая промышленность.
- Химическая, пищевая промышленность.
- Тепловая и атомная энергетика.
- Трубопрокатные, машиностроительные и транспортные предприятия.
- Металлургическая промышленность.

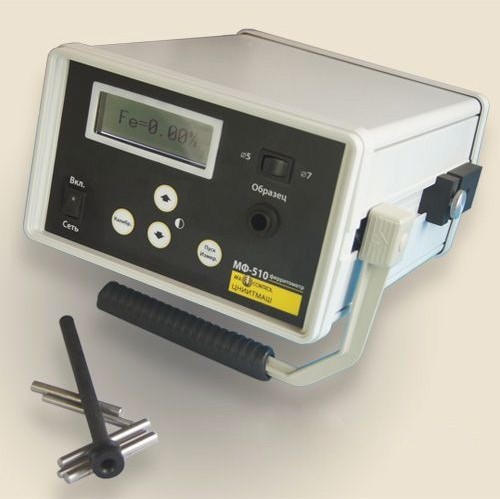

Комплектация:
- МФ-510 AKASCAN электронный блок объемного ферритометра со встроенным преобразователем
- Образец СФФ (d5 мм) c аттестацией ЦНИИТМАШ
- Образец СФФ (d7 мм) с аттестацией ЦНИИТМАШ
- Комплект образцов содержания ферритной фазы с аттестацией ЦНИИТМАШ (опционально)
- Пенал погружной (d5 мм)
- Пенал погружной (d7 мм)
- Сетевой кабель
- Сумка для транспортировки ИД-91
- Свидетельство о поверке
- Паспорт
Тип ферритометра | объемный |
---|---|
Измерительный преобразователь | проходной магнитоиндукционнный |
Диапазон измерения СФФ | 0,5...20 % |
Основная относительная погрешность, не более | 5 % |
Питание | 50 Гц, 220В |
Масса, не более | 3,5 кг |
Габариты | 230 х 160 х 260 мм |
Диапазон рабочих температур | от +5 °С до +40 °С |
Купить ферритометр МФ-510 АКА-Скан, а также получить консультацию специалистов вы можете в нашем магазине kipsnab.ru
