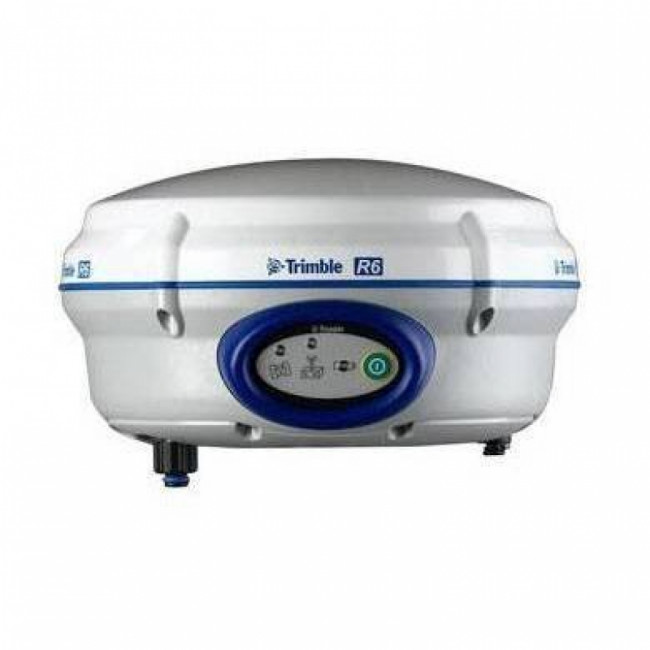

GNSS приёмник Trimble R6-4 встроенный радиомодуль 450-470 MHz
Оставить отзыв
| Производитель | Trimble |
| Измерения | Специализированный усовершенствованный GNSS-чип геодезического класса Trimble Maxwell 6 с 220 каналами Технология Trimble R-Track Высокоточный множественный коррелятор измерений псевдодальностей GNSS Нефильтрованные и несглаженные измерения п |
| Размеры | 19 см × 10,9 см, включая разъемы |
| Питание | Аккумуляторная, съемная литий-ионная батарея напряжением 7.4 В и емкостью 2.4 Ач. Потребляемая мощность7 составляет менее 3.2 Вт в режиме RTK-ровера со встроенным радиомодемом и работающим Bluetooth |
| Внешние устройства связи для приема поправок | через последовательный порт и Bluetooth |
Описание
Trimble R6-4, internal 450-470 MHz radio — надежный и прочный двухчастотный 72-канальный GPS приемник со встроенным радиомодемом на частоте 450-470 MHz для работы в режиме RTK. Стандартные возможности расширяются при помощи опции отслеживания сигналов ГЛОНАСС.
Интегрированный УКВ-модем позволяет использовать прибор как подвижную и базовую станции. Большая зона охвата гарантирует эффективную работу оборудования даже в сложных условиях, обеспечивая точные результаты измерений.
GNSS-система Trimble R6 объединяет передовые GNSS технологии с возможностью простого наращивания функций системы по мере расширения ваших требований. Приемник Trimble R6 удовлетворяет всем современным требованиям и будет соответствовать новым требованиям, которые появятся в будущем.
В приемнике Trimble R6 объединены современный GNSS-приемник, высокоточная антенна, емкая батарея и встроенные средства связи. Большой выбор встроенных средств связи обеспечивает полевой бригаде большую гибкость при выборе типа связи. Встроенный сотовый модем обеспечивает надежную работу Trimble R6 как в режиме CSD, так и в сетях VRS; а встроенное УКВ радио поддерживает работу в качестве мобильного и даже базового RTK приемника.
Благодаря стандартному приему сигналов L2C и L5 системы GPS и японской подсистемы QZSS, а также дополнительным возможностям приема сигналов ГЛОНАСС, Galileo и BeiDou (COMPASS) вы можете отслеживать большее число спутников и продолжать работу в самых сложных условиях приема.
Встроенная в Trimble R6 технология отслеживания спутниковых сигналов Trimble R-Track повышает надежность и качество высокоточной съемки. Технология Trimble R-Track с функцией Signal Prediction™позволяет компенсировать прерывистые или слабые сигналы с RTK-поправками, расширяя зону RTK съемки и позволяя продолжить работу даже при кратковременных потерях сигнала.
Объединив приемник Trimble R6 с полевым контроллером (TSC3, Trimble CU или планшетным ПК Trimble Tablet PC), на котором установлена программа Trimble Access™, вы получаете мощный полевой комплект, способный решать задачи повышенной сложности, в том числе и вести комбинированную съемку по технологии Integrated Surveying. Программа Trimble Access также имеет модули расширения для решения специализированных задач.
Характеристики
| Производитель | Trimble |
| Измерения | Специализированный усовершенствованный GNSS-чип геодезического класса Trimble Maxwell 6 с 220 каналами Технология Trimble R-Track Высокоточный множественный коррелятор измерений псевдодальностей GNSS Нефильтрованные и несглаженные измерения п |
| Размеры | 19 см × 10,9 см, включая разъемы |
| Питание | Аккумуляторная, съемная литий-ионная батарея напряжением 7.4 В и емкостью 2.4 Ач. Потребляемая мощность7 составляет менее 3.2 Вт в режиме RTK-ровера со встроенным радиомодемом и работающим Bluetooth |
| Внешние устройства связи для приема поправок | через последовательный порт и Bluetooth |
| Сотовый модем | полностью интегрированный и герметичный встроенный GSM/GPRS- модем (дополнительно) |
| Герметичность | IP67, пылезащищенный, защита от кратковременного погружения на глубину 1 м |
| Мощность передачи | 0.5 Вт |
| Одновременно отслеживаемые сигналы спутников | GPS: L1C/A, L1C, L2C, L2E (методика Trimble отслеживания L2P) ГЛОНАСС1: L1C/A, L1P, L2C/A (только ГЛОНАСС M), L2P SBAS: L1C/A |
| Диапазон инициализации | обычно 3 – 5 км; 10 км при хороших условиях9 |
| Сертификаты | FCC, Класс B, части 15, 22, 24; 850/1900 МГц. Модуль GSM/GPRS- модема, Класс 10. Сертификаты CE Mark и C-tick |
| Вход внешнего питания | 11 – 28 В постоянного тока с защитой от перенапряжения на Порт 1 (7-контактный Lemo) |
| Надежность инициализации | обычно >99,9%5 |
| Радиомодем | полностью герметичный, встроенный приемопередающий радиомодем 450 МГц (дополнительно)10 |
| Время инициализации | обычно <25 секунд5 |
| Форматы данных | CMR: CMR+, CMRx ввод и вывод RTCM: RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1 ввод и вывод |
| Период работы без подзарядки батареи | 5,8 ч (с радиомодемом 450 МГц только на прием)8 3,7 ч (с радиомодемом 450 МГц на прием и передачу (0.5 Вт))8 4,1 ч ( GSM/GPRS- модемом)8 |
| Интерфейсы | 3-проводной последовательный интерфейс (7-контактный Lemo) на Порт 1. Полный последовательный интерфейс RS-232 на Порт 2 (9-контактный D-sub) |
| Влагозащищенность | 100%, с конденсацией |
| Виброустойчивость | MIL-STD-810F, FIG.514.5C-1 |
| Выдерживает падение с высоты | в выключенном состоянии: выдерживает падение на бетон с вехи высотой 2 м. В рабочем состоянии: до 40 G, 10 мс, пилообразно |
| Температура хранения | от -40 °С до +75 °С6 |
| Рабочая температура | от -40 °С до +65 °С6 |
| Масса | 1,34 кг, включая внутреннюю батарею, встроенный радиомодем и стандартную УКВ-антенну. 3,70 кг, RTK-ровер в сборе (включая батарею, веху, контроллер и кронштейн) |
| Память | Внутренняя память объемом 11 Мб : вмещает 302 ч записи сырых данных измерений с интервалом 15 секунд при отслеживании 6 спутников (в среднем) Вывод 16 сообщений NMEA, вывод в форматах GSOF, RT17 и RT27. Поддержка формата BINEX и сглаживания не |
| точность | обычно <5 м (3 СКО) (SBAS)2 ± 3 мм+ 0,1 мм/км СКО (Высокоточная статика в плане) ± 3,5 мм + 0,4 мм/км СКО (Высокоточная статика по высоте) ± 10 мм + 1 мм/км (СКО) (Кинематика в плане) ± 20 мм + 1 мм/км (СКО) (Кинематика по высоте) Дифф |
