Производитель | GW Instek |
Характеристика | Напряжение: 5/6 кВ Ток: 100 мА Сопротивление: 50 ГОм Мощность: 500 ВА |
Госреестр | Да |
Гарантия | 24 месяца |
Description

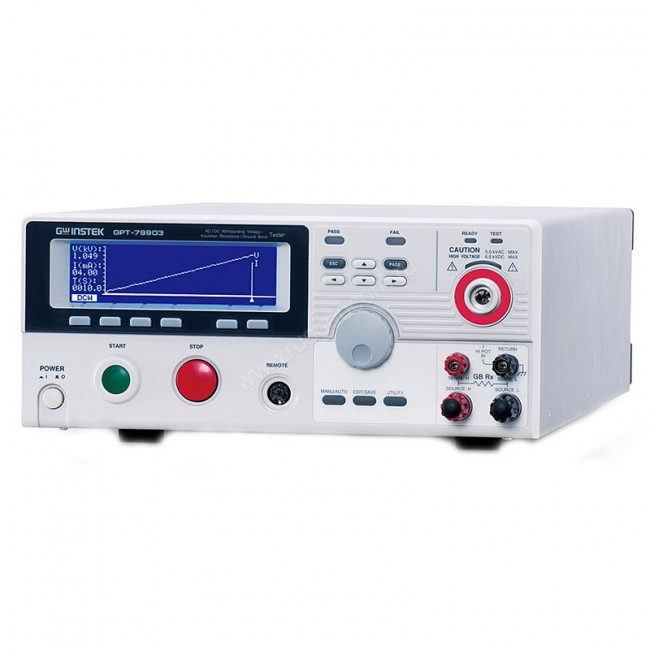

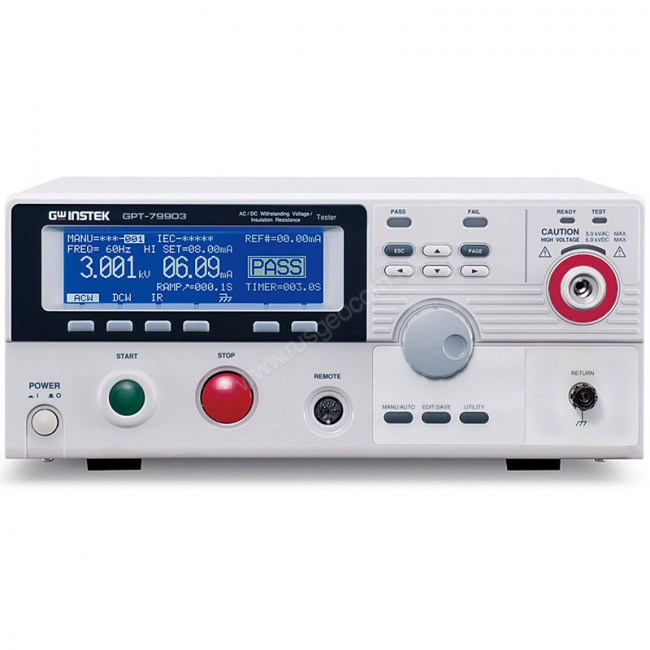

Пробойная установка GW Instek GPT-79903 служит для проверки качества изоляции изделий и систем методом пробоя переменным или постоянным напряжением и определения числового показателя ее сопротивления. Для наглядности результаты тестирования могут быть представлены в виде графика, на котором с помощью курсора можно определять значение контролируемого параметра в любой момент времени.
Преимущества
- Повышенная мощность существенно расширяет сферу применения модели, позволяя испытывать силовые трансформаторы и электрические машины высокой мощности, кабельную продукцию большой длины, разветвленные линии систем энергообеспечения и т.д.
- Простота использования – кнопочное управление обеспечивает прямой доступ к функциям, а поворотный регулятор – быструю установку нужных значений для каждого параметра. С помощью GW Instek GPT-79903 испытания могут выполняться как в ручном, так и автоматическом режиме с выдачей результатов в виде "годен – негоден".
- Многоуровневая безопасность, которая реализуется аппаратно, программно и на уровне применяемых алгоритмов, исключает вероятность травмирования персонала, риск повреждения оборудования и вывода из строя тестируемых объектов.
- Гибкость – основные тестовые параметры: время нарастания и граничные уровни напряжения, продолжительность испытательного цикла – можно регулировать в широких пределах с высокой точностью, реализуя индивидуальные методики допусковой проверки для каждого специфического объекта контроля.
Особенности
Высоковольтный выходной каскад пробойной установки построен на основе усилителя с широтно-импульсной модуляцией. Такая система более стабильна, по сравнению с трансформаторными усилителями, обеспечивая точное задание и поддержание требуемого уровня выходного напряжения даже при значительных колебаниях в питающей сети. Дополнительный плюс пробойной установки GW Instek GPT-79903 - более высокая энергоэффективность за счет меньшего тепловыделения. Установка уровня тестового напряжения выполняется при отключенной нагрузке, что повышает эксплуатационную безопасность изделия. В ходе теста напряжение в выходной линии непрерывно контролируется и автоматически отключается при резком изменении, а функция Zero Crossing блокирует возникновение дуговых разрядов в случае пробоя изоляции.

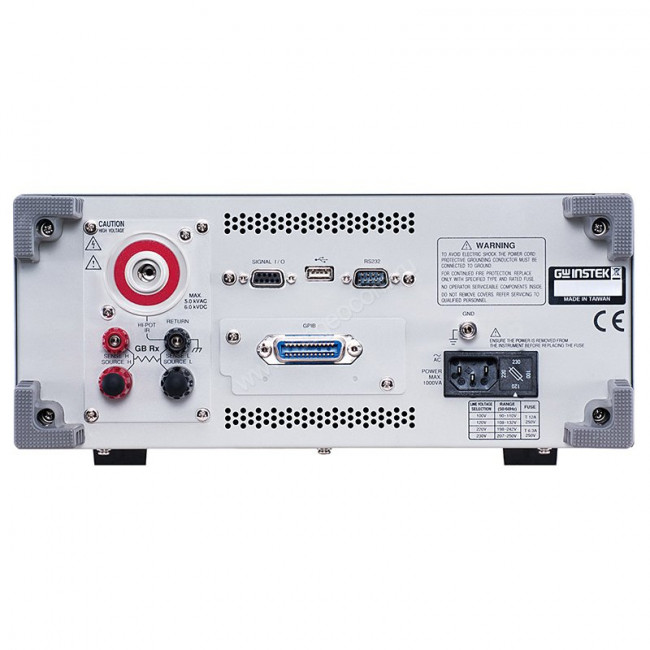

Электроизмерительный прибор оснащен памятью на 100 ячеек, которая используется с целью хранения индивидуальных параметров для единичных процедур тестирования в виде отдельных профилей. При выполнении сложных испытаний можно задавать тестовые последовательности, вызывая из памяти настройки для каждой тестовой операции. Это позволяет сократить число ручных манипуляций, снижая трудоемкость работ и минимизируя вероятность случайной ошибки. Дублирование выходных клемм на задней и передней панели позволяет удобно размещать прибор как при автономном использовании, так и при выполнении комплексных испытаний совместно с другими измерителями в составе единой системы.
Виды измерений и тестов | ACV | DCV | Сопротивление изоляции |
---|---|
Выходная мощность | 500 ВА |
Тестовое напряжение (AC) | 0,05 кВ | 5 кВ |
Тестовый ток (AC) | 0,001 мА | 100 мА |
Тестовое напряжение (DC) | 0,05 кВ | 6 кВ |
Тестовый ток (DC) | 0,001 мА | 20 мА |
Сопротивление изоляции (макс) | 1 МОм | 50 ГОм |
Сопротивление низкоомных цепей (макс) | нет |
Особенности | Высокое разрешение 1 мкА - по току, 2 В – по напряжению. Микропроцессорное управление, высокая стабильность Uтеста. 6 клавиш прямого выбора режимов (быстрота и удобство настроек). Графический матричный дисплей с подсветкой (240х64). Световая и звуковая индикация (состояние, результат теста). Дублирование выходов на задней панели. Память, 100 ячеек для записи профилей. |
Интерфейс | RS-232 | USB | опция - GPIB |
Купить пробойную установку GW Instek GPT-79903, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине.
