Измеритель сопротивления заземления Fluke 1623 II Kit
Оставить отзыв
| Производитель | FLUKE |
| Характеристика | Испытательное сопротивление: 0,001 Ом - 19,99 кОм |
| Госреестр | Да |
| Гарантия | 12 месяцев |
Описание
Измеритель сопротивления заземления Fluke 1623 II Kit - это профессиональный прибор для специалистов-электротехников, который отличается высокой точностью и детализацией полученных результатов. Богатая комплектация этой модели включает все необходимое для эффективной работы.
Устройства такого типа используются для профилактических проверок и диагностики заземляющих контуров силовых линий или электрооборудования. Главные цели инспекци - минимизация простоя оборудования, электромагнитных помех и обеспечение безопасности людей.
Технические особенности
- Быстродействие - среднее время измерения 6 сек.
- Двойная изоляция.
- Кожух с классом защиты от дождя и пыли IP56.
- Встроенная память на 1500 результатов.
- Подключение к ПК для анализа и документации данных.
- Дисплей с подсветкой на 1999 отсчетов и большими, легко читаемыми цифрами.
- До 3000 замеров на одном комплекте батарей “АА”.
Режимы работы
В процессе тестирования измеритель сопротивления заземления Fluke 1623 II Kit подсказывает оператору, какие аксессуары и в каком порядке необходимо подключить. Доступны такие инспекционные схемы, как измерение падения напряжения, расчет удельного сопротивления грунта и выборочная проверка клещами и электродами.
Отдельно стоит выделить безэлектродные исследования с измерителем сопротивления, которые особенно удобны для контроля состояния контура сопротивления в зданиях, на опорах ЛЭП и т.д. Главные преимущества такого метода заключаются в высокой скорости замеров и отсутствии необходимости нарушать работу системы. В процессе применяются индуцирующие и измерительные клещи, при этом первые подают известно тестовое напряжение, а вторые помогают зафиксировать силу тока.
| Измерение напряжения | Vm = 48 В переменного тока |
|---|---|
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (2 % показаний + 3 единицы) |
| Операционная ошибка | ± (5 % показаний + 3 единицы) |
| RA Четырехполюсное измерение сопротивления заземления (IEC 1557-5) | |
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (2 % показаний + 3 единицы) |
| Операционная ошибка | ± (5 % показаний + 3 единицы) |
| RA Трехполюсное измерение сопротивления заземления с использованием токовых клещей | |
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (7 % показаний + 3 единицы) |
| Операционная ошибка | ± (10 % показаний + 5 единиц) |
| RA Четырехполюсное выборочное измерение сопротивления заземления с использованием токовых клещей | |
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (7 % показаний + 3 единицы) |
| Операционная ошибка | ± (10 % показаний + 5 единиц) |
| Безэлектродное измерение контура заземления | |
| Измерение напряжения | Vm = 48 В переменного тока |
| Измерение частоты | 128 Гц (125 Гц по заявке) |
| Ток помех (Iext) | Максимум Iext = 10 A (перем.тока) (RA < 20 Ом) |
| Максимум Iext = 2 A (перем.тока) (RA < 20 Ом) | |
| Разрешение | 0,001 Ом до 0,1 Ом |
| Диапазон измерения | 0,001 Ом до 199,9 кОм |
| Исходная погрешность | ± (7 % показаний + 3 единицы) |
| Операционная ошибка | ± (10 % показаний + 5 единиц) |
| Требования к окружающей среде | |
| Рабочая температура | от -10°C до +50°C |
| Рабочая температура | от 0°C до +35°C |
| Допустимая температура | от -18°C до +28°C |
| Температура хранения | от -20°C до +60°C |
| Климатический класс | C1 (IEC 654-1), от -5°C до + 45°C, 5 % - 95 % RH |
| Степень защиты | IP56 для корпуса, IP40 для крышки аккумуляторного отсека согласно EN 60529 |
| Электрический стандарт безопасности | |
| Уровень безопасности | CAT II, 300В |
| Механические и общие характеристики | |
| Дисплей | 1999-цифровой ЖК-дисплей со специальными символами, высота цифр 25 мм, флюоресцентная фоновая подсветка |
| Размер | 133 мм x 187 мм x 250 мм |
| Вес | 1,1 кг (включая батареи) |
| Гарантия | Два года |
| Время работы батареи | Стандартно > 3000 измерений |

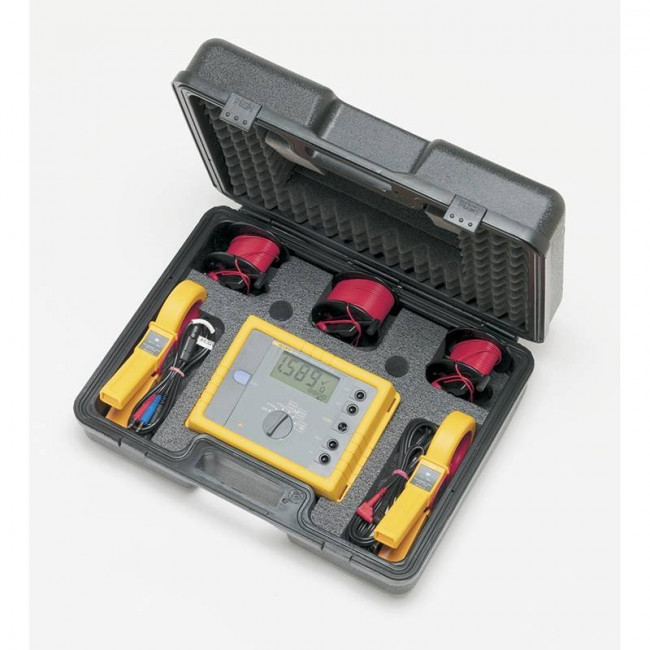

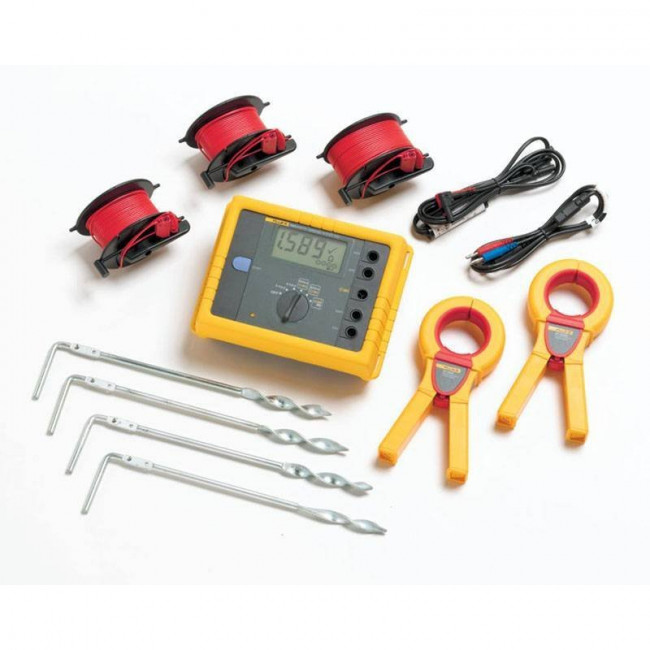

Комплектация:
- Измеритель сопротивления заземления Fluke 1623 II Kit
- 2 измерительных щупа
- 4 заземляющих электрода
- 3 катушки с проводами (2-25 м, 1-50 м)
- 2 клещей (одни индуцирующие, одни измеряющие)
- Батареи
- Руководство пользователя
- Прочный футляр для переноски
Характеристики
| Производитель | FLUKE |
| Характеристика | Испытательное сопротивление: 0,001 Ом - 19,99 кОм |
| Госреестр | Да |
| Гарантия | 12 месяцев |
