Координатно-измерительная система Sokkia MONMOS

(0) Оставить отзыв
В наличии
ПроизводительSokkia
ХарактеристикаДальность без отражателя: 40 м
ФункционалОптический центрир
ТочностьИзмерения углов: 1"
ГосреестрДа

Описание

Sokkia MONMOS — высокоточная трехмерная координатно-измерительная система, предназначенная для контроля геометрических параметров сложных крупноразмерных объектов, выявления расхождений с проектным положением их отдельных элементов и анализа полученных данных с целью оценки точности выполнения работ.

В комплект системы входят:

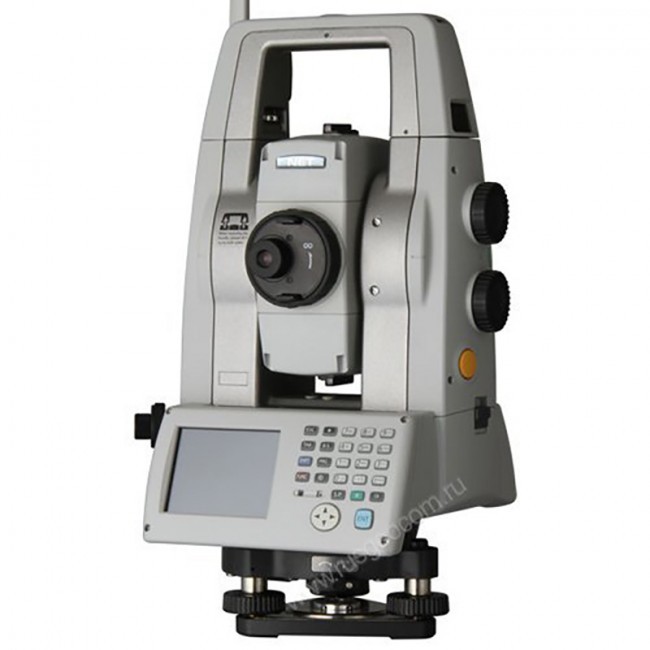

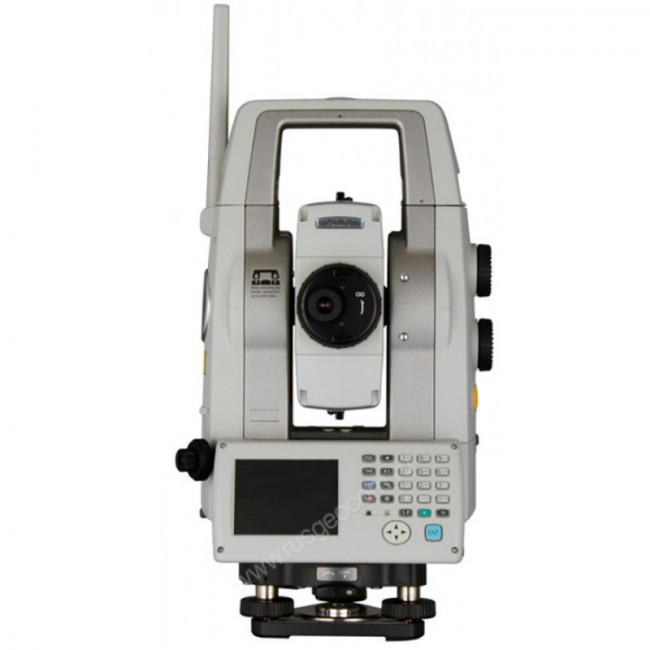

  • высокоточный электронный тахеометр NET05AXII/NET1AXII;
  • контроллер на базе КПК с ПО 3-Dim Observer;
  • программное обеспечение 3-Dim для персонального компьютера.

Погрешность фиксации размеров и пространственного положения контрольных точек не превышает десятых долей миллиметра. Это позволяет широко применять систему не только строительстве и геодезическом мониторинге сложных инженерных сооружений, но и в промышленном производстве крупноразмерных объектов: самолётов, локомотивов. Система контроля Topcon MONMOS может работать не только в координатном режиме, но и с размерными показателями, что делает прибор ещё более универсальным.

Конструкционные особенности высокоточного тахеометра серии SOKKIA NET с прецизионным безотражательным дальномером позволяют в ряде случаев произвести измерения без специальных отражателей, применяемых с устройствами такого типа.

Ещё одним важным преимуществом тахеометра, входящего в состав системы Topcon MONMOS, является наличие узконаправленного светового излучателя. Он подсвечивает контрольные точки, что облегчает их обнаружение в условиях недостатка освещения. Тахеометр соответствует категории IP66 по уровню пылевлагозащиты, что позволяет выполнять работы как в цехах, так и на открытых площадках независимо от погодных условий.

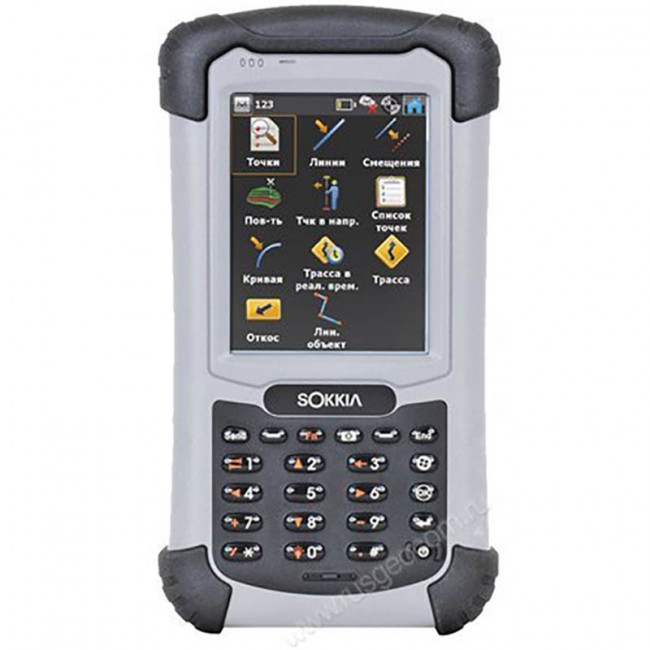

Управление работой тахеометра Sokkia MONMOS производится с использованием высокопрочного полевого контроллера Sokkia SHC-2500 с установленным ПО 3-DIM Observer. Он позволяет не только осуществлять быстрый выбор целей, установку режима измерений и импорт проектных данных, но и оперативно решать широкий круг вычислительных задач. Например, вы можете осуществлять задание и привязку к местной системе координат, в том числе с произвольным углом наклона.

Программное обеспечение 3-DIM Software, предназначенное для взаимодействия между Sokkia MONMOS и ПК, включает в себя табличный и графический модули, повышающие эффективность обработки данных. Информация может экспортироваться как с контроллера, так и непосредственно из памяти тахеометра. После выявления отклонений от проекта программа позволяет оптимизировать процесс корректировки погрешностей, предельно минимизируя рабочие затраты на исправление неточностей в изготовлении сборочных элементов. Это обеспечивается благодаря наличию модуля Tolerance Optimizer.

Точность измерения углов 1"
Дальность измерения расстояний
без отражателя 40 м
на одну призму 2000 м
на отражающую пленку 200 м
Точность измерения расстояний
без отражателя ± (1 + 2x10-6 х D)
на призму ± (2 + 2x10-6 х D)
на отражающую пленку ± (0.6 + 2x10-6 х D)
Интервал измерения расстояний
точный режим Нет данных
быстрый режим Нет данных
режим слежения Нет данных
Центрирование
тип центрира Оптический
точность < 0.5 мм
Створоуказатель есть
Целеуказатель есть
Компенсатор
тип Жидкостной двухосевой
диапазон работы 3′
Зрительная труба
увеличение 30 крат
подсветка сетки нитей Есть
min расстояние фокусировки Нет данных
Питание
время работы без подзарядки батареи около 4 ч
время зарядки менее 2ч
Управление
клавиатура 15 клавиш на каждой сторон
дисплей Двухсторонний, графическая точечная ЖК матрица 192 х 80 точек, антибликовое стекло
Интерфейсы
внешний накопитель Compact Flash тип II объем до 1Гб
Bluetooth Есть
коммуникационные порты RS232C / USB 2.0 Host (Тип А) / USB тип mini B
Прочие характеристики
Память > 1 Мб
Наводящие винты Нет данных
Влагопылезащита IP66
Масса 7.7 кг
Рабочая температура -20 °С... +50 °С
Программное обеспечение PC-Basic, 3-DIM Observer, 3-DIM Software
Формат данных SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation
Страна изготовления Япония
Гарантийный срок 1 год

Комплектация:

  • Высокоточный электронный тахеометр (NET05AX, NET05X или NET1AX)
  • Контроллер Sokkia SHC-336 со специальным програмным обеспечением 3-DIM Observer Motorized
  • Аксессуары: отражающие пленки для MONMOS и пленочные системы для MONMOS
  • Программное обеспечение PC-Basic

Характеристики

ПроизводительSokkia
ХарактеристикаДальность без отражателя: 40 м
ФункционалОптический центрир
ТочностьИзмерения углов: 1"
ГосреестрДа
Температурный диапазон-20...+50 °С
Гарантия12 месяцев
