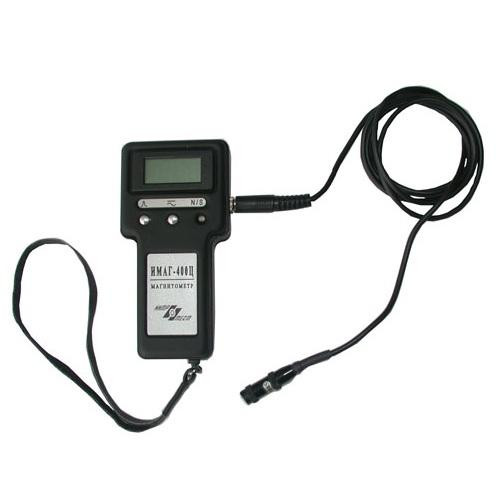

Измеритель напряженности магнитного поля ИМАГ-400Ц используется для осуществления контроля процессов намагничивания во время магнитопорошковой дефектоскопии. Прибор применяется и в других сферах магнитных измерений: в непрерывном режиме позволяет измерять величину постоянного поля, амплитудное значение напряженности переменного и пульсирующего полей; в импульсном режиме позволяет измерять максимальное значение однократного импульса поля.
Обладающий очень компактными размерами, вес составляет всего 200 грамм,магнитометр имаг 400ц позволяет проводить широкий диапазон измерений. В частности, определять:
напряженность постоянного магнитного поля;
максимальное (амплитудное) значение напряженности для магнитных полей промышленных частот;
для импульсного магнитного поля (в виде однократного импульса) – тангенциальную и нормальную составляющие на поверхности объекта, подвергавшегося магнитопорошковому контролю.
Прибор может работать как в импульсном режиме, так и непрерывно осуществляя мониторинг напряженности постоянного, переменного или пульсирующего магнитного поля. Двухцветная пороговая индикация позволяет видеть направление поля.
Высокая надежность, точность, стабильность показаний – отличительные свойства измерителя напряженности имаг 400ц. при обеспечении контроля слабо намагниченных, обладающих небольшими размерами изделий, магнитометр обладает возможностью компенсации поля Земли, других однородных магнитных полей.
Обладая режимом самоотключения, в случае продолжительного простоя, магнитометр экономит электроэнергию, повышая продолжительность работы без подзарядки аккумулятора.
Характеристики | ИМАГ-400Ц |
Диапазон показаний, А/см (мТл) | 1-750 (0,1-95) |
Диапазон измерений, А/см (мТл) | 2-700 (0,2-88.0) |
Разрешение измерителя (значение единицы младшего разряда), А/см (мТл) | 1 (0,1) |
Предел допускаемого значения абсолютной погрешности, где Н и В - измеряемая величина напряженности или индукции поля |
|
А/см | ±(0,03*Н + 2) |
мТл | ±(0,03*В + 0,2) |
Рабочее напряжение питания измерителя от батареи 6LR61, В | 6-9 |
Потребляемый ток, мА | не более 12 |
Габаритные размеры, мм | не более 110х55х25 |
Масса измерителя с батареей питания, кг | не более 0,2 |
Средняя наработка на отказ, ч | не менее 5000 |
Среднее время восстановления работоспособного состояния, мин | не более 60 |
Установленный срок службы до списания, лет, | не менее 8 |
Комплектация:
- Электронный блок измерителя напряженности магнитного поля ИМАГ-400Ц
- Преобразователь Холла с соединительным кабелем
- Батарея 6F22
- Руководство по эксплуатации РЭ 422289-001-20872624-2003

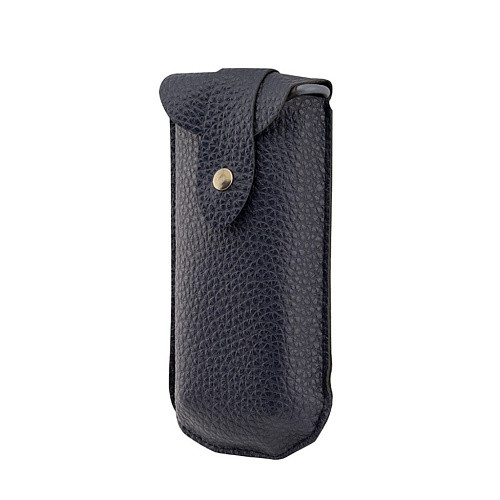

- Футляр
- Оправка для закрепления преобразователя в соленоиде.
Щелевой датчик к магнитометру ИМАГ-400Ц и контрольный образец магнитного поля для ИМАГ-400Ц (КОМП-2) можно приобрести дополнительно.
Characteristics
Производитель | Интротест |
Госреестр | Да |
Поверка в комплекте | Да |
Гарантия | 12 месяцев |
