Description

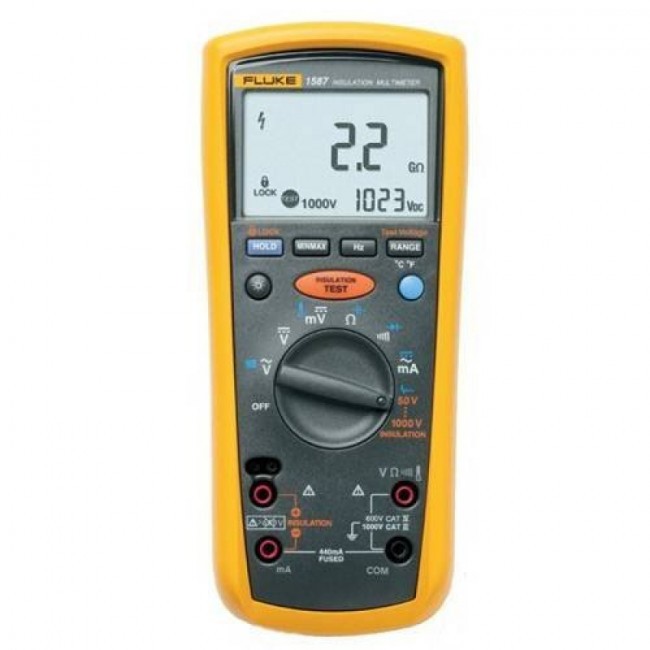

Fluke 1587 - полнофункциональный измерительный инструмент, объединивший в едином ударопрочном корпусе измеритель сопротивления электроизоляционных систем и классический мультиметр True-RMS. Мультиметр Fluke 1587 используется как эффективное и высокоточное средство поиска неисправностей и профилактического обслуживания электрооборудования, будь то электродвигатели или кабельные трассы, коммутационные устройства или генераторы.
Работая как мегаомметр, Fluke 1587 тестирует сопротивление изоляции до максимального значения в 2 ГОм. Для более точных измерений шкала генерируемых испытательных напряжений имеет предустановки на 5 уровнях: 50 В, 100 В, 250 В, 500 В и 1000 В. Тестовое напряжение может устанавливаться, как автоматически, так и вручную пользователем.
В дополнение к измерительным функциям Fluke 1587 предоставляет возможности прозвонки цепей и тестирования диодов. При измерении частоты или переменного напряжения пользователь может включить встроенный НЧ-фильтр, сглаживающий нежелательные импульсы - функция особенно актуальна при исследовании частотных преобразователей.
Мультиметр Fluke 1587 максимально безопасен и удобен в работе. По стандартам электробезопасности он относится к категориям III 1000 В и IV 600 В. Устройство снабжено функцией емкостного саморазряда после окончания измерения и блокировкой тестирования изоляции при появлении в исследуемой цепи напряжения более 30 В. При некорректных подключениях включается звуковой сигнал. Специальный щуп-датчик, оснащенный кнопкой дистанционного пуска, упрощает процесс тестирования изоляции. Результаты измерений, воспроизводящиеся на ЖК-дисплее, благодаря подсветке хорошо различимы даже в темноте.
Питание Fluke 1587 осуществляется зарядом 4 батареек АА, которых хватит на 1000 и более проверок изоляции. В комплекте c прибором поставляются:
- измерительные провода конфигурации TL224;
- 2 наконечника и 2 зубчатых зажима;
- дистанционный щуп;
- термопара К-типа;
- съемный корпус;
- CD-диск с инструкцией.
Напряжение постоянного тока | |
---|---|
Максимальное напряжение: | 1000 В |
Точность: | ±(0,09%+2) |
Максимальное разрешение: | 0,001 В |
Напряжение переменного тока | |
Максимальное напряжение: | 1000 В |
Точность: | ±(2%+3) |
Полоса пропускания переменного тока: | 5 кГц* |
*с фильтром нижних частот, 3 дБ при 800 Гц | |
Максимальное разрешение: | 0,1 мВ |
Постоянный ток | |
Максимальная сила тока: | 400 мA |
Погрешность измерения силы тока: | ±(0,2%+2) |
Максимальное разрешение: | 0,01мA |
Переменный ток | |
Максимальная сила тока: | 400 мA |
Погрешность измерения силы тока: | ±(1,5%+2)* |
* полоса пропускания 1 кГц | |
Максимальное разрешение: | 0,01мA |
Сопротивление | |
Максимальное сопротивление: | 50 MОм |
Точность: | ±(0,9%+2) |
Максимальное разрешение: | 0,1 Ом |
Емкость | |
Максимальная емкость: | 9,999 мкФ |
Точность: | ±(1,2%+2) |
Максимальное разрешение: | 1 нФ |
Частота | |
Максимальная частота: | 100 кГц |
Точность: | ±(0,1%+1) |
Максимальное разрешение: | 0,01 Гц |
Измерение температуры | от -40,0 °C до 537 °C |
от -40,0 °F до 998 °F | |
исключая щуп | |
Проверка диодов | |
Диапазон: | 6 В |
Разрешение: | 1 мВ |
Точность: | ±(2 % + 1) |
Проверка изоляции | |
Минимальный испытательный ток при 1kОм/В: | 1 мA |
Испытательное напряжение: | 50, 100, 250, 500, 1000 В |
Максимальное сопротивление при испытательном напряжении: | |
50 В: | |
100 В: | |
250 В: | |
500 В: | |
1000 В: | 2 GΩ |
Максимальное разрешение при испытательном напряжении: | |
50 В: | 0,01 MОм |
100 В: | 0,01 MОм |
250 В: | 0,1 MОм |
500 В: | 0,1 MОм |
1000 В: | 0,1 MОм |
Погрешность при испытательном напряжении: | |
50 В: | ±(3 % + 5) |
100 В: | ±(3 % + 5) |
250 В: | ±(1,5 % + 5) |
500 В: | ±(1,5 % + 5) |
1000 В: | ±(1,5 % + 5) до 600 MОм, ±(10 % + 3) выше 600 MОм |
Требования к окружающей среде | |
Рабочая температура | от –20 °C до +55 °C |
Температура хранения | от -40°C до +60°C |
Влажность (Без конденсации) | 0% - 95% (10 °C – 30 °C) |
0% - 75% (30 °C – 40 °C) | |
0% - 40% (40 °C – 55 °C) | |
Рабочая высота над уровнем моря | 2000 м |
Электрический стандарт безопасности | |
Категория превышения напряжения | Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04 и IEC/EN 61010-1 2-е издание для измерений КАТЕГОРИИ III 1000 В и КАТЕГОРИИ IV 600 В |
Ведомственные разрешения | 2000 м КАТЕГОРИЯ III 1000 В, КАТЕГОРИЯ IV 600 В; 3000 м КАТЕГОРИЯ II 1000 В, CAT III 600 В |
Механические и общие характеристики | |
Размер | 203 x 100 x 50 мм (с футляром) |
Вес | 624 г |
Гарантия | 3 года |
Срок службы щелочной батареи | |
В режиме мультиметра: | 1000 часов |
В режиме проверки изоляции: | Прибор может выполнить не менее 1000 проверок изоляции при свежих щелочных батареях при комнатной температуре. Подразумеваются стандартные проверки сопротивления 1 MОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы. |
Степень защиты | IP40 |
Characteristics
Производитель | FLUKE |
