Мегаомметр RGK RT-10
Оставить отзыв
| Производитель | RGK |
| Характеристика | Испытательное напряжение: 100 - 1000 В Сопротивление изоляции: 0,01 МОм |
| Гарантия | 12 месяцев |
Описание

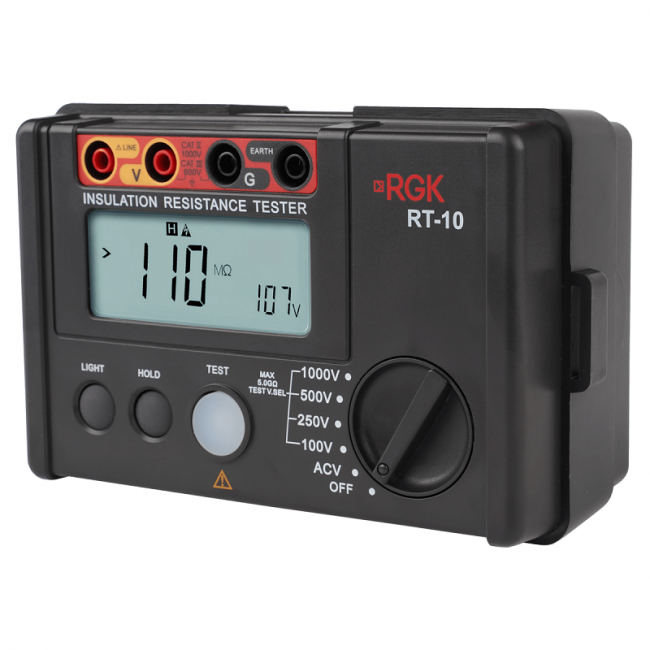

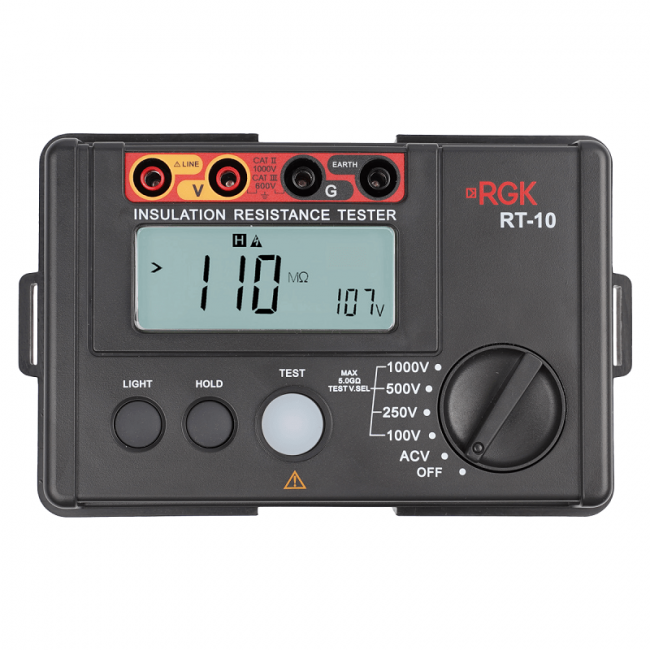

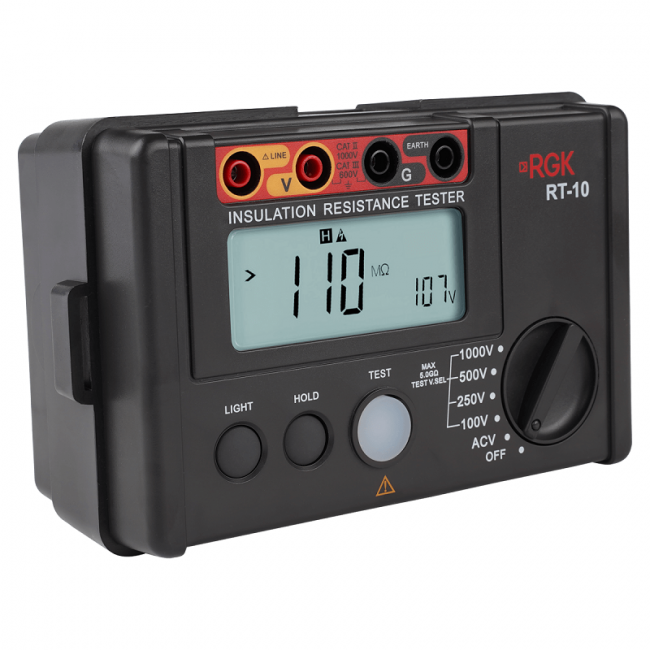

Цифровой мегаомметр RGK RT-10 - прибор для электротехников и специалистов по ремонту, который используется для быстрой оценки состояния изоляции силовых кабелей. Он будет полезен и в сервисном центре, где занимаются диагностикой и ремонтом промышленного оборудования, например, различных электродвигателей и трансформаторов. Еще один популярный способ применения - ремонт и контроль качества установки теплого пола. Если кабели в нагревательных матах повреждены, то устройство поможет оперативно это выяснить.
Главное преимущество мегаомметра, помимо высокой скорости и безопасности измерений, заключается в неразрушающем методе. Это означает, что для получения результата не требуется надолго приостанавливать работу объекта или нарушать целостность проводников.
Принцип работы
Измеритель сопротивления изоляции RGK RT-10 подает на кабель тестовое напряжение - 100, 250, 500 или 1000 В. Специалист выбирает напряжение в зависимости от расчетного, предположительного значения сопротивления исправного проводника. Так, например, в максимальном режиме можно проводить исследования в диапазоне от 100 МОм до 5 ГОм. По итогу определяется утечка тока и значение сопротивления изоляции между двумя точками.
Измерение напряжения переменного тока
Устройство может, пусть и не полностью, заменить мультиметр, что позволяет носить с собой меньше оборудования при выполнении инспекций. Отдельный режим мегаомметра RGK RT-10 используется для замеров напряжения до 750 В при помощи подключаемых комплектных щупов.
Дополнительный функционал
- Подсветка дисплея пригодится в местах со слабым освещением. Так, например, с ней будет удобнее снимать показания в распределительных шкафах и щитах.
- Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при взятии проб в труднодоступных местах и в любых других ситуациях, когда нет возможности сразу считать данные.
- Предупреждение о скором разряде батарей поможет всегда держать прибор в рабочем состоянии.
| Параметры измерения сопротивления изоляции | |||
|---|---|---|---|
| Номинальное значение испытательного напряжения, U, В 1) | Диапазон измерений сопротивления изоляции | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм |
| 100 | от 0,01 до 99,9 МОм | 0,01/0,1 МОм | ±(0,03●R+5 е.м.р.) |
| 250 | от 0,01 до 99,9 МОм | 0,01/0,1 МОм | ±(0,03●R+5 е.м.р.) |
| от 100 МОм до 5,00 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | |
| 500 | от 0,01 до 99,9 МОм | 0,01/0,1 МОм | ±(0,03●R+5 е.м.р.) |
| от 100 МОм до 5,00 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | |
| 1000 | от 0,01 до 99,9 МОм | 0,01/0,1 МОм | ±(0,03●R+5 е.м.р.) |
| от 100 МОм до 5,0 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | |
| Примечания: 1) – диапазон установки испытательного напряжения от 0,9●U до 1,1●U, В; R – измеренное значение сопротивления изоляции, МОм, ГОм |
|||
| Параметры измерения напряжения переменного тока | |||
| Диапазон измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| от 30 до 750 В | 50/60 Гц | 1 В | ±(0,02●U+3 е.м.р.) В |
| Примечание – U - измеренное значение напряжения переменного тока, В | |||
| Температурный коэффициент | |
|---|---|
| Модификация | Температурный коэффициент |
| RGK RT-10 | 0,1 °С |
| Общие технические характеристики | |
|---|---|
| Наименование характеристики | Значение |
| Разрядность дисплея | 1999 |
| Индикация перегрузки | >5,5 GΩ при измерении сопротивления изоляции; OL V при измерении напряжения |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
от +18 до +28 °С от 45 до 75 % |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 0 до +35 °С не более 75 % от 84,0 до 106,7 кПа |
| Температура хранения Влажность хранения, %, не более |
от -20 до +60 °С не более 80 % |
| Степень загрязнения | 2 |
| Класс защиты от перенапряжения | CAT III 600 В, CAT II 1000 В |
| Источник питания | 6 батарей АА, 1,5 В |
| Параметры электрического питания: - напряжение постоянного тока |
9 В |
| Габаритные размеры | 150 x 100 x 71 мм |
| Масса | 500 г |

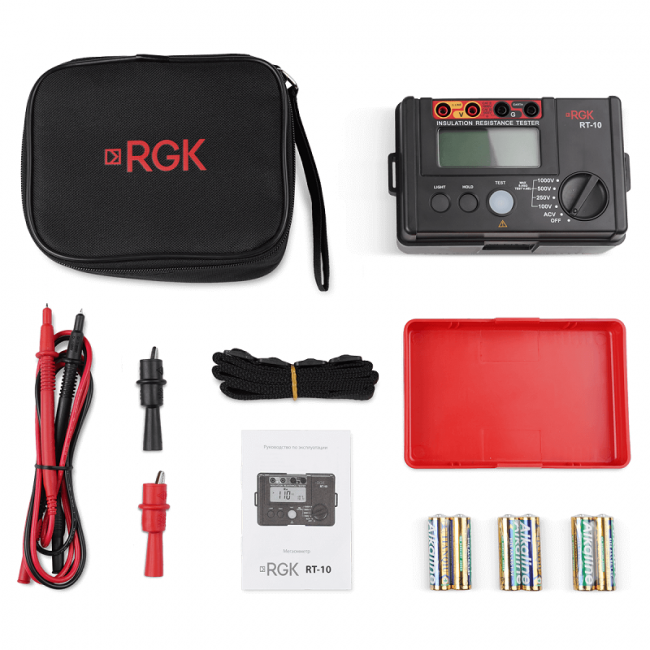

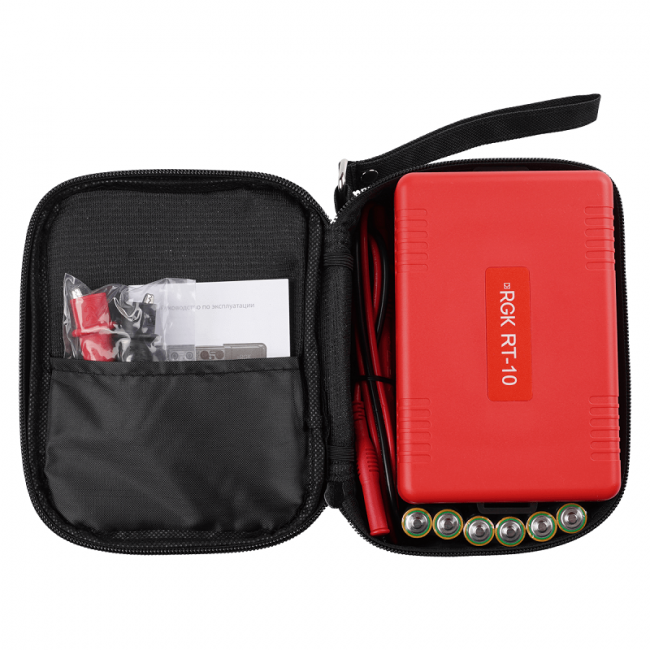

Комплектация:
- Мегаомметр RGK RT-10
- Кабель измерительный с пробниками - 2 шт.
- Чехол
- Зажимы типа "крокодил" - 2 шт.
- Ремень для переноски
- Батарея питания АА - 6 шт.
- Руководство по эксплуатации
