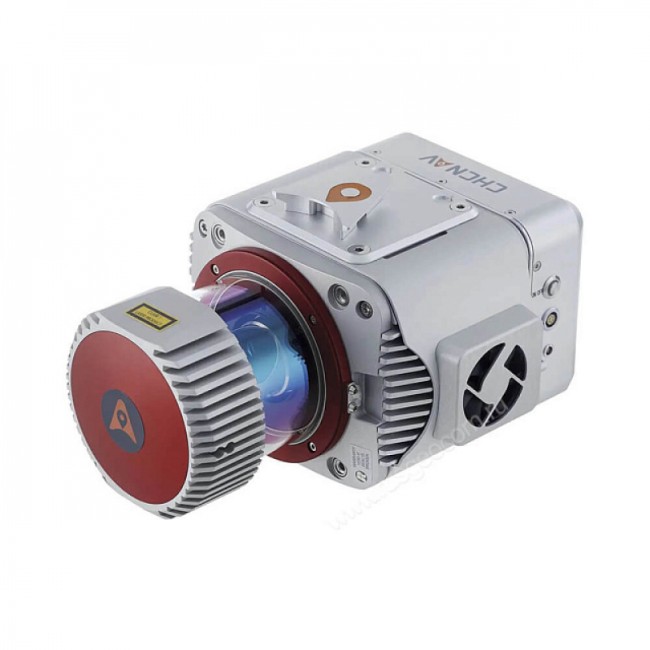

Мобильный лазерный сканер CHCNAV AlphaUni 900
Leave a reviewУсловия точности | без опорных пунктов, на высоте 100 м над уровнем земли |
Влажность (рабочая) | 80%, без конденсации |
Класс защиты IP | IP64 |
Бортовая камера по умолчанию | CHC AS-C420 (откалиброванная Sony A7 RII) |
Датчик колеса (DMI) | да (опционально) |
Description
Мобильный лазерный сканер CHCNAV AlphaUni 900 - мультиплатформенная лидар-система, которая базируется на прогрессивных технических решениях от Riegl. Оборудование используется для создания точных трехмерных моделей рельефа и различных объектов при проведении изысканий в таких сферах, как строительство, реализация инфраструктурных проектов, геодезия, сельское и лесное хозяйство.
Гибкость и вариативность

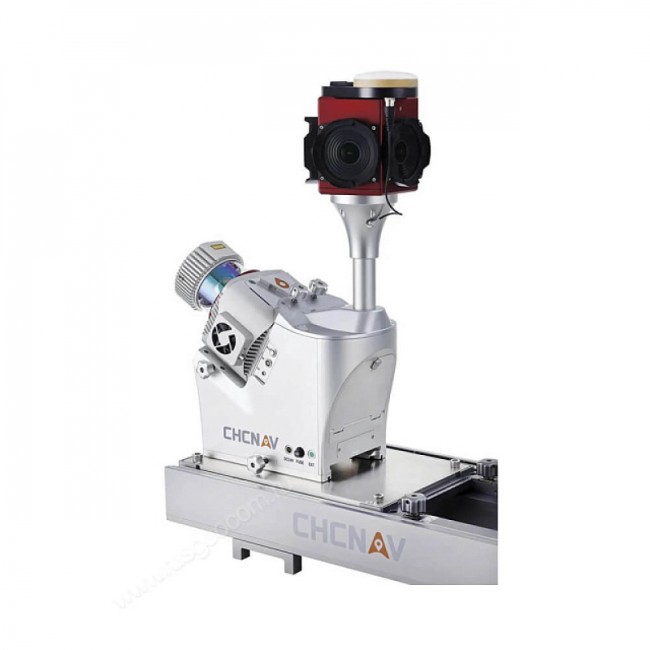

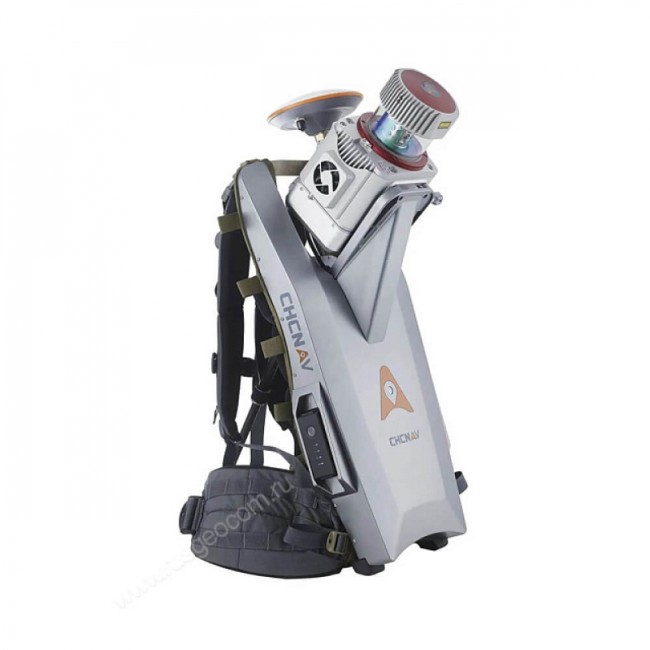

Лазерный сканер можно за 5 минут смонтировать на БПЛА и квадрокоптерах, автомобилях (совместно с панорамной камерой), лодках. Также доступен пеший формат изысканий с рюкзаком, при котором наземное сканирование можно провести в самых труднодоступных местах. Гибкость выбора платформы делает эту модель универсальной.
Ключевые характеристики CHCNAV AlphaUni 900
- Рабочий диапазон - 1415 м.
- Скорость измерений - до 1200000 точек в секунду.
- Точность ±10 мм.
- Поле зрения 360°.
- Детализация до 450 точек на квадратный метр.
- Дистанционное управление на расстоянии до 8 км через радиомодем.
Модернизация и расширение функционала
Возможности системы можно существенно расширить дополнительной камерой - DSLR, тепловизионной или мультиспектральной. Множество интерфейсных портов и поддержка протокола NMEA позволяют организовать синхронизацию с различным оборудованием.
Надежность
CHCNAV AlphaUni 900 надежно защищен от пыли и дождя по классу IP64. Отрицательные температуры не станут помехой в работе - эксплуатация сканирующей системы допускается в мороз до -20 °C.
Обработка облаков точек
На стадии процессинга применяется фирменное ПО CoPre, которое помогает создать достоверные модели рельефа и местности на основе данных лидара, навигационной системы и камер. Большинство операций автоматизированы, разработаны специальные модули для оценки состояния силовых линий и контроля хода дорожного строительства.
Characteristics
Условия точности | без опорных пунктов, на высоте 100 м над уровнем земли |
Влажность (рабочая) | 80%, без конденсации |
Класс защиты IP | IP64 |
Бортовая камера по умолчанию | CHC AS-C420 (откалиброванная Sony A7 RII) |
Датчик колеса (DMI) | да (опционально) |
Точность определения местоположения (без потери GNSS сигнала) | 0.010 м СКО по горизонтали, 0.010 м СКО по вертикали 0,005° СКО по тангажу / крену, 0.010° СКО по курсу |
Скорость обновления энерциальной системы | стандартная скорость 200 Гц (возможность выбрать значение до 600 Гц) |
GNSS системы | поддержка спутниковых созвездий GPS, ГЛОНАСС, Galileo, BeiDou, SBAS и QZSS , L-диапазон, поддержка одной и двух антенн |
Скорость сканирования (по выбору) | до 200 сканирований в секунду |
Максимальное количество точек в секунду | 500 000 точек в секунду |
Поле зрения сканера | 330° |
Максимальная дальность, коэффициент отражения > 20% | 550 м |
Максимальная дальность, коэффициент отражения > 60% | 920 м |
Габаритные размеры инструмента | 31.6 x 20.9 x 15.6 см |
Рабочая температура | от -10°C до +40°C |
Удаленное управление | до 8 км, беспроводное управление параметрами прибора и запись данных в реальном времени |
Вес инструмента | 4.5 кг |
Погрешность измерений | 5 мм |
Минимальная дальность | 3 м |
Тип камеры | модульная система: DSLR, тепловизор, мультиспектральный, LB5+ 360°сферическая камера для крепления на автомобиле |
Потребляемая мощность | 65 W |
Входное напряжение | 24 V |
Точность измерений | 10 мм |
Связь | 1 порт синхронизации для второй GNSS1 порт синхронизации для второй GNSS антенны 1 порт синхронизации RS232 (поддержка NMEA) |
Класс лазера | 1 (в соответствии с IEC 60825-1: 2014) |
Источник питания | в зависимости от батареи БПЛА внешний аккумулятор для установки на автомобиль, также поддерживается прямое подключение к источнику питания автомобиля |
Температура хранения | от -20°C до +50°C |
Разрешение | 7952 x 5304, 42.4 МП, 5 кадров в секунду |
