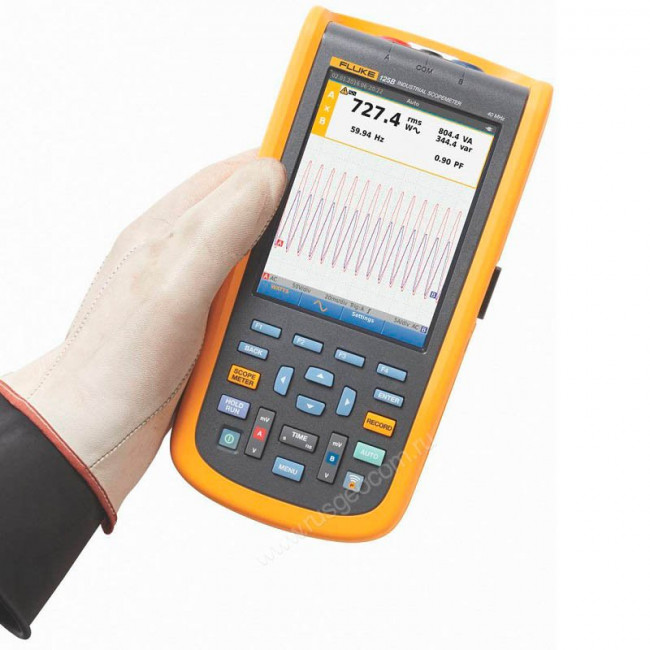

Осциллограф Fluke-125B/INT/S

(0) Оставить отзыв

В наличии
Под заказ
Цена по запросу
ПроизводительFLUKE
ХарактеристикаПолоса пропускания: 40 МГц Количество каналов: 2 Частота выборки: до 0,04 Гвыб/с

Описание

Осциллограф Fluke 125B/INT/S — надёжный измерительный инструмент, объединяющий в себе возможности не только скопметра, но и мультиметра и "безбумажного" самописца. Используется для проверки и оперативного поиска неисправностей в импульсных и линейных схемах управления, линиях электропитания, исполнительных механизмах, датчиках, приводах двигателей, преобразователях и трансформаторах.

Fluke-125B/INT/S - отсутствует wifi модуль.

  • "Все измерения за один тест"
  • 26 типов измерений
  • Измерения для однофазных и симметричных трехфазных систем
  • Эффективное отслеживание сбоев

"Все измерения за один тест"

Осциллограф Fluke 125B/INT/S обеспечивает возможность проведения всех измерений за один тест, в том числе и измерение параметров поочерёдно в ряде точек. Эти возможности выгодно отличают данную модель приборов от индикаторных приборов с выбором диапазонов и автоматической настройкой.

26 типов измерений

Высокоточный цифровой мультиметр действующего значения обеспечивает проведение 26 различных измерений, позволяя определять ёмкость, сопротивление, характеристики диодов, температуру, напряжение, ток, пик-фактор, дБм, дБВ, скважность, частоту, длительность импульсов и т.д.

В режиме измерения гармоник на дисплее гармоники графически отображаются до 33 включительно. Также осциллограф Fluke 125B/INT/S измеряет скорость вращения и частоту работы двигателей, точное измерение ШИМ-напряжения (переменного) для проведения измерений напряжения на самих обмотках электродвигателей, а также измерения малого сопротивления с высоким разрешением.

Измерения для однофазных и симметричных трехфазных систем

При помощи осциллографа Fluke 125B/INT/S можно производить прямые измерения реактивной мощности (ВАР) кажущейся мощности (ВА), полной мощности (Вт) и коэффициента мощности (PF) в достаточно широком диапазоне частот, в том числе при частотах, применимых в преобразователях напряжения и электродвигателях. Цифровой осциллограф даёт возможность непосредственного наблюдения воздействия процессов запуска или изменение условий использования на параметры мощности.

Эффективное отслеживание сбоев

Двухканальный цифровой осциллограф Fluke 125B/INT/S позволит оперативно обнаружить даже самые кратковременные неисправности. Отслеживание сбоев может производится в интервале от нескольких минут до нескольких дней. Двухканальная функция TrendPlot производит непрерывную запись с отметками даты и времени для максимальных и минимальных значений. Использование данной функции обеспечивает пользователя быстрым поиском по "причине и результату".

ФункцииПолнофункциональные осциллограф с двумя входами и мультиметр
Полоса пропускания осциллографа 40 МГц
Регистратор мультиметра и осциллографа
Измерения наведением курсора на осциллографе
Принадлежности в комплектеЩуп с делителем напряжения 10:1
i400S Токовые клещи переменного тока
Режим осциллографа (Вертикально)
Частотная характеристика — подключение по постоянному току без щупов и измерительных проводов (с BB120) по постоянному току и до 40 МГц (-3 дБ)
с экранированными измерительными проводами STL120-IV 1:1 По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ)
с щупом VP41 10:1 по постоянному току и до 40 МГц (-3 дБ)
Частотная характеристика — подключение по переменному току (спад по нижним частотам) без щупов и измерительных проводов <10 Гц (-3 дБ)
с экранированными измерительными проводами STL120-IV 1:1 <10 Гц (-3 дБ)
с щупом VP41 10:1 <10 Гц (-3 дБ)
Время нарастания, без учета влияния щупов, измерительных проводов123B <17,5 нс
124B и 125B <8,75 нс
Входной импеданс без щупов и измерительных проводов 1 МОм//20 пФ
с BB120 1 МОм//24 пФ
с экранированными измерительными проводами STL120-IV 1:1 1 МОм//230 пФ
с датчиком VP41 10:1 5 МОм//15,5 пФ
Чувствительностьот 5 мВ до 200 В/деление
Аналоговый ограничитель полосы пропускания10 кГц
Режимы отображенияA, -A, B, -B
Макс. напряжение на входах A и B постоянное, с измерительными проводами или с щупом VP41 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение.
с BB120 600 В (среднеквадратичное)
Макс. плавающее напряжение, между любой клеммой и заземлением600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц
Режим осциллографа (Горизонтально)
Режимы работы осциллографаНормальный, одиночный, развертка
Диапазоны (в нормальном режиме) Эквивалентная выборка от 10 нс до 500 нс/деление
Выборка в реальном времени от 1 мкс до 5 с/деление
Одиночный (в реальном времени) от 1 мкс до 5 с/деление
Развертка (в реальном времени) от 1 с до 60 с/деление
Частота дискретизации (одновременно для обоих каналов) Равномерная дискретизация (повторяющиеся сигналы) до 4 Гигаотсчетов в секунду
Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление 40 Мегаотстчетов в секунду
Пуск
Режим обновления экранаВ режиме автоколебаний, в режиме синхронизации
ИсточникA, B
Чувствительность A и B постоянный ток и до 5 МГц 0,5 деления или 5 мВ
при 40 МГц 1,5 деления
при 60 МГц 4 деления
ФронтПоложительный, отрицательный
Расширенные функции осциллографа
Режимы отображения Нормальный Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением.
Сглаживание Подавление шумов сигнала.
Всплески выкл. Не регистрирует выбросы между отсчетами
Огибающая Регистрация и отображение минимальных и максимальных значений сигнала во времени.
Автоматическая настройка (Connect-and-View ™Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска.
Измерительный прибор с двумя входами
6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter ® серии 120B Измерительный прибор с двумя входами Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C.
Вход A и вход B
Напряжение постоянного тока (VDC)
Диапазоны500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность± (0,5 % +5 отсчетов)
Подавление синфазной помехи (CMRR)>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне5000 отсчетов
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока)
Диапазоны500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току) от постоянного тока до 60 Гц (В переменного + постоянного тока) ± (1 % +10 отсчетов)
от 1 до 60 Гц (В переменного тока) ± (1 % +10 отсчетов)
Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току) от 60 Гц до 20 кГц ± (2,5 % +15 отсчетов)
Подавление постоянной составляющей (только для напряжения переменного тока)>50 дБ
Подавление синфазной помехи (CMRR)>100 дБ для постоянного тока
>60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала.
Пик
РежимыМаксимальное пиковое значение, минимальное пиковое значение или размах
Диапазоны500 мВ, 5 В, 50 В, 500 В, 2 200 В
Погрешность Погрешность, максимальное или минимальное пиковое значение 5 % от диапазона
Погрешность, размах сигнала 10 % от диапазона
Показание во всем диапазоне500 отсчетов
Частота (Гц)
Диапазоны1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц
Диапазон частотот 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке
Погрешность в диапазоне от 1 Гц до 1 МГц± (0,5 % +2 отсчетов)
Показание во всем диапазоне10000 отсчетов
Число оборотов в минуту
Максимальное показание50,00 тыс. об./мин.
Погрешность± (0,5 % +2 отсчетов)
Рабочий цикл (ИМПУЛЬС)
Диапазонот 2 % до 98 %
Диапазон частотот 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Рабочий цикл (PULSE)
Диапазон частотот 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Отсчеты во всем диапазоне1000 отсчетов
Сила тока (AMP)
С токовыми клещами Диапазоны такие же, как для напряжения постоянного, переменного тока, переменного + постоянного тока или ПИКОВОГО (PEAK) значения
Коэффициенты усиления 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА
Погрешность такая же, как для напряжения постоянного, переменного, переменного + постоянного тока или ПИКОВОГО (PEAK) значения (добавить погрешность токовых клещей)
Температура (TEMP) с дополнительным датчиком температуры
Диапазон200 °C/деление (200 °F/деление)
Коэффициент усиления1 мВ/°C и 1 мВ/°F
Погрешностьтакая же, как для напряжения постоянного тока (добавить погрешность датчика температуры)
Децибелы (дБ)
0 дБВ1 В
0 дБм (600 Ом / 50 Ом)1 мВт соответствует 600 Ом или 50 Ом
дБ напряженияНапряжение постоянного, переменного или переменного + постоянного тока
Показания во всем диапазоне1000 отсчетов
Коэффициент амплитуды (CREST)
Диапазон1–10
Показание во всем диапазоне90 отсчетов
Фаза
Режимыот A к B, от B к A
Диапазонот 0 до 359 градусов
Разрешение1 градус
Мощность
Схемы подключения1-фазная/ 3-фазная 3-проводные сбалансированные нагрузки (для 3-фазных систем: только основная гармоника, только в режиме AUTOSET автоматической настройки)
Коэффициент мощности (PF)Отношение активной и полной мощности — от 0,00 до 1,00
ВаттСреднеквадратичное значение произведения отсчетов на входе A (напряжение) и на входе B (сила тока)
Показание во всем диапазоне 999 отсчетов
ВАВ (среднеквадратичное значение) x А (среднеквадратичное значение)
Показание во всем диапазоне 999 отсчетов
Реактивная мощность (ВАр)√((ВА)2 -Вт 2 )
Показание во всем диапазоне 999 отсчетов
Напряжение ШИМ
Назначениеизмерение сигналов с широтно-импульсной модуляцией, например, на выходе инвертора электропривода
Принцип действияпоказания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты
ПогрешностьКак при измерении среднеквадратичного значения напряжения для синусоидальных сигналов
Между входом A и общей шиной
Ом (Ω)
Диапазоны 123B и 124B 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
125B 50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
Погрешность± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов)
Показание во всем диапазонеот 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов
Измерительный токот 0,5 мА до 50 нА, уменьшается с ростом предела измерений
Напряжение разомкнутой цепи<4 В
Проверка целостности цепей (Cont)
Звуковой сигнал<(30 Ом ± 5 Ом) в диапазоне 50 Ом
Измерительный ток0,5 мА
Обнаружение коротких замыканий≥1 мс
Диод
Измерительное напряжение при 0,5 мА >2,8 В
при разомкнутой цепи <4 В
Измерительный ток0,5 мА
Полярность+ на входе A, - на общем проводе COM
Емкость (CAP)
Диапазоны50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ
Показание во всем диапазоне5000 отсчетов
Измерительный токот 500 нА до 0,5 мА, возрастает с ростом предела измерений
Дополнительные функции измерений
Установка нуляУстанавливает фактическое значение в качестве эталонного
Режим AutoHold (на входе А)Фиксирует и сохраняет стабильные результаты измерения. При обнаружении стабильных показаний подается звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока.
С фиксированной десятичной точкойАктивируется при использовании клавиш аттенюатора.
Получение показаний с помощью курсоров
ИсточникиA, B
Одна вертикальная линияПолучение среднего, минимального и максимального значения
Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD)
Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии.
Двойные вертикальные линииЗначения размаха сигнала, временного интервала и обратного временного интервала
Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
Двойные горизонтальные линииСчитывание максимального и минимального значений и размаха сигнала
Время нарастания или спадаДлительность переходного процесса, значения 0 %-уровня и 100 %-уровня (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме)
ПогрешностьКак погрешность осциллографа
Регистратор
Регистратор фиксирует результаты измерения в режиме Meter Recorder регистрации измерений или непрерывно записывает отсчеты величины сигнала в режиме Scope Recorder записи осциллограмм. Информация хранится во встроенной памяти прибора или на сменной карте памяти SD (модели 125B или 124B).
Результаты отображаются на дисплее самописца, на экране строится график зависимости минимального и максимального значений измерений от времени или выводится форма сигнала по всем зафиксированным отсчетам.
Результаты измерений
Скорость измеренийНе более 2 измерений/с
Объем записываемых данных (мин., макс., среднее значение)2 миллиона показаний для 1 канала
Продолжительность записи2 недели
Максимальное количество событий1024
Запись формы сигнала
Максимальная частота дискретизации400 тысяч отсчетов/с
Размер встроенной памятиЕмкость записи — 400 миллионов отсчетов
Продолжительность записи во встроенную память 15 минут с интервалом 500 мкс 11 часов с интервалом 20 мс
Емкость карты SD для записи1,5 миллиарда отсчетов
Продолжительность записи на карту SD 11 часов с интервалом 500 мкс 14 дней с интервалом 20 мс
Максимальное количество событий64
Качество электроэнергии
ПоказанияВт, ВА, ВАр, коэффициент мощности (PF), коэффициент реактивной мощности (DPF), Гц
Вт, ВА, диапазоны ВАр (авто)от 250 Вт до 250 МВт, 625 МВт, 1,56 ГВт
при выборе: суммарный (%r) ± (2 % + 6 отсчетов)
при выборе: основной (%f ) ± (4 % + 4 отсчетов)
DPFот 0,00 до 1,00
PFот 0,00 до 1,00, ± 0,04
Диапазон частот от 10,0 Гц до 15,0 кГц от 40,0 Гц до 70,0 Гц
Число гармоник От постоянного тока до 51
Показания / показания при выборе курсором (основная гармоника от 40 до 70 Гц) Напряжение (среднеквадратичное) / ток (среднеквадратичный) / Ватт можно выбрать значения для каждой гармоники, начиная с первой
Контроль состояния шин
Ти пПодтипПротокол
AS-i NEN-EN50295
CAN ISO-11898
Interbus S RS-422 EIA-422
Modbus RS-232 RS-232/EIA-232
RS-485 RS-485/EIA-485
Foundation Fieldbus H1 61158 тип 1; 31,25 Кбит
Profibus DP EIA-485
PA 61158 тип 1
RS-232 EIA-232
RS-485 EIA-485
Прочие
Дисплей Тип 5,7 дюймов, цветной, активная матрица TFT
Разрешение 640 x 480 пикселей
Отображение формы сигнала на дисплее Вертикально 10 делений по 40 пикселей
Горизонтально 12 делений по 40 пикселей
Питание Внешнее через сетевой адаптер BC430
Входное напряжение от 10 до 21 В постоянного тока
Потребляемая мощность обычно 5 Вт
Входной соединитель гнездо диаметром 5 мм
Внутреннее с помощью батареи BP290
Питание от батареи литиево-ионный аккумулятор 10,8 В
Время работы 7 часов при 50% яркости подсветки
Время заряда 4 часа при выключенном измерительном приборе, 7 часов при включенном измерительном приборе
Допустимая окружающая температура от 0 до 40 °C (от 32 до 104 °F) во время зарядки
Память Встроенная память может сохранять 20 наборов данных (формы сигналов и настроек) Гнездо для карты памяти Micro SD с дополнительной картой памяти SD (максимальный размер — 32 Гб)
Механические характеристики Размер 259 x 132 x 55 мм (10,2 x 5,2 x 2,15 дюйма)
Масса 1,4 кг (3,2 фунта) с батареей
Интерфейс С оптической развязкой Передача копий изображений на экране (растровые изображения), настроек и данных
USB для подключения к ПК / блокнотному ПК через USB-адаптер/кабель OC4USB с оптической развязкой (по заказу) с помощью ПО FlukeView ® для Windows ®
Дополнительный WiFi-адаптер Быстрая передача копий изображений на экране (растровые изображения), настроек и данных на ПК / блокнотный ПК, планшетный ПК, смартфон, и т. д. Прибор имеет порт USB для подсоединения трансивера WiFi. По соображениям безопасности не используйте порт USB с кабелем.
Требования к условиям окружающей среды
Требования к условиям окружающей средыMIL-PRF-28800F, Класс 2
Температура Работа от батареи От 0 до 40 °C (от 32 до 104 °F)
Работа от сетевого адаптера От 0 до 50 °C (от 32 до 122 °F)
Хранение От -20 до 60 °C (от -4 до 140 °F)
Влажность (рабочая) при температуре 0 до 10 °C (от 32 до 50 °F) без конденсации
при температуре 10 до 30 °C (от 50 до 86 °F) 95 %
при температуре 30 до 40 °C (от 86 до 104 °F) 75 %
при температуре 40 до 50 °C (от 104 до 122 °F) 45 %
Хранение при температуре -20 до 60 °C (от -4 до 140 °F) без конденсации
Подъем на высоту Эксплуатация на высоте 3 км (10 000 футов) CAT III 600 В
Эксплуатация на высоте 2 км (6 600 футов) CAT IV 600 В
Хранение 12 км (40 000 футов)
Электромагнитная совместимость (ЭМС) Международные нормы IEC 61326-1: Промышленные нормы, CISPR 11: Группа 1, класс A
Корея (KCC) Оборудование класса A (промышленное вещательное оборудование и оборудование связи)
США (FCC) 47 CFR 15 подраздел B. Настоящий прибор не подлежит лицензированию согласно пункту 15.103.
Беспроводная связь с помощью с адаптера Диапазон частот От 2412 до 2462 МГц
Выходная мощность <100 мВт
Защита корпусаIP51, согласно: EN/IEC60529
Безопасность Общие сведения IEC 61010-1: Класс загрязнения 2
Измерение IEC 61010-2-033: CAT IV 600 В/CAT III 750 В
Макс. напряжение на входах A и B Непосредственно на входе или с проводами 600 В (среднеквадратичное) CAT IV и ниже
С переходником BB120 между соединителем BNC и однополюсным штекером 600 В (среднеквадратичное) и ниже
Макс. плавающее напряжение между любой клеммой и заземлением 600 В (среднеквадратичное) C at IV, 750 В (среднеквадратичное) до 400 Гц

Купить осциллограф Fluke 125B/INT/S.

Характеристики

ПроизводительFLUKE
ХарактеристикаПолоса пропускания: 40 МГц Количество каналов: 2 Частота выборки: до 0,04 Гвыб/с

Осциллограф Fluke-125B/INT/S отзывы

Об этом товаре отзывов пока нет. Будьте первым!
×
Контакты
×
Заказать обратный звонок
Номер телефона*
Email
Ваше имя
Комментарий

×
