Производитель | GW Instek |
Характеристика | Полоса пропускания: 50 МГц Количество каналов: 4 Частота выборки: до 1 Гвыб/с |
Тип | Цифровые |
Description

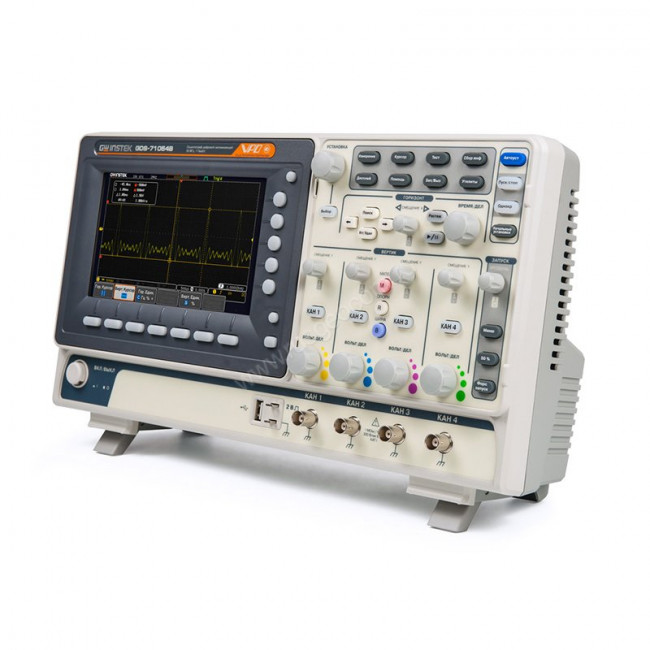

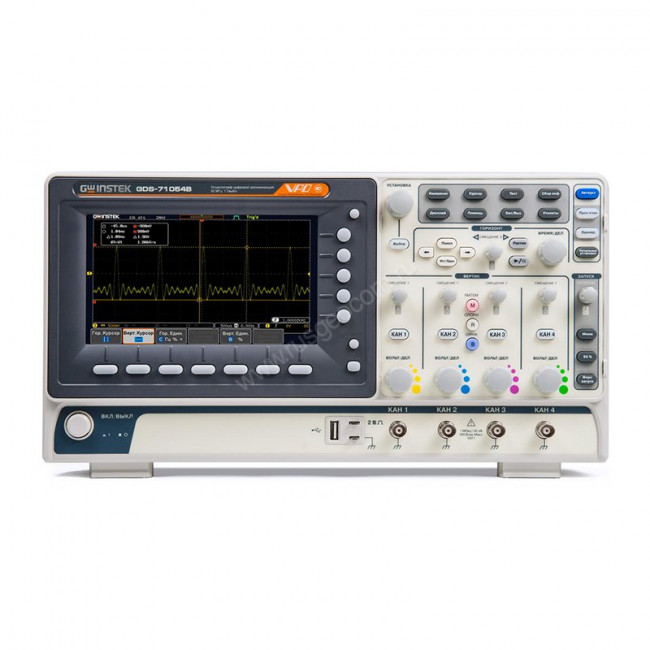

Осциллограф GW Instek GDS-71054B – наиболее доступная по цене 4-канальная модель с расширенным набором измерительных режимов и аналитических функций, которые свойственны устройствам более высокой категории. Прибор обладает высокой частотой дискретизации с режимом сегментирования, обеспечивая точное отображение формы сложных сигналов в пределах полосы пропускания. Цифровой осциллограф отличается универсальностью – его можно использовать для обучения, в ремонтных мастерских или на производстве – для настройки и диагностики акустических усилителей, средств радиосвязи соответствующего частотного диапазона и прочих электронных устройств бытового и коммерческого назначения.
Преимущества
- Высокая эффективность – наличие 4 измерительных каналов позволяет использовать GW Instek GDS-71054B для тестирования систем повышенной сложности путем визуального сравнения коррелированных сигналов или отслеживания сигнала на разных стадиях прохождения в реальном времени.
- Улучшенная информативность – крупноразмерный цветной дисплей с WVGA-разрешением и режимом аналогового отображения осциллограмм.
- Расширяемость возможностей – внешние программные модули, устанавливаемые через функцию APP, позволяют активировать дополнительные функции: цифрового фильтра, встроенного вольтметра, даталоггера и пр.
Особенности
Увеличенный перечень вариантов синхронизации с возможностью задания задержки и запуска по событию, длительности импульса, нарастанию, ранту, ограниченному гистерезисом, и пр., позволяет использовать осциллограф GDS-71054B для контроля разнотипных сигналов. Режим автоустановки, при котором параметры развертки, синхронизации и масштабирования задаются измерителем с учетом характеристик входного сигнала, упрощает настройку прибора при решении стандартных задач.
Для контроля цифровых значений характеристик входных сигналов осциллограф оснащен широким набором автоматических и курсорных измерений. Наличие индивидуального режима измерений дает возможность одновременно с наблюдением осциллограммы выборочно отслеживать до 8 параметров по любому каналу. Для анализа накопленной информации по выбранному измерению можно использовать функцию статистики. Расширенный математический аппарат включает в себя увеличенный перечень вычислительных функций, включая 4 типа окон для БПФ, дифференцирование, интегрирование, а также возможность применения пользовательских функций, вводимых в режиме редактирования.
Тип осциллографа | Цифровой |
---|---|
Число каналов | 4 |
Полоса пропускания | 50 МГц |
Сопротивление входа | 1 МОм |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 10 МБ |
АЦП (бит) | 8 |
Особенности | Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана | 50.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП (1 кБ). Цифровые фильтры. Память - 24 осциллограммы, 20 профилей |
Интерфейс | USB |
Дисплей | TFT, 17,8, 800х480, 8X10 |
Characteristics
Производитель | GW Instek |
Характеристика | Полоса пропускания: 50 МГц Количество каналов: 4 Частота выборки: до 1 Гвыб/с |
Тип | Цифровые |
