Производитель | GW Instek |
Характеристика | Полоса пропускания: 70 МГц Количество каналов: 4 Частота выборки: до 1 Гвыб/с |
Description

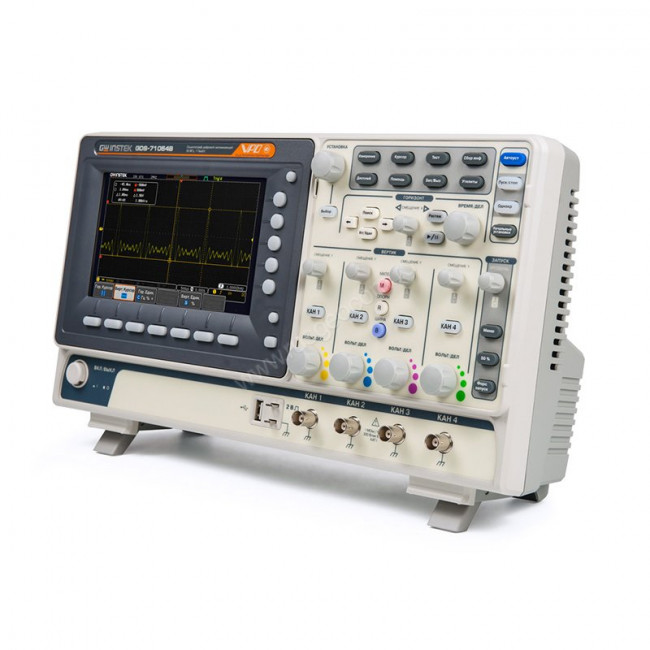

Осциллограф GW Instek GDS-71074B - это 4-канальный цифровой прибор который ориентирован на применение в сервисных центрах и образовательных учреждениях. Модель отлично подходит как для диагностики электрооборудования, так и для учебных изысканий, начального инженерного дизайна и др. Частота дискретизации составляет 250 МГц на каждый канал, а максимальная ширина полосы пропускания равна 70 МГц.
Ключевые преимущества
- Длинная память - до 10 MБ на канал.
- 8-битное вертикальное разрешение.
- Автоматические измерения 36 параметров сигнала, временных задержек.
- Установка пользовательских курсоров.
- Частотный анализ по методу БПФ.
- Математические функции, редактор формул.
- Режимы сбора данных - интерполяция, усреднение, детектор пиков, выборка.

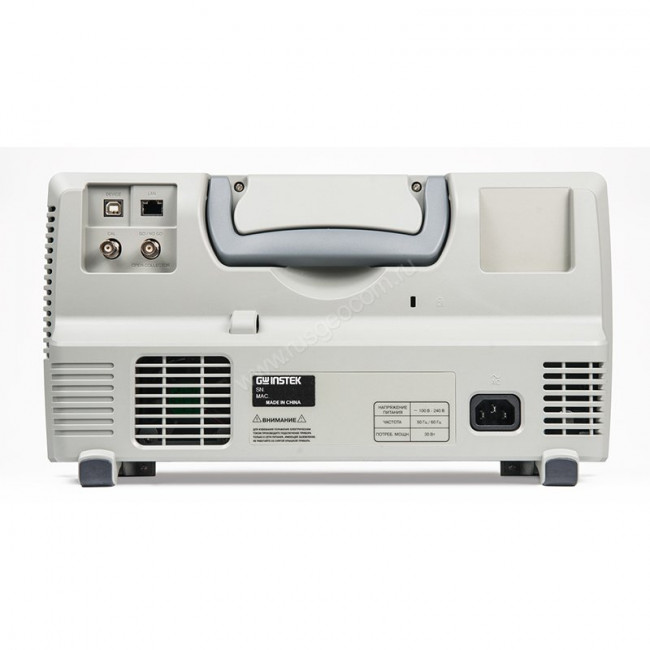

- Порты USB и LAN для подключения к ПК.
Особенности модели
GW Instek GDS-71074B поддерживает множество режимов запусков развертки, которые можно устанавливать как вручную, так и автоматически. Функция самописца будет полезна для накопления исследовательских данных с целью последующей обработки или анализа. Кроме того, внутренняя память устройства может хранить до 20 профилей пользовательских настроек, за счет чего упрощается проведение разнотипных испытаний и работа нескольких специалистов.
Для отображения данных служит цветной дисплей формата WVGA, информацию с которого комфортно считывать. Технология VPO позволяет максимально приблизить вид осциллограмм, полученных GW Instek GDS-71074B, к аналоговому, что вкупе с растяжкой фрагмента часто требуется при поиске спорадических и небольших по масштабу искажений или помех.
Обновление 2020 г.
В начале 2020 года производитель опубликовал в свободном доступе новые версии прошивок для всех осциллографов серии 71000B и обновленную версию ПО OpenWave. В список добавленных возможностей входит декодирование и синхронизация протоколов шин CAN/LIN, I2C, UART, SPI, а также режим ПО Continuous для передачи настроек и осциллограмм на ПК в реальном времени, что особенно полезно при демонстрации на внешнем экране в процессе обучения или презентации.
Тип осциллографа | Цифровой |
---|---|
Число каналов | 4 |
Полоса пропускания | 70 МГц |
Сопротивление входа | 1 МОм |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 10 МБ |
АЦП (бит) | 8 |
Особенности | Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана | 50.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП (1 кБ). Цифровые фильтры. Память - 24 осциллограммы, 20 профилей. |
Интерфейс | USB | LAN |
Дисплей | TFT, 17,8, 800х480, 8X10 |
