Производитель | GW Instek |
Характеристика | Полоса пропускания: 150 МГц Количество каналов: 2 Частота выборки: до 1 Гвыб/с |
Description

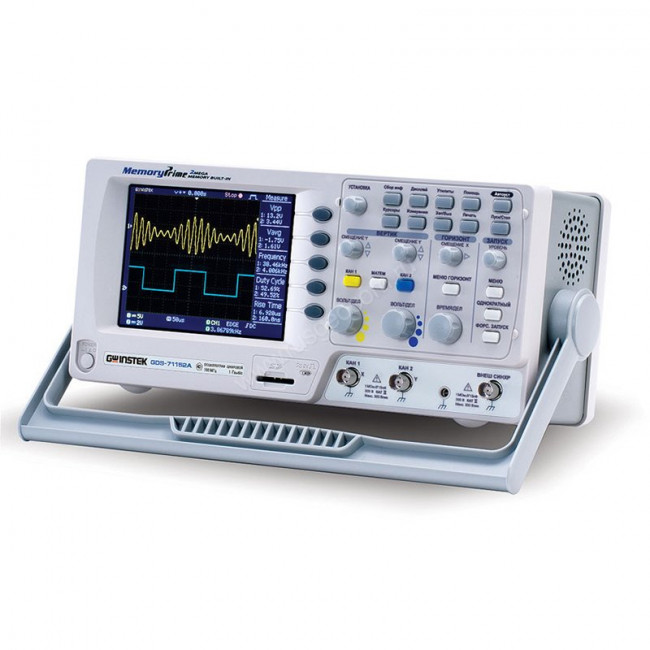

Осциллограф GW Instek GDS-71152A представляет собой профессиональный 2-канальный лабораторный измеритель в компактном исполнении, который широко применяется в образовательной сфере, бюджетных учреждениях, а также пользуется популярностью среди радиолюбителей и мастеров-ремонтников. Данная модель отличается расширенной полосой пропускания – до 150 МГц, увеличенной частотой дискретизации, большей глубиной памяти и улучшенной программно-аппаратной платформой. Прибор полностью русифицирован, что существенно упрощает его освоение.
Особенности
- Встроенные базовые функции анализа и математической обработки сигналов существенно расширяют диагностические возможности осциллографа
- Интегрированный калибратор с регулируемой скважностью и частотой, имеющий отдельный выход, может использоваться не только для настройки пробников и контроля точности измерителя, но и для демонстрационных нужд, выполняя роль источника сигнала с заданными параметрами
- Интерфейс USB 2.0 позволяет реализовать режим дистанционного управления или прямой передачи данных при подключении осциллографа GDS-71152A к ПК, либо распечатывать осциллограммы и результаты измерений, отображаемые на экране, при использовании принтера
Преимущества
Как записывающий осциллограф, модель оборудована встроенной памятью с функцией объединения каналов и оснащается режимом самописца. За счет реализации технологии MemoryPrime обеспечивается непрерывная оцифровка входящих сигналов, с возможностью регулировки коэффициента развертки широком диапазоне.
Получаемые в ходе измерений данные сохраняются в выделенной памяти как снимки с экрана – в виде графических файлов BMP, или как отчеты CSV. В отличие от более дешевых осциллографов, в этой модели полностью доступен весь объем записанных в память данных, а не только отдельные фрагменты массива. С помощью SD карты, слот для которой размещен на передней панели цифрового осциллографа GDS-71152A, вы можете быстро экспортировать данные на ПК или оперативно переносить настройки на прибор через предварительно сконфигурированные профили SET.
Представляя собой прибор профессионального класса, цифровой осциллограф оснащен расширенным меню для автоматических и курсорных измерений. Режим "Автоустановка", который при необходимости можно отключать, максимально упрощает и ускоряет подготовку прибора к работе, позволяя обойтись без предварительной ручной настройки осциллографа. Для повышения эффективности контроля типовых сигналов предусмотрена возможность использования 2 записанных в память осциллограмм в качестве опорного шаблона – выводя их на дисплей одновременно с текущими сигналами для визуального сравнения.
Тип осциллографа | Цифровой |
---|---|
Число каналов | 2 |
Полоса пропускания | 150 МГц |
Сопротивление входа | 1 МОм |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 1 МБ |
АЦП (бит) | 8 |
Особенности | Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции, БФП (1 кБ). Цифровые фильтры. Память - 15 осциллограмм, 15 профилей. |
Интерфейс | USB |
Дисплей | TFT, 14,2, 320х240, 8X10 |
