Производитель | GW Instek |
Характеристика | Полоса пропускания: 70 МГц Количество каналов: 4 Частота выборки: до 1 Гвыб/с |
Description

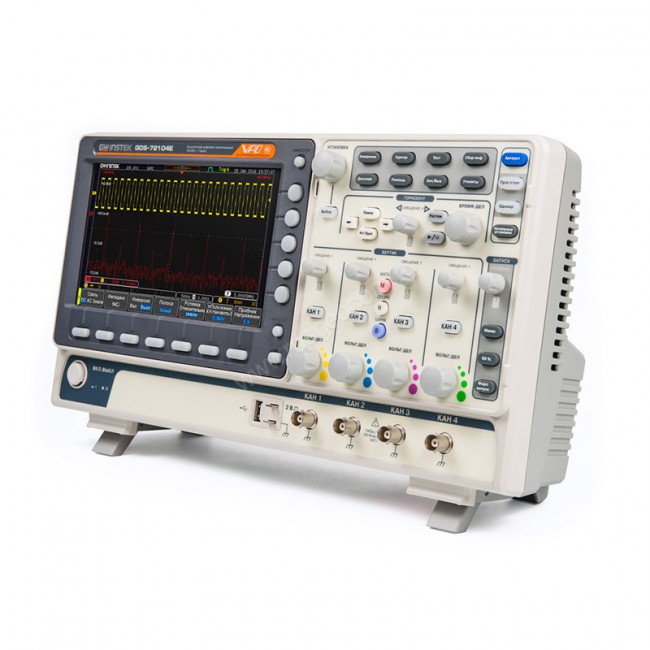

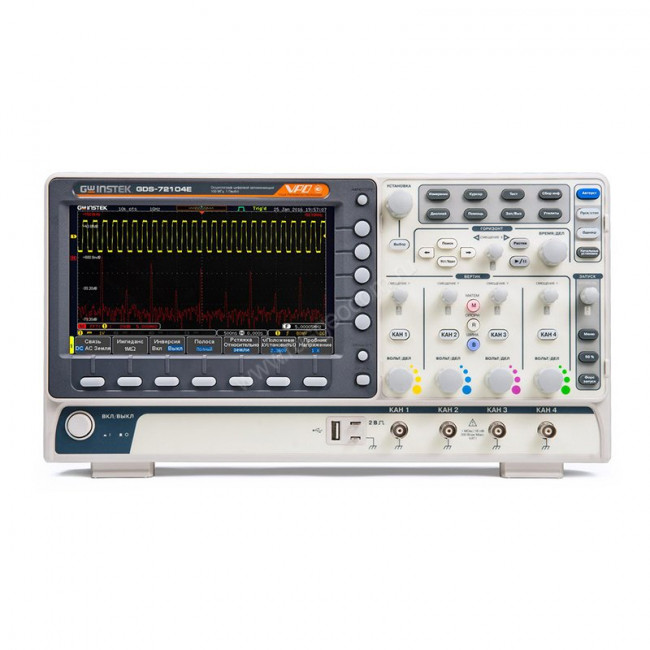

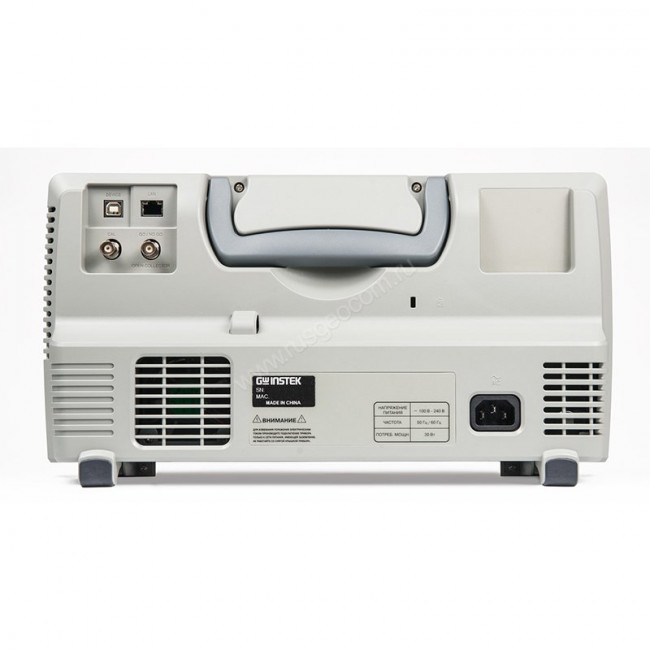

Осциллограф GW Instek GDS-72074E - это доступный четрыехканальный прибор с мощным функционалом, который отлично подходит как для сервисных центров по ремонту электроники, так и для учебных, научных или производственных лабораторий.
Главные преимущества
- Функция поисковой машины используется для быстрой и удобной локализации редких событий и аномалий сигнала по установленным условиям - фронт, срез, рант, длительность.
- Сегментированная память помогает подробно изучить необходимые фрагменты осциллограммы и провести анализ различных параметров с отображением данных в виде таблицы или гистограммы.
- Режим логгера с записью до 100 часов материала, регулируемым от 2 с интервалом выборки и сохранением результатов на USB-носитель в форматах CSV или PNG.
- Декодирование и синхронизация по шинам I2C, UART, CAN/LIN а также, благодаря количеству каналов, SPI.
- Цифровые настраиваемые ВЧ/НЧ фильтры.
- Прямой вывод на печать по технологии PictBrige.
Наглядность результатов
Для отображения данных служит цветной дисплей формата WVGA, информацию с которого комфортно считывать. Технология VPO позволяет максимально приблизить вид осциллограмм, полученных GW Instek GDS-72074E, к аналоговому с частотой обновления 120000 осц./с, что вкупе с растяжкой фрагмента часто требуется при поиске спорадических и небольших по масштабу искажений или помех.
Особенности модели
Осциллограф поддерживает множество режимов запусков развертки, которые можно устанавливать как вручную, так и автоматически. Внутренняя память устройства может хранить до 20 профилей пользовательских настроек, за счет чего упрощается проведение разнотипных испытаний и работа нескольких специалистов.
Прибор помогает оптимизировать повседневные прикладные задачи посредством таких функций, как:
- 28 видов автоматизированных измерений + математический аппарат с редактором формул;
- частотный БПФ-анализ на отрезке 1 МБ;
- режимы сбора данных - интерполяция, усреднение, детектор пиков, выборка;
- дополнительное окно мультиметра;
- установка курсоров и др.
Тип осциллографа | Цифровой |
---|---|
Число каналов | 4 |
Полоса пропускания | 70 МГц |
Сопротивление входа | 1 МОм |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 10 МБ |
АЦП (бит) | 8 |
Особенности | Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана | 120.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Цифровые фильтры. Режим сегментированной памяти (до 29,000 сегментов). Режим "Поисковая машина". Декодирование сигналов. Память - 24 осциллограммы, 20 профилей. Регистратор данных до 100 часов. Вывод данных на печать (поддержка PictBrige). |
Интерфейс | USB | LAN |
Дисплей | TFT, 20,0, 800х480, 8X10 |
