Производитель | GW Instek |
Характеристика | Полоса пропускания: 100 МГц Количество каналов: 2 Частота выборки: до 1 Гвыб/с |
Description

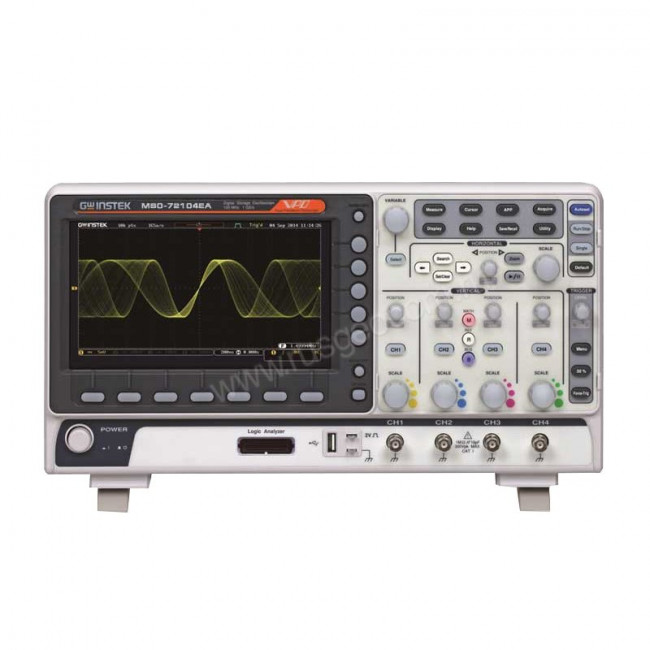

Осциллограф GW Instek MSO-72102E - 2-канальный прибор со значением полосы пропускания до 100 МГц и частотой дискретизации для однократного сигнала 1000 МГц. Осциллограф снабжен дисплеем с разрешением 800+600 пикс. Кроме всех стандартных функций осциллографов, модели данной серии отличаются режимами поисковой машины и наличием режима сегментированной памяти. Прибор, как и все в этой серии, оснащен 16-канальным логическим анализатором.
Кратко о технических характеристиках
- Полностью русифицированное меню существенно упрощает обращение с осциллографом.
- Изолированный USB-разъем для соединения с ПК.
- TFT-дисплей диагональю 7,87”.
- VGA выход для подсоединения внешнего монитора.
Режим “поисковой машины”
Функционирование в этом режиме позволяет GW Instek MSO-72102E идентифицировать редкие события и помехи в сигнале по заданным пользователем условиям, например, по фронт, срез и длительность сигнала. Все события отображаются в верхней части дисплея в виде белых треугольников. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.
Режим сегментированной памяти
Данная функция делит осциллограмму на устанавливаемое пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкого события - отобразить на экране именного его без другой лишней информации. Также этот режим позволяет осциллографу GW Instek MSO-72102E проводить вычисление автоматических измерений и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно сохранить на внешний носитель памяти для дальнейшей обработки.

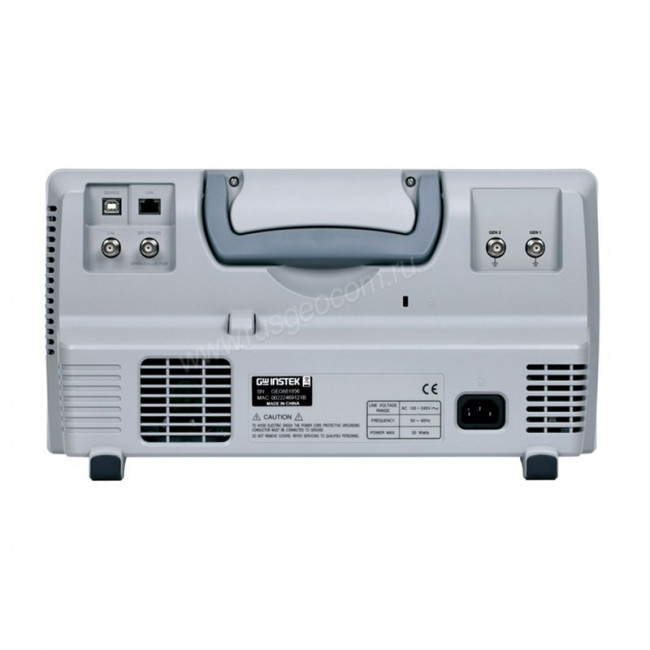

Комфортное использование и дистанционное управление
Прибор оборудован двумя интерфейсами: USB и RS-232, которые позволяют подсоединять осциллограф к внешним устройствам, например, к ПК для удаленного использования и сохранения информации. Кроме этого, вы можете дополнительно установить интерфейсы LAN, GPIB для подключения внешнего монитора.
Тип осциллографа | Цифровой |
---|---|
Число каналов | 2 |
Полоса пропускания | 100 МГц |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 10 МБ |
АЦП (бит) | 8 |
Сопротивление входа | 1 МОм |
Логические каналы | 16 |
Особенности | Технология VPO |
Интерфейс | USB, LAN |
Дисплей | TFT, диагональ 20 см, разрешение 800х480 |
