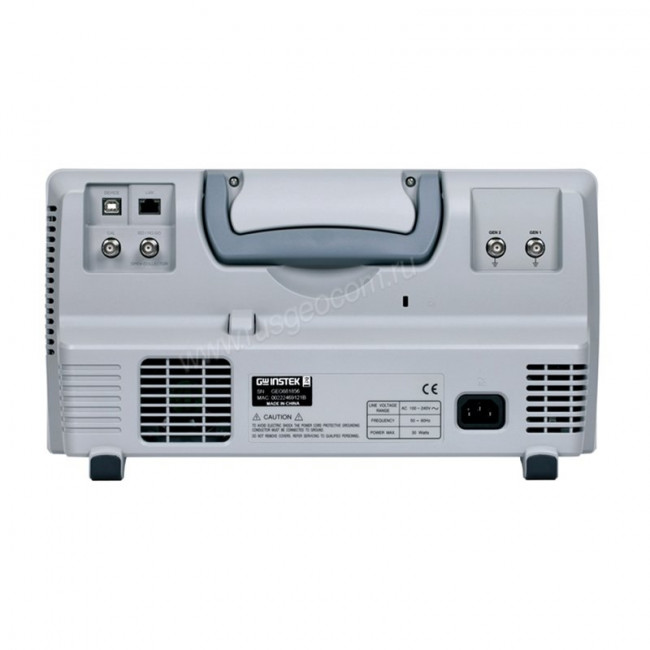

Осциллограф GW Instek MSO-72204E

(0) Оставить отзыв
ПроизводительGW Instek
ХарактеристикаПолоса пропускания: 200 МГц Количество каналов: 4 Частота выборки: до 1 Гвыб/с

Описание

Осциллограф GW Instek MSO-72204E - модель прибора с 4 аналоговыми каналами и параметром полосы пропускания до 200 МГц. Прибор, как и все в этой серии, оснащен режимами поисковой машины и наличием режима сегментированной памяти. Устройство, как и все в этой серии, оснащено 16-канальным логическим анализатором.

Кратко о ключевых характеристиках

  • Частота дискретизации для однократного сигнала 1000 МГц.
  • Полностью русифицированное меню существенно упрощает обращение с осциллографом.
  • Изолированный USB-разъем для соединения с ПК.
  • Цветной TFT-дисплей диагональю 8” и разрешением 800*600 пикс.

Режим сегментированной памяти

Данная функция делит осциллограмму на заданное пользователем число сегментов, благодаря чему позволяет GW Instek MSO-72204E сократить расстояние между синхроимпульсами, а при обнаружении несистемного события - отобразить на экране именного его без лишней информации. С помощью этого режима устройство также способно проводить автоматические измерения и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства и экспортировать на внешнюю карту памяти для дальнейшей обработки.

Режим “поисковой машины”

Функционирование в этом режиме позволяет прибору идентифицировать редкие события и помехи в сигнале по заданным пользователем условиям, например, по фронт, срез и длительность сигнала. Все события отображаются в верхней части дисплея осциллографа GW Instek MSO-72204E в виде белых треугольников. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию устройства.

Комфортное использование и дистанционное управление

Цифровой осциллограф оборудован двумя разъемами: USB и RS-232, которые позволяют подсоединять осциллограф к внешним устройствам, например, к ПК для удаленного использования и сохранения информации. Кроме этого, вы можете дополнительно установить интерфейсы LAN, GPIB и VGA для подключения внешнего монитора.

Тип осциллографа Цифровой
Число каналов 4
Полоса пропускания 200 МГц
Максимальная частота дискретизации 1 ГГц
Максимальный объем памяти 10 МБ
АЦП (бит) 8
Сопротивление входа 1 МОм
Логические каналы 16
Особенности Технология VPO
Интерфейс USB, LAN
Дисплей TFT, диагональ 20 см, разрешение 800х480

Характеристики

ПроизводительGW Instek
ХарактеристикаПолоса пропускания: 200 МГц Количество каналов: 4 Частота выборки: до 1 Гвыб/с

Осциллограф GW Instek MSO-72204E отзывы

Об этом товаре отзывов пока нет. Будьте первым!
×
