Rohde Schwarz

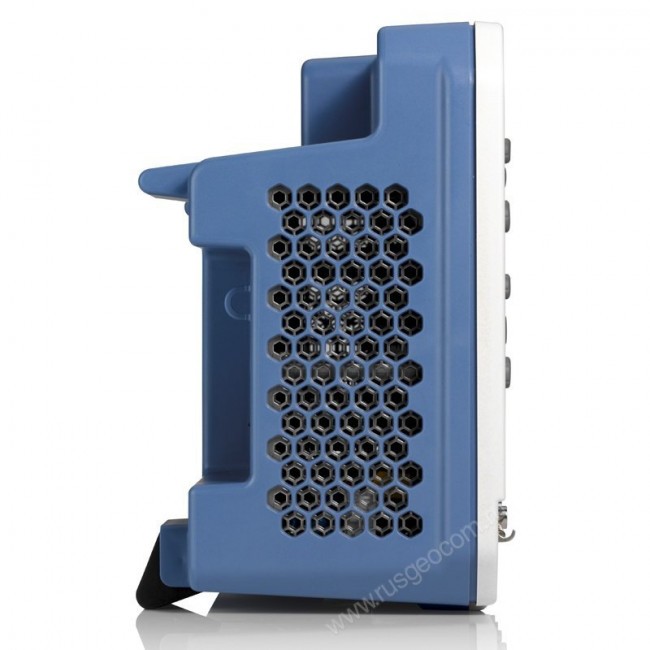

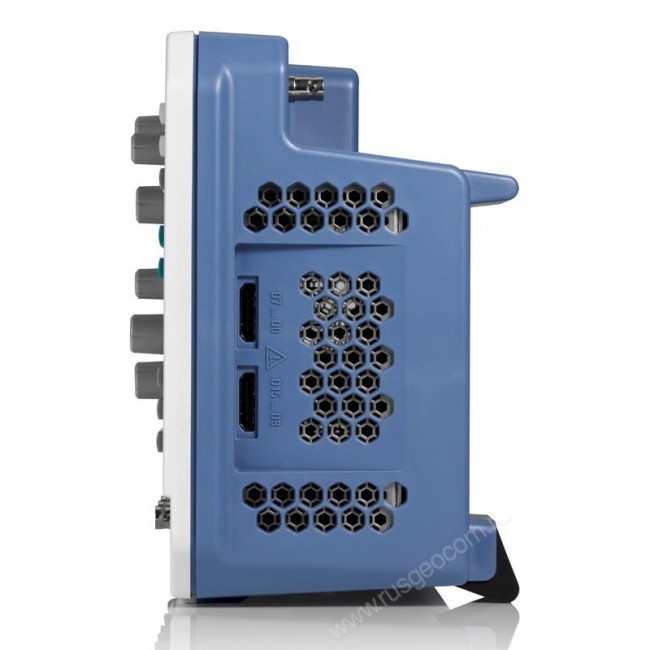

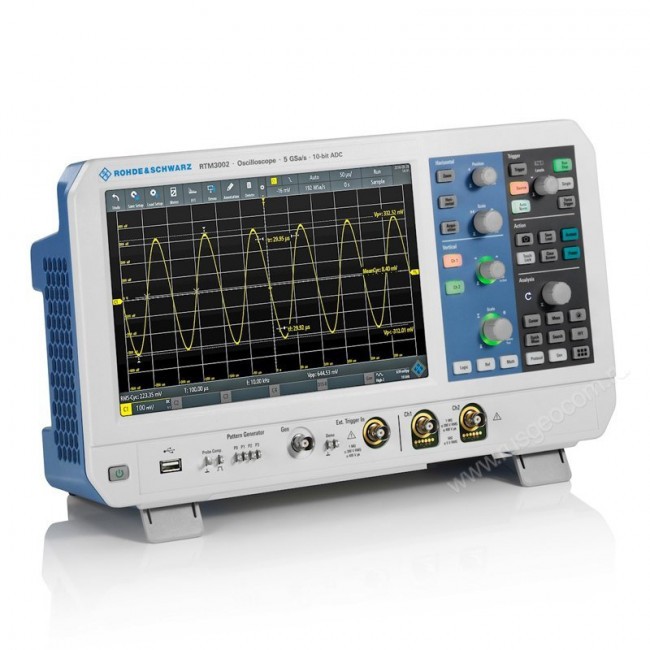

Осциллограф Rohde Schwarz RTM3002-B2210

(0) Leave a review

In stock
Pre-order only
Цена по запросу
Цена с НДС
ПроизводительRohde Schwarz

Description

Цифровой осциллограф Rohde&Schwarz RTM3002-B2210 с полосой пропускания 1 ГГц оснащен 16 логическими и 4 аналоговыми входными каналами, позволяющими снимать в реальном времени показатели с нескольких источников одновременно. Прибор позволяет совершать более 30 различных автоматических измерений, отсортированных по категориям: время, амплитуда, частота, мощность, статистика измерений.

Основные характеристики:

  • Время нарастания расчетной переходной характеристики 1,75 нс.
  • Частота дискретизации 5 ГВыб/сек.
  • Память на 1 млн точек с возможностью архивации.
  • Погрешность развертки 0,5 чнм.
  • Частота обновления 64 000 осциллограмм в секунду.
  • Генератор сигналов произвольной формы: синусоидальная, прямоугольная, пилообразная и пр.
  • Замеры длительности волновых пакетов, подсчет положительных и отрицательных импульсов, фронтов спадающего и нарастающего типа.

10-битный АЦП обеспечивает рост вертикального разрешения более, чем в 4 раза. Это обеспечивает обнаружение даже единичных аномалий и отклонений.

Встроенное ПО цифрового осциллографа Rohde&Schwarz RTM3002-B2210 оснащено дополнительными анализаторами и программами вычисления. С его помощью, вы можете гибко регулировать настройки, изменять режимы спектрограмм., а также задействовать функциональный анализатор спектров.

В корпусе прибора находятся USB и LAN-порт. С помощью порта USB, вы легко сохраните данные в графическом виде для составления отчета. LAN-порт обеспечивает подключение прибора в компьютерную сеть, что удобно в учебных аудиториях и крупных сервисных центрах.

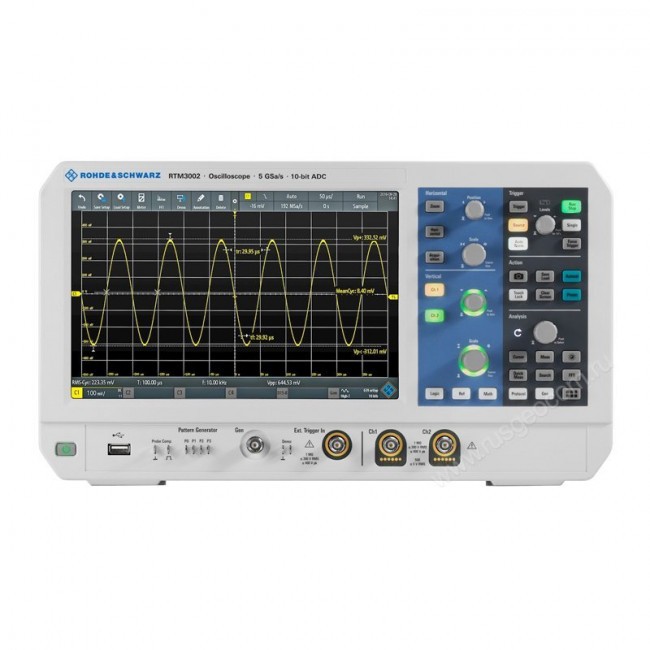

Сенсорный экран разрешением 1280х800 и с диагональю 10” позволяет подробно рассмотреть все результаты измерений и конкретные участки осциллограмм. Благодаря сенсорному вводу, осуществляется не только управление просмотром результатов, но и ввод комментариев и пометок для составления наглядного отчета.

Обновленный графический интерфейс цифрового осциллографа Rohde&Schwarz RTM3002-B2210 переработан с учетом пожеланий пользователей. Благодаря этому, самые часто востребованные функции выведены на главный экран, а схожесть с интерфейсом предыдущих моделей поможет быстро освоить новый прибор.

Удаленное управление осциллографом осуществляется при его подключении по Wi-Fi или LAN-кабелю к компьютерной сети. За счет того, что управление производится через веб-интерфейс, вам не нужно устанавливать специальные программы для изменения настроек.

Также, с помощью удаленного управления возможно выполнение конкретных сценариев на нескольких осциллографах. Постоянный мониторинг экрана каждого прибора позволяет непрерывно контролировать ход работы в учебной аудитории.

Система вертикального отклонения
Входные каналы 2 осциллографических 16 логических (RTM-B1)
Полосы пропускания для аналоговых каналов 1 ГГц
Максимальная входная частота для логических каналов 400 МГц
Время нарастания переходной характеристики (расчетное) 350 пс
Диапазон значений коэффициента отклонения по вертикали На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел
Импеданс Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ
Логические каналы: 100 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК)
Логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки От 0,5 нс/дел до 500 с/дел
Погрешность временной развертки 2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала
Система сбора данных
Частота дискретизации аналоговые каналы 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием)
Частота дискретизации логические каналы 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник)
Глубина памяти 40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15)
Вертикальное разрешение 10 бит(16 бит в режиме high-resolution)
Скорость обновления До 64’000 осциллограмм/с
Система синхронизации
Источники синхронизации Аналоговые каналы, логические каналы (опционально)
Режимы запуска Автоматический, ждущий, однократный
Виды запуска Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429
Анализ осциллограмм
Автоматические измерения До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика
Курсорные измерения ВерАнализ осциллограммтикальные, горизонтальные, V-marker
Математика 17 базовых фунций, БПФ
Тестирование по маске Тестирование по критерию годен/не годен;
Дополнительные возможности
(Опция RTM-B6)
Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей
Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц
Импульс/прямоугольный: 0.1 Гц – 10 МГц
пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц
Шум: макс. полоса 25 МГц
Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек
Типы модуляции: AM, FM, ASK, FSK
4 битные тестовые последовательности
I2C, SPI, UART, CAN/LIN
Цифровой вольтметр (DVM) Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз
Частотомер Измерения: частота, период, Разрешение: 6 разрядов;
Дисплей
Тип Емкостной цветной сенсорный, диагональ 10.1 дюймов
Разрешение 1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы USB host, USB device, LAN
Габаритные размеры (Ш×В×Г) 90×220×152 мм
Масса 3,3 кг

Characteristics

ПроизводительRohde Schwarz
