Осциллограф Rohde Schwarz RTM3004

(0) Leave a review

In stock
Pre-order only
Цена по запросу
Цена с НДС
ПроизводительRohde Schwarz

Description

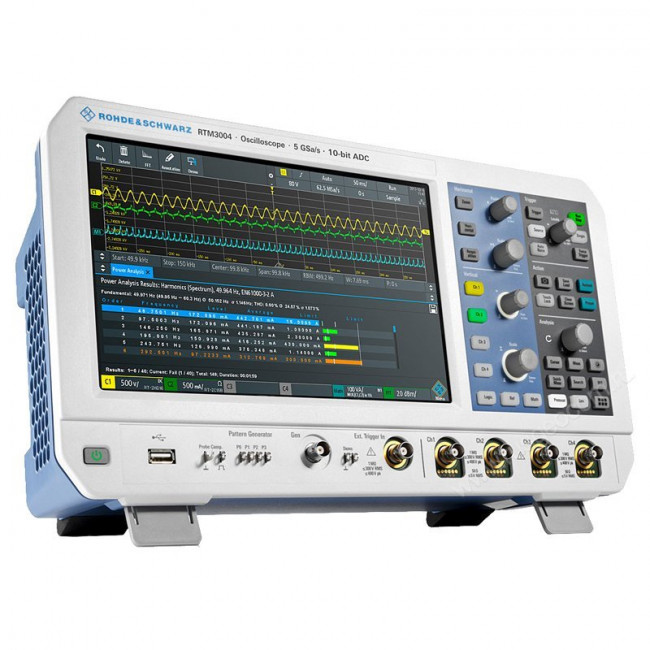

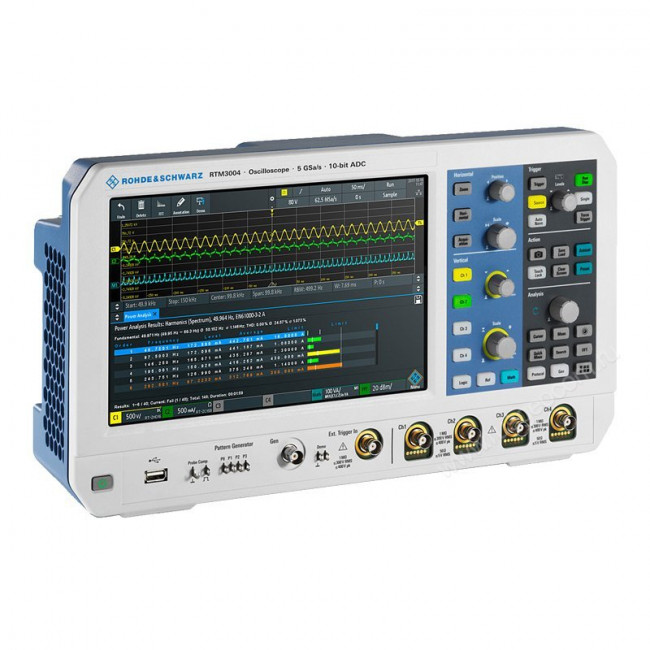

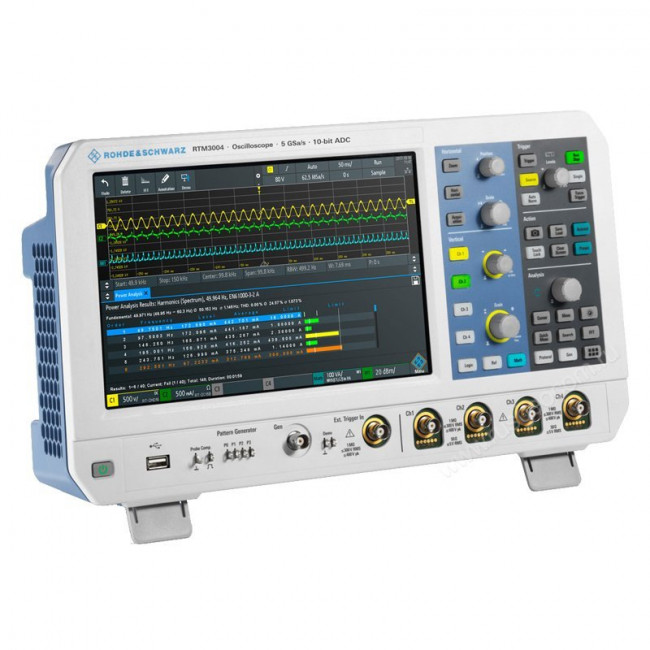

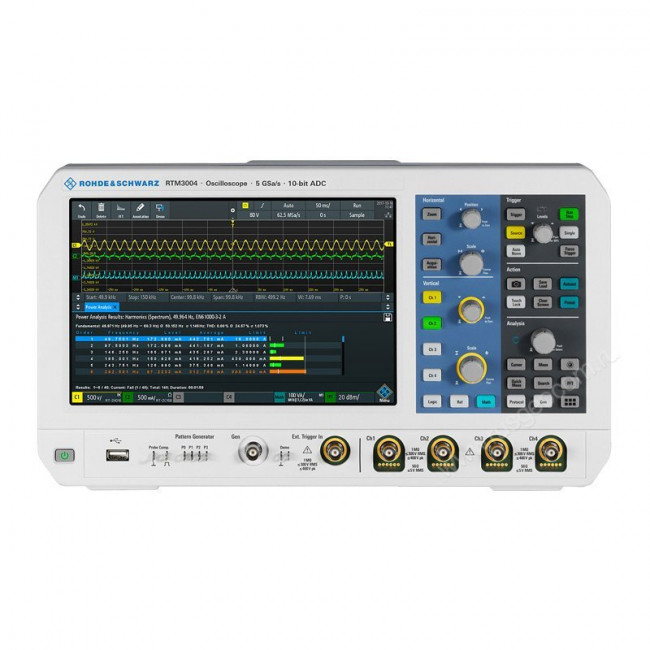

Цифровой осциллограф Rohde&Schwarz RTM3004 оснащен 16 логическими и 4 аналоговыми каналами. 10-битный АЦП обеспечивает четырехкратное улучшение вертикального разрешения и подключение нескольких электронных компонентов.

Основные характеристики:

  • Полоса пропускания для логических каналов 400 МГц, для аналоговых – 100 МГц.
  • Частота дискретизации 2,5 ГВыб/с.
  • Время нарастания 3,5 нс.
  • Опция RTM-B6 позволяет генерировать сигналы произвольных форм.
  • Диапазон временной развертки от 0,5 нс/дел до 500 с/дел.
  • Тестирование по маске поможет при диагностике плат и оборудования одной модели, например, на производстве и в сервисных центрах.
  • Скорость обновления до 64 осциллограмм в секунду, что позволяет выполнять более трех десятков различных измерений.
  • Логический анализатор, который позволяет работать со смешанными сигналами.

Шины SPI и CAN/LIN позволяют мгновенно передавать сообщение от одной интегральной схемы к другой. Цифровой осциллограф Rohde&Schwarz RTM3004 не только способен воспроизводить сигналы, но и создавать их, что позволяет проводить тестирование интерфейсов передачи данных.

Технология QuickView и поддержка быстрого преобразования Фурье обеспечивают мгновенную обработку накопленной информации. Также, при использовании автоматического выполнения математических операций, вы быстро составите наглядный отчет.

USB-порт, расположенный на корпусе осциллографа Rohde&Schwarz RTM3004 предназначен для подключения внешних запоминающих устройств. Также, с помощью съемных носителей можно обновить встроенное ПО осциллографа.

LAN-интерфейс служит для передачи результатов измерений в локальную сеть. С его помощью, вы можете использовать осциллограф в аудиториях образовательных учреждений или для демонстрации хода работы заказчикам.

Встроенная память осциллографа рассчитана на 2048 отсчетов по 6 разрядов. За счет этого, вы можете быстро анализировать состояние плат с большим количеством компонентов, не перенося промежуточные результаты на внешние носители информации.

На емкостном дисплее с диагональю 10,1 дюйма удобно просматривать все необходимые результаты измерений. Сенсорное управление обеспечивает простоту ввода данных, а также позволяет оставлять комментарии и помечать нужные участки осциллограмм прямо во время измерений.

Система вертикального отклонения
Входные каналы 4 осциллографических 16 логических (RTM-B1)
Полосы пропускания для аналоговых каналов 100 МГц
Максимальная входная частота для логических каналов 400 МГц
Время нарастания переходной характеристики (расчетное) 3,5 нс
Диапазон значений коэффициента отклонения по вертикали На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел
Импеданс Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ
Логические каналы: 100 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК)
Логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки От 0,5 нс/дел до 500 с/дел
Погрешность временной развертки 2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала
Система сбора данных
Частота дискретизации аналоговые каналы 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием)
Частота дискретизации логические каналы 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник)
Глубина памяти 40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15)
Вертикальное разрешение 10 бит(16 бит в режиме high-resolution)
Скорость обновления До 64’000 осциллограмм/с
Система синхронизации
Источники синхронизации Аналоговые каналы, логические каналы (опционально)
Режимы запуска Автоматический, ждущий, однократный
Виды запуска Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429
Анализ осциллограмм
Автоматические измерения До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика
Курсорные измерения ВерАнализ осциллограммтикальные, горизонтальные, V-marker
Математика 17 базовых фунций, БПФ
Тестирование по маске Тестирование по критерию годен/не годен;
Дополнительные возможности
(Опция RTM-B6)
Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей
Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц
Импульс/прямоугольный: 0.1 Гц – 10 МГц
пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц
Шум: макс. полоса 25 МГц
Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек
Типы модуляции: AM, FM, ASK, FSK
4 битные тестовые последовательности
I2C, SPI, UART, CAN/LIN
Цифровой вольтметр (DVM) Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз
Частотомер Измерения: частота, период, Разрешение: 6 разрядов;
Дисплей
Тип Емкостной цветной сенсорный, диагональ 10.1 дюймов
Разрешение 1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы USB host, USB device, LAN
Габаритные размеры (Ш×В×Г) 390×220×152 мм
Масса 3,3 кг
