Производитель | СТРОЙПРИБОР |
Характеристика | Диапазон: упругости 5-300 МН/м2, силы 0,1-10 кН |
Госреестр | Да |
Гарантия | 18 месяцев |
Description
Динамический плотномер грунтов ПДУ-МГ4.01 "Удар" предназначен для тестирования насыпных оснований дорог и конструкций. Прибор моделирует нагрузку на грунт с помощью свободно падающего груза известной массы, динамическое усилие передается грунту посредством нагрузочной плиты. Специальные датчики снимают показатели деформации основания: определяется геометрическая величина сжатия и ее линейная скорость, на основе которых и производится автоматический расчет динамического модуля упругости покрытия, а также определяется усилие взаимодействия.
Характеристики ПДУ-МГ4.01 полностью соответствуют назначению прибора: плотномер позволяет измерять усилия до 4 кН при точности 1% ± 20 Н, а перемещения - до 0,999 мм. Для модуля упругости диапазон составляет от 5 до 300 МН/м2.

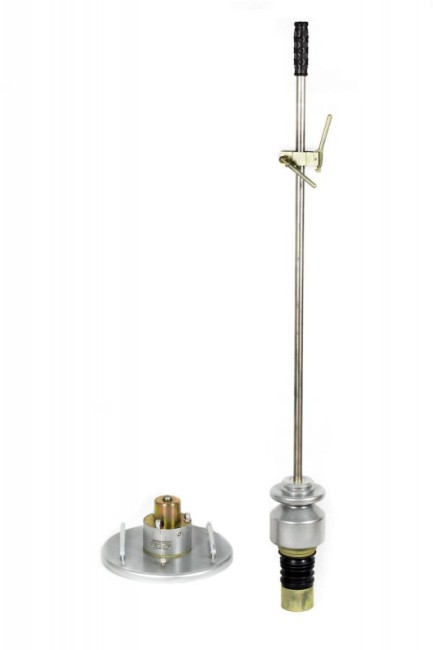

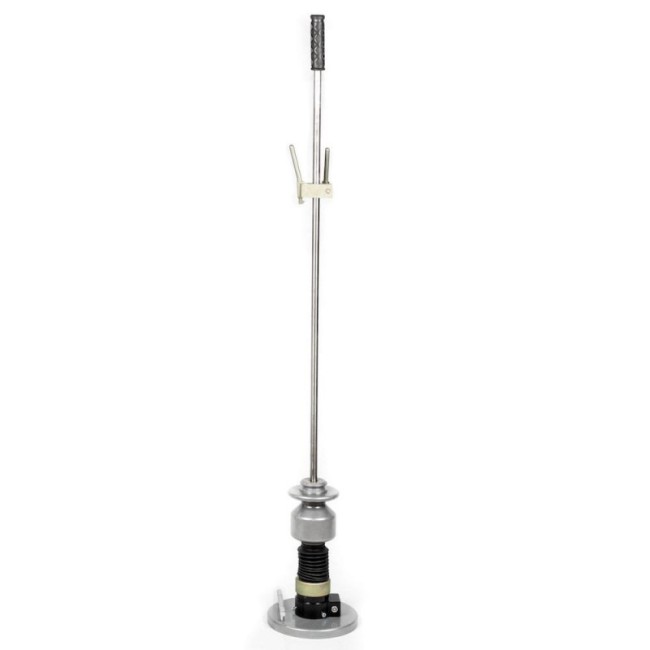

Конструктивно плотномер ПДУ-МГ4.01 выполнен в виде плиты и вертикальной направляющей с амортизирующим элементом и перемещающимся по ней грузом. В основании к направляющей закреплен тензометрический датчик. Масса нагрузочной плиты составляет 5 кг при диаметре 200 мм.

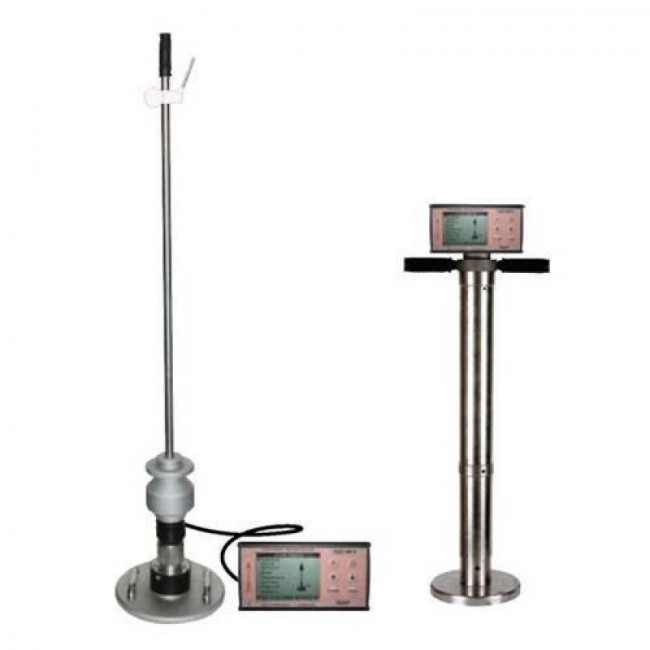

Электронная схема плотномера ПДУ-МГ4.01 вместе с элементами питания смонтирована в выносном герметичном корпусе - лёгкий и удобный пульт позволяет управлять плотномером с удобной для оператора позиции.
Другие особенности плотномера ПДУ-МГ4.01:
- наличие встроенной памяти, позволяющей сохранять до 999 результатов;
- все полученные результаты - значение модуля упругости, деформации и нагрузки - автоматически обрабатываются электроникой прибора и выводятся на жидкокристаллический экран;
- плотномер совместим с персональным компьютером и допускает передачу данных для дальнейшей обработки;
- прибор внесён в Госреестр РФ, и данные, полученные с его помощью, могут быть использованы в официальных документах и отчётах.
Комплектация:
- Плотномер грунтов динамический СТРОЙПРИБОР ПДУ-МГ4.01 Удар с электронным блоком
- USB кабель связи с ПК
- Программное обеспечение
- Руководство по эксплуатации
- Упаковочная тара
Диапазон измерения модуля упругости | 5…300 МН/м2 |
---|---|
Диапазон измерения силы | 0,1…10 кН |
Абсолютная погрешность измерения силы, где F-измеренная сила, H | ±(0,01F+20) Н |
Диапазон измерений перемещения штампа | 50...9999 мкм |
Абсолютная погрешность измерения перемещения штампа, где L – измеренные перемещения | ±(0,03L+10) мкм |
Высота падения груза | 0,85 м |
Диаметр нагрузочной плиты | 200 мм |
Габаритные размеры, (высота) | 1,3 м |
Гарантия | 18 месяцев |
Масса | 16 кг |
