Описание
Прибор ПДС-МГ4 предназначен для контроля свай сейсмоаккустическим методом в соответствии с ПНСТ 804-2022 "Сваи. Сейсмоаккустический метод контроля длинны и сплошности". Прибор позволяет определять глубину забивки свай и локализацию дефектов свае (деформацию профиля поперечного сечения сваи, трещины), забитой в различные грунты. Прибор может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.
Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

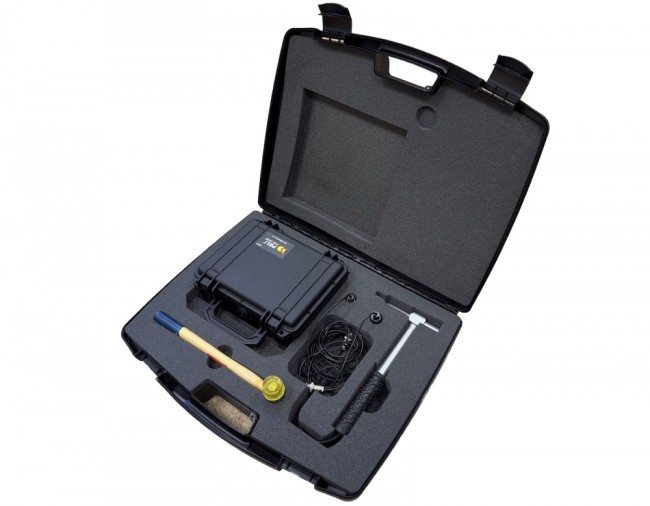

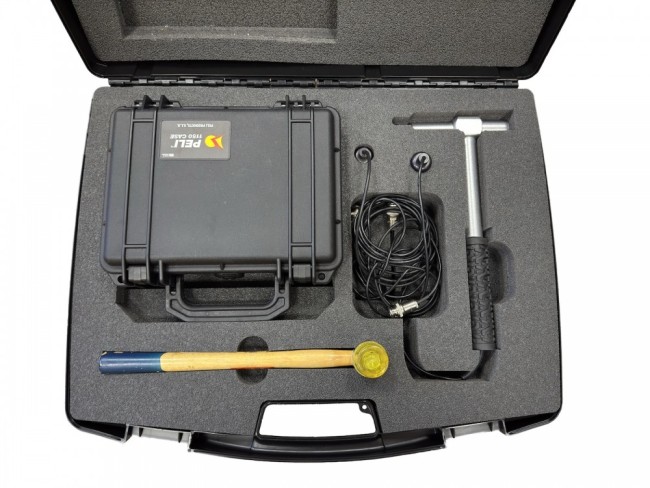

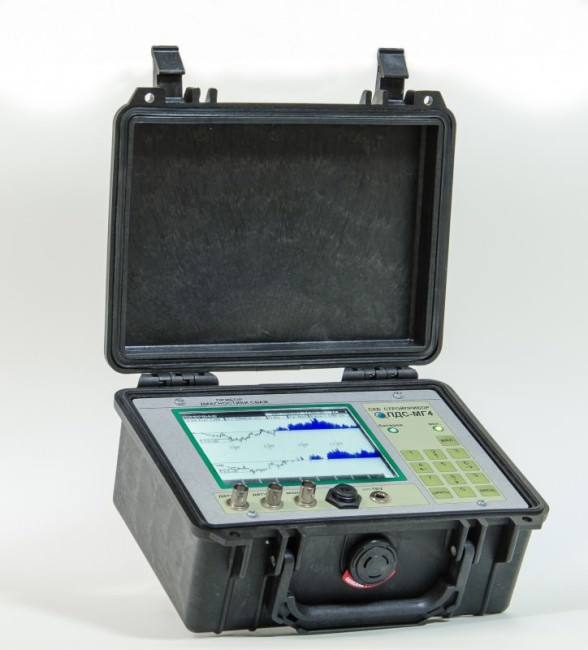

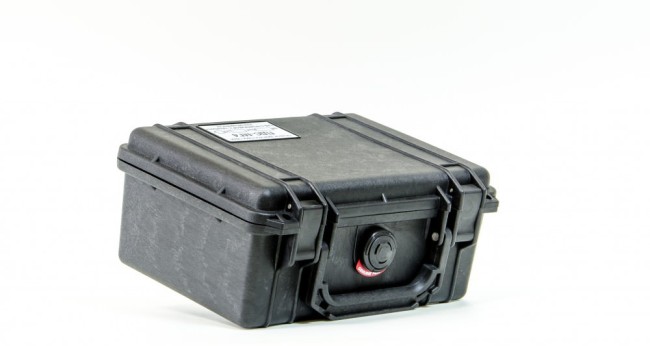

Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.
Прибор ПДС-МГ4 используется так же при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.
| Количество измерительных каналов | 2 |
| Рабочая полоса частот, Гц | 10 - 8000 |
| Частота дискретизации, кГц | 62,5 |
| Число отсчетов при измерении | 2048 - 16384 |
| Динамический диапазон, дБ | от 0 до 60 |
| Регулируемый усилитель, дБ | от 0 до 26 |
| Габаритные размеры, мм | 240×200×110 |
| Масса прибор, кг, не более | 3 |
СТОИМОСТЬ ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ (УЗНАВАТЬ У МЕНЕДЖЕРА)
| Комплектация | Базовый комплект поставки | Доп. комплектация 1 (диагностика свай) | Доп. комплектация 2 (диагностика свай и сейсморазведка) | Доп. комплектация 3 (режим «Сейсмо» сейсморазведка 2D) | Доп. комплектация 4 (режим «Сейсмо» вибрация) |
| Блок электронный ПДС-МГ4 | 1 | 1 | 1 | 1 | 1 |
| Сейсмоприемник | 1 | 1 | 2 | 2 | 2 |
| Молоток ударный | 1 | 1 | 1 | 1 | 1 |
| Молоток с датчиком силы | 1 | 1 | 1 | 1 | |
| Приспособления для крепления сейсмоприемников на грунт | 1 | ||||
| Темпер с массой падающего груза 5 кг | 1 | ||||
| Темпер с массой падающего груза 10 кг | 1 | ||||
| Геофон GS-ONE 4,5 Гц (вертикальный) | 2 | ||||
| Геофон GS-ONE 4,5 Гц (горизонтальный) | 2 | ||||
| Кабель удлинитель (30 м) | 1 | ||||
| Сейсмодатчик двухкоординатный СД-2D | 1 | ||||
| Вертикальный геофон ВС-04 | 1 | ||||
| Кабель связи с ПК | 1 | 1 | 1 | 1 | 1 |
| Программное обеспечение | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации. Паспорт | 1 | 1 | 1 | 1 | 1 |
| Упаковочный футляр | 1 | 1 | 1 | 1 | 1 |
Характеристики
| Производитель | СТРОЙПРИБОР |

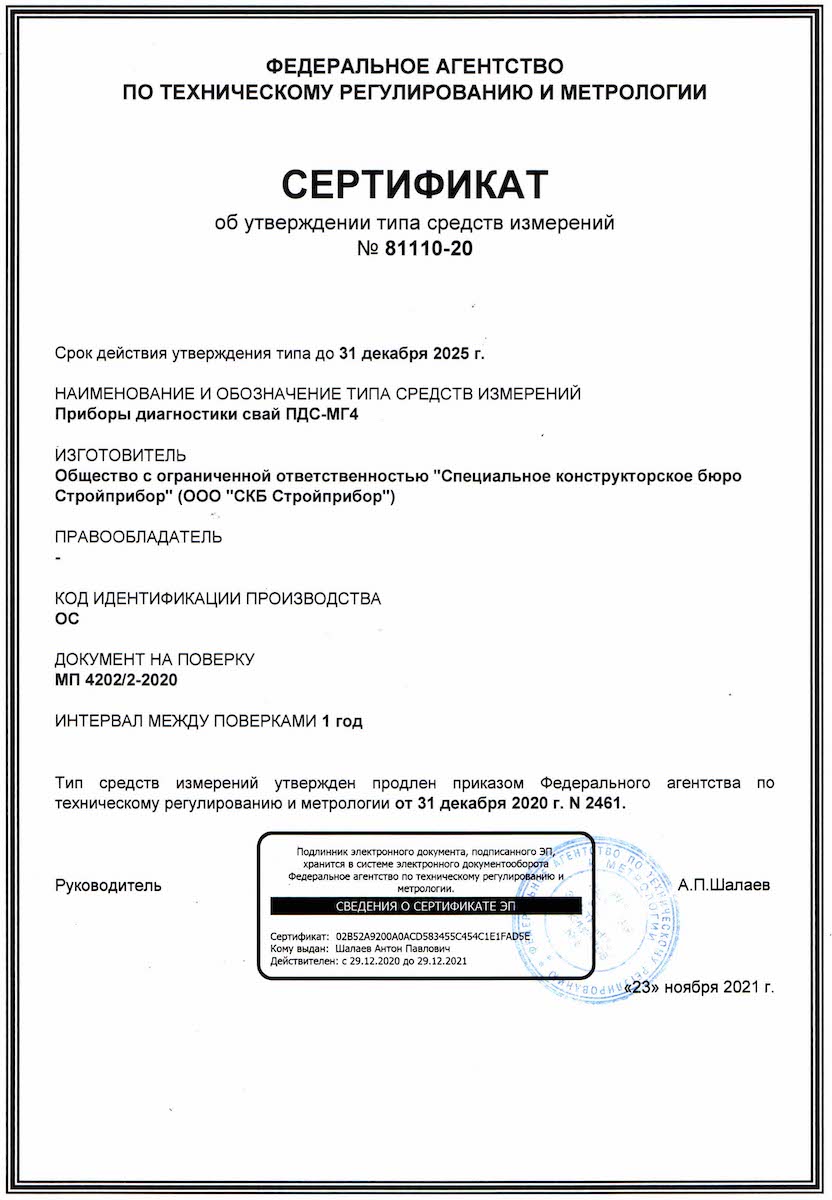

| Госреестр | Да |
| Гарантия | 18 месяцев |
