Описание
Трассоискатель ТЕХНО-АС Успех АГ-309.30М предназначен для поиска и исследования подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Устройство помогает точно определить местоположение коммуникаций и выявить неисправности кабельных линий.
Основные особенности

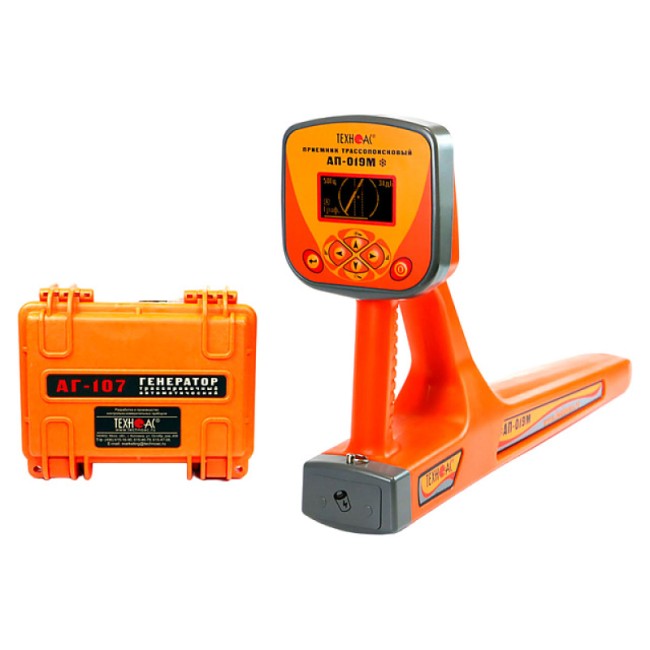

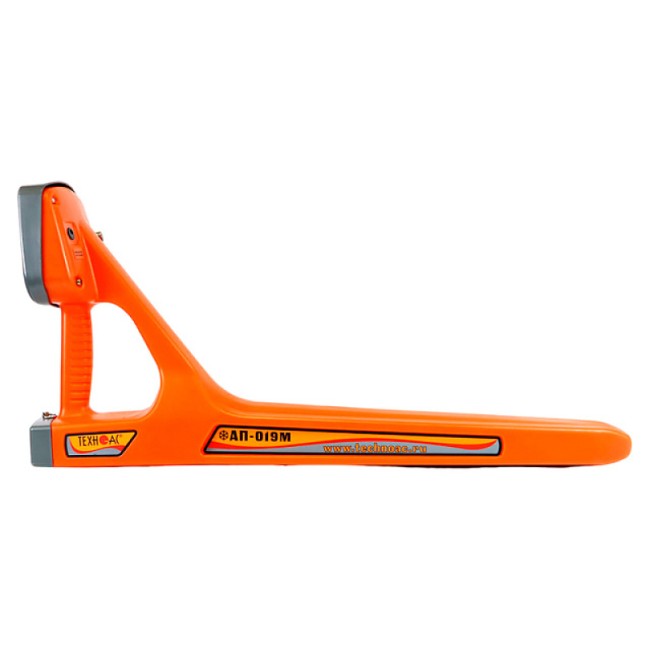

Комплект включает приемник в виде моноблока с морозоустойчивым ЖК дисплеем и компактный автономный генератор АГ-107. Приемник отображает трассу на экране, рассчитывает глубину залегания коммуникации до 10 метров и определяет величину тока в линии. Генератор АГ-107 имеет выходную мощность до 60 Вт и встроенный заряжаемый аккумулятор.

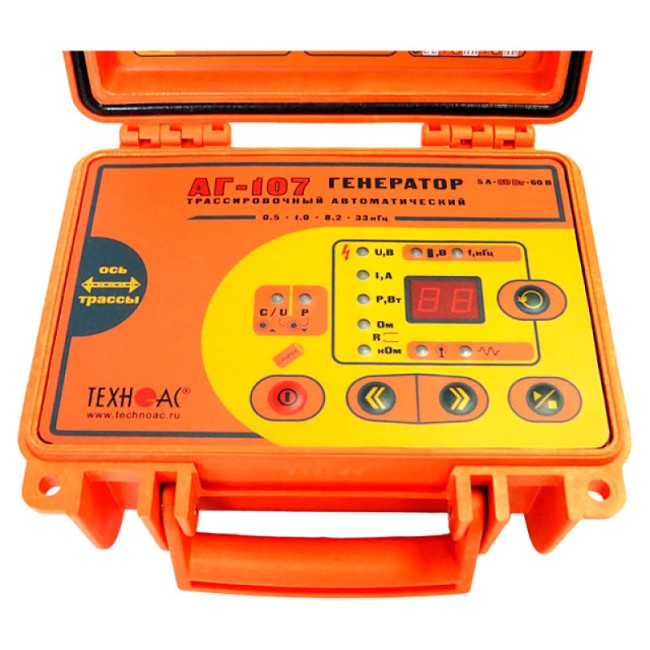

Особенности генератора
Генератор обладает важными функциями: максимальная выходная мощность до 30 Вт в непрерывном режиме и до 60 Вт в прерывистом режиме. Он работает от внешнего источника питания в диапазоне 10-25 В. Встроенный мультиметр отображает напряжение, ток, сопротивление и мощность на выходе или напряжение питания.
Это надежное и инновационное оборудование облегчает поиск и обследование подземных коммуникаций. Высокая точность и удобство использования делают его незаменимым инструментом для специалистов инженерных коммуникаций.
Характеристики
| Производитель | Техно-АС |
| Звуковая индикация | встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок |
| В зависимости от "модуляции", ≥ | 48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах |
| Диапазон частот "Радио" | 8…40 кГц |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10максимально допустимое напряжение 15 |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Степень защиты корпуса | IP65 |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
| Вес электронного блока, не более | 2 кг |
| Габаритные размеры | 330 х 140 х 700 мм |
| Режимы "модуляции" (сигналы специальной формы) | - прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон температур эксплуатации / хранения | -30…+60 / -30…+60°С |
| Габаритные размеры электронного блока (кейса), не более | 216 х 180 х 105 мм |
| Источник питания | 4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч) |
| "Антенные" режимы | встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН" |
| Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% |
| Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001....9,99 А |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Масса | 2,1 кг |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
| Варианты подключения к исследуемой коммуникации | "контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и дост |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0....9,99 м |
| Автоматические выключения прибора | при напряжении питания < 8 Впри напряжении питания > 15,7 Впри коротком замыкании выхода в процессе автосогласованияпри несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп"через ≈100 сек. в режиме "стоп |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивлен |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 Аручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования |
| Управление чувствительностью | автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты" |
| Время работы ("жизненный цикл") | при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Втпри внешнем источнике питания, полностью определяется его свойствами и, соответственно |
| Визуальная индикация | OLED дисплей,178х64 пикс., 16 градаций "серого" |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 80 Вт;- например, аккумуляторы автомобильные "12 В"5 |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А;- обеспечивает генерацию одновременно с зарядкой5 |
| Точность измерения тока принимаемого сигнала | ±5% |
| Точность определения глубины залегания | ±5% |
| Ограниченная программой, ≥ | 30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом |
| Количество встроенных датчиков | 4 |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
Комплектация
- Трассопоисковый приемник АП-019М
- Генератор АГ-107
- Устройство зарядное АГ107.02.010
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейки для приемника - 4 шт.
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Сумка для приемника солнцезащитная (чехол 53238)
- Руководство по эксплуатации
- Паспорт
