Цифровой осциллограф RIGOL DHO814

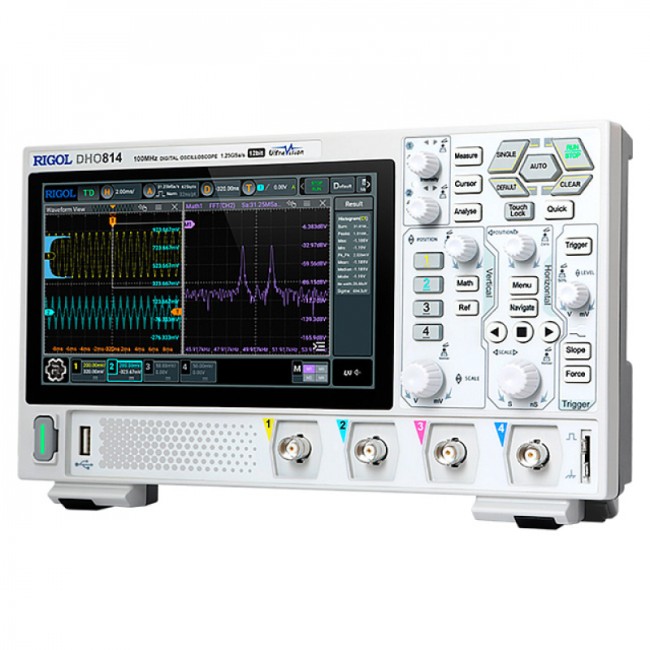

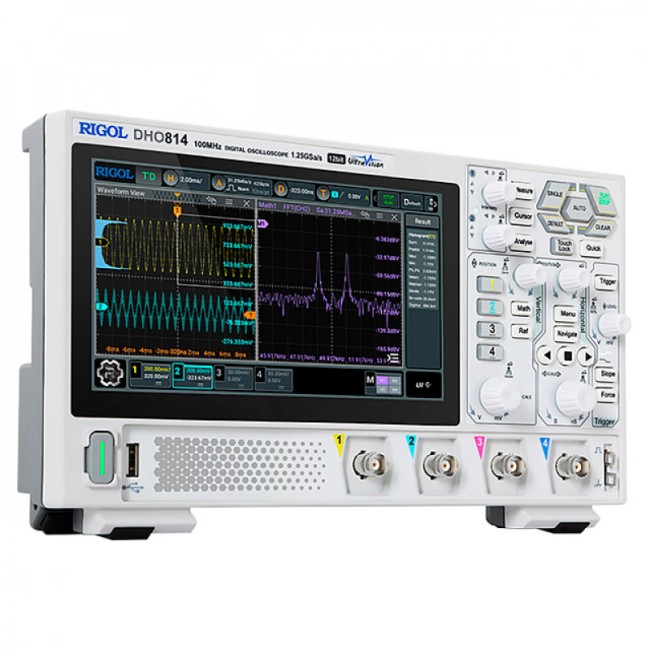

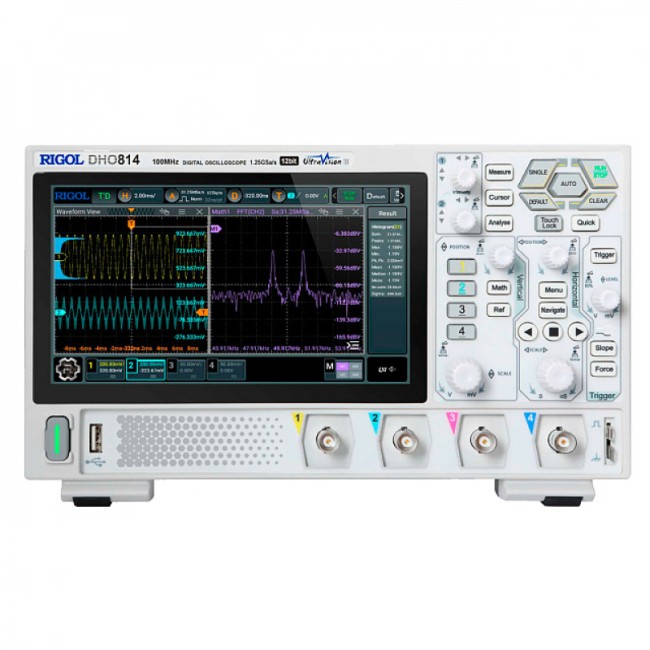

Цифровой осциллограф RIGOL DHO814 – компактный прибор с 7-дюймовым сенсорным дисплеем, который отличается от других лабораторных устройств своего ценового диапазона улучшенными характеристиками и расширенной функциональностью. Он оснащен четырьмя аналоговыми каналами с полосой пропускания 100 МГц и обеспечивает 12-битное разрешение по вертикали при максимальной частоте дискретизации 1,25 Гвыб/с на один канал и при скорости захвата до 1 000 000 осциллограмм/с, обеспечивая возможность визуального исследования динамичных сигналов сложной формы при решении широкого круга задач. Расширенный набор интерфейсов позволяет легко интегрировать изделие в состав измерительных систем и автоматизированных установок, обеспечивая совместное функционирование с другим лабораторным и компьютерным оборудованием.

Функциональные особенности

Четырехканальный осциллограф RIGOL DHO814 построен на ASIC-чипсете Centaurus AFE, благодаря чему характеризуется высокой чувствительностью за счет низкого уровня собственных шумов. Помимо автоматических и курсорных измерений, стандартно реализованы возможности базового анализа спектральных характеристик с помощью функции БПФ, отслеживания фазовых параметров в режиме XY, декодирование стандартного перечня протоколов и проверка соответствия осциллограмм заданной маске с автоматическим тестированием по принципу "годен - негоден". Цифровой осциллограф поддерживает многооконный режим, позволяя контролировать разные параметры одновременно. Встроенный 4-разрядный вольтметр и частотомер, которые действуют независимо от системы сбора данных осциллографа и поддерживают запись статистики, позволяют контролировать электрические параметры в любом аналоговом канале с повышенной точностью.

Преимущества RIGOL DHO814

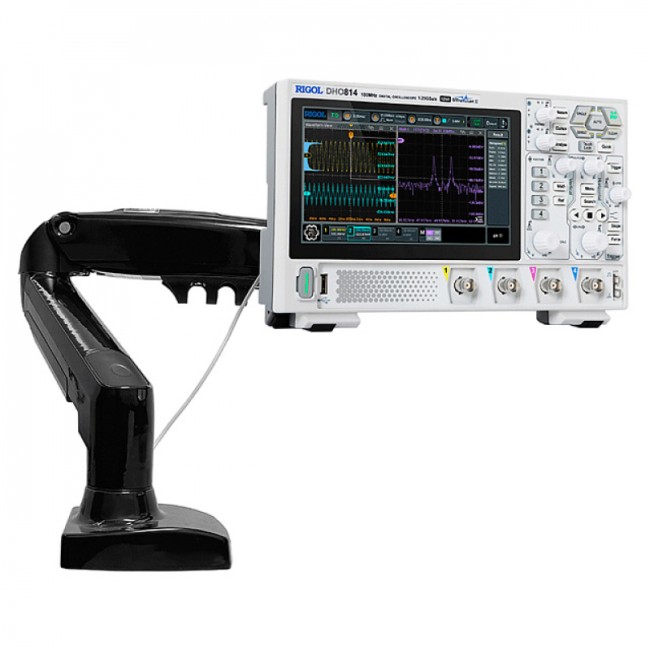

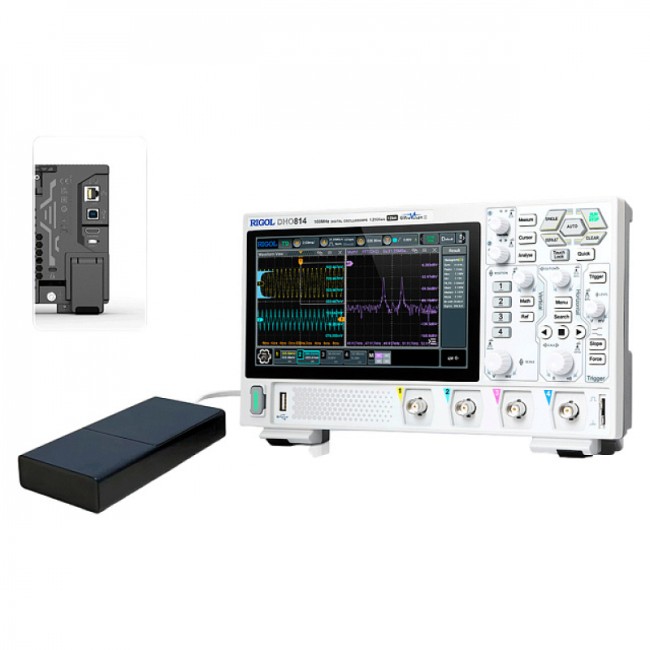

• Мобильность – осциллограф, вес которого не превышает 1,8 кг, выполнен в корпусе толщиной менее 80 мм при сложенных ножках и может без усилий удерживаться в руке или крепиться в держателе либо на стене с помощью VESA-кронштейна; питание стандарта Type-C дает возможность работать не только от сетевого преобразователя PD, но и от повербанка соответствующего типа в местах без доступа к электросети.

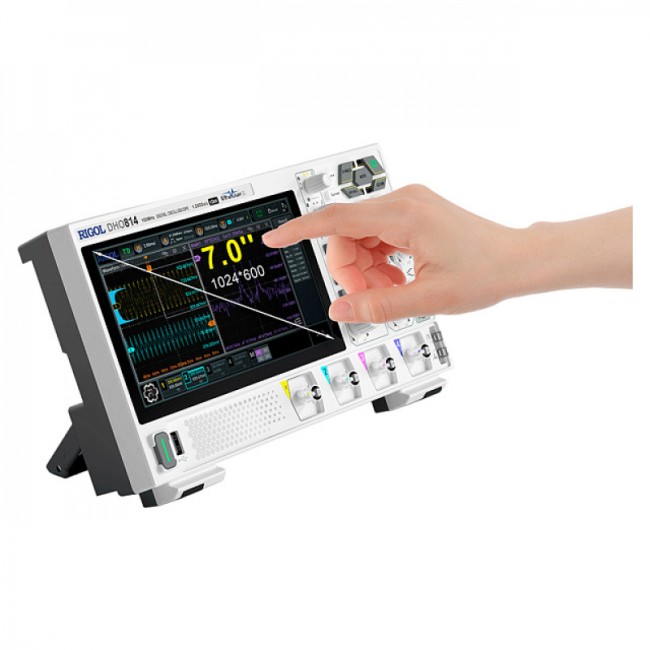

• Сенсорное управление с распознанием "смартфонных" жестов обеспечивает простой доступ ко всем функциям через контекстное меню с интуитивно понятными символами, упрощая и ускоряя выполнение настроек, активацию нужных режимов и обработку данных.

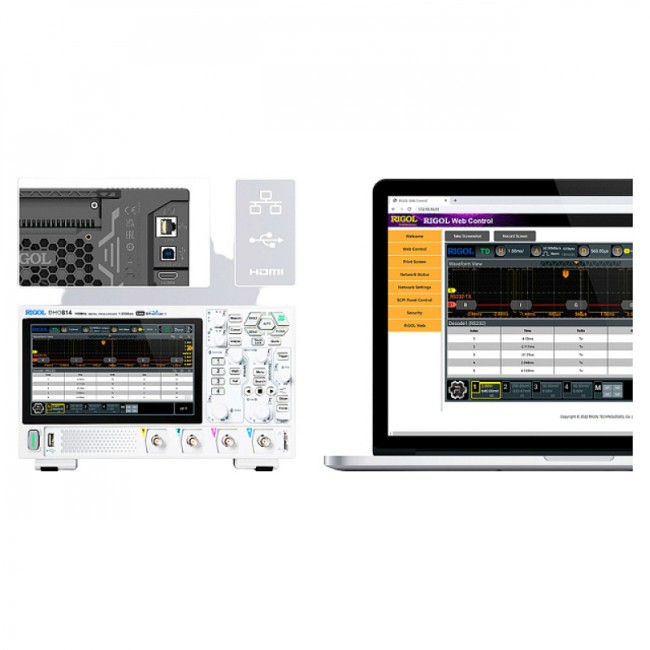

• HDMI-выход может использоваться для трансляции изображения с дисплея на внешнее устройство, когда прибор применяется для демонстрационных нужд и образовательных задач.
