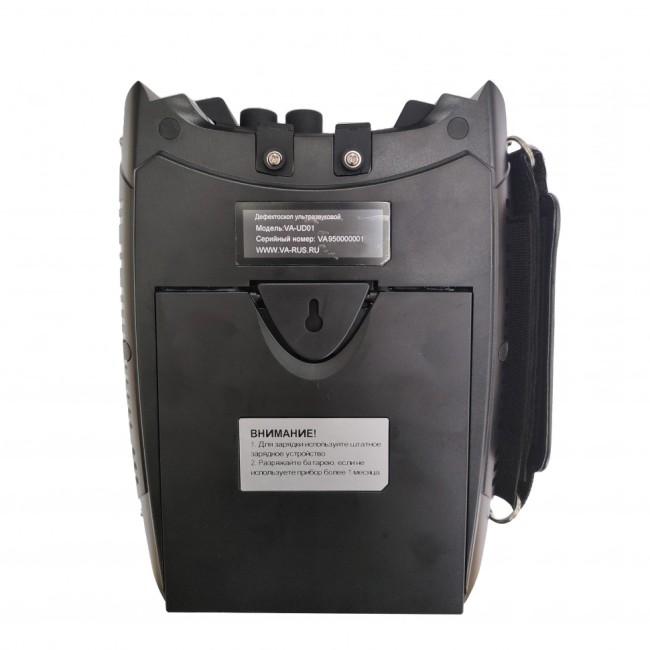

Ультразвуковой дефектоскоп VA-UD01 с поверкой

Ультразвуковой дефектоскоп VA-UD01 - незаменимый инструмент для обнаружения внутренних дефектов и нарушений однородности материалов и конструкций. Он также позволяет измерять толщину стенок, когда доступ к объекту возможен только с одной стороны.

Кроме того, прибор может использоваться для контроля качества сварных соединений.

Для удобства пользователей прибор отображает сигнал в виде B-скана и обеспечивает полный контроль, сохраняя результаты измерений в собственной памяти с возможностью передачи данных на персональный компьютер.

Назначение прибора:
обнаружение внутренних дефектов в материалах, таких как нарушения однородности, сплошности, трещины, коррозия, расслоения и другие;
контроль качества сварных швов;
измерение толщины материала.

Технические характеристики:

Диапазон контроля: от 0 до 9999 мм.

Скорость: от 1000 до 9999 м/с.

Количество сохраняемых каналов: 10.

Количество сохраняемых осциллограмм сигналов: 100.

Количество сохраняемых записей: 10 записей продолжительностью 5 минут каждая.

Усиление: от 0 до 110 дБ.

Задержка отображения: от -15 до +3400 мкс.

Задержка преобразователя: 0–1000 мкс.

Частота: 0,2–15 МГц.

Уровень шума: ≤ 10%.

Демпфирование преобразователя: 50 Ом, 75 Ом, 150 Ом, 500 Ом.

Автоматически регулируемая частота повторного срабатывания преобразователя: низкая, средняя, высокая, 5–1000 Гц.

Чувствительность: > 62 дБ (глубина: 200 мм, плоскодонный отражатель Ф2).

Разрешающая способность: > 40 дБ.

Отбраковка по линейности: цифровая, 0–80%.

Погрешность линейности по вертикали: ≤ 3%.

Погрешность линейности по горизонтали: ≤ 0,1%.

Динамический диапазон: ≥ 32 дБ.

Энергия импульса: фиксированная.

Длительность импульса: 50–1000 нс.

Оперативная память: 1 Гб.

Температура окружающей среды: от +15 до +25 °С.

Относительная влажность окружающей среды: не более 80%.

Время работы: ≥ 20 часов.

Габариты и размеры:

Габаритные размеры и вес в упаковке: 440×350×160 мм, 5,925 кг.

Габаритные размеры и вес без упаковки: 220×185×58 мм, 1,310 кг.

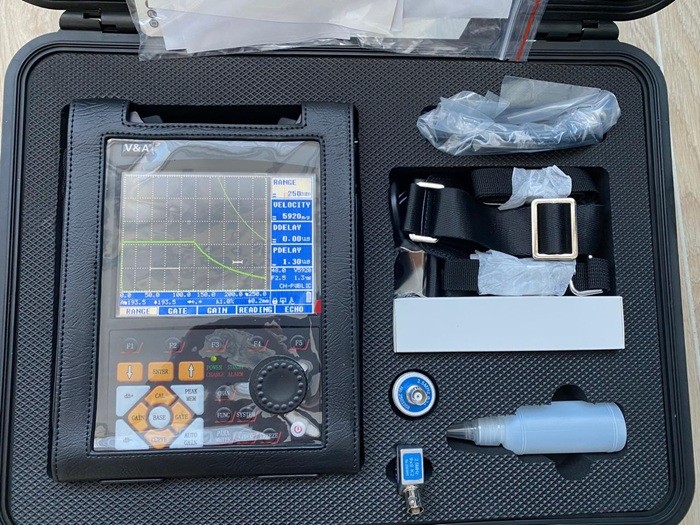

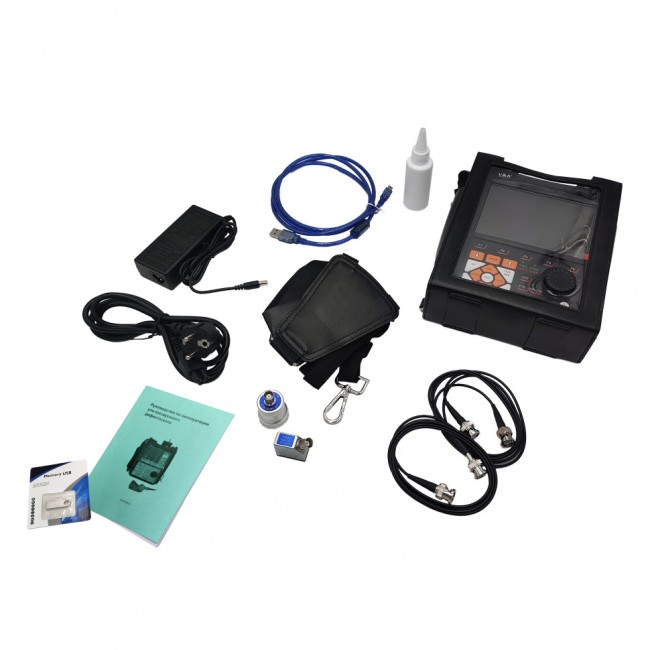

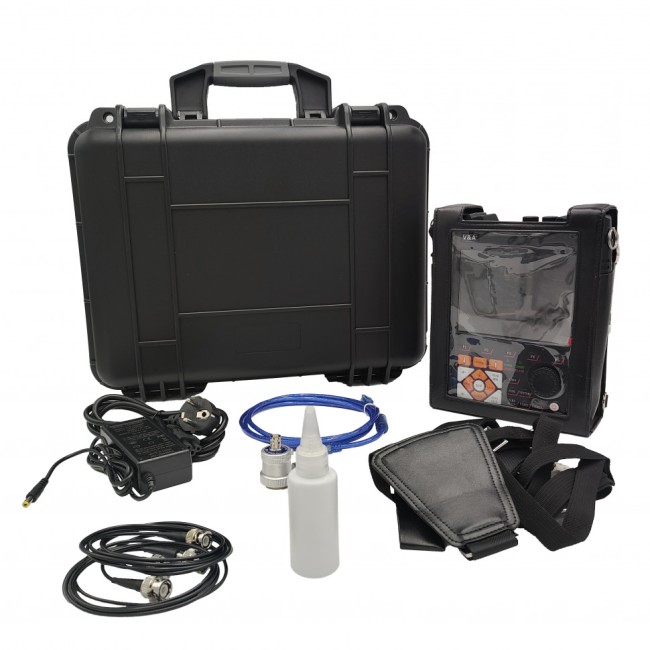

Комплектация:

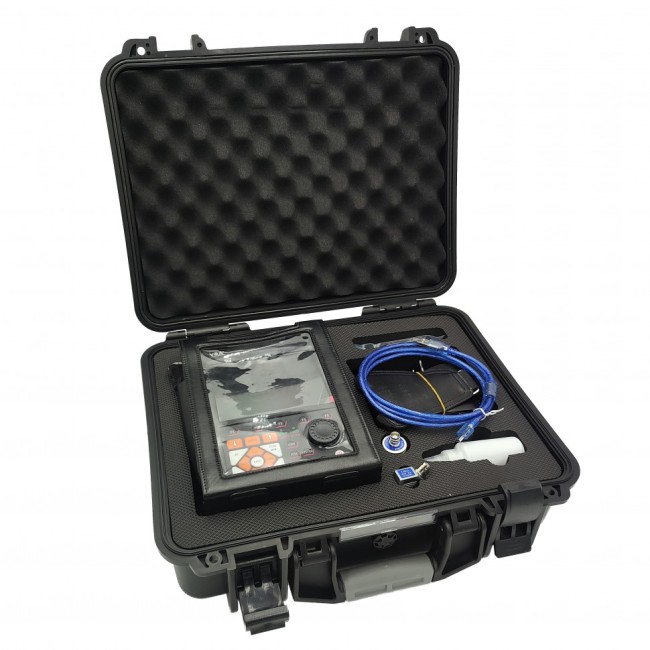

Кейс для переноски.

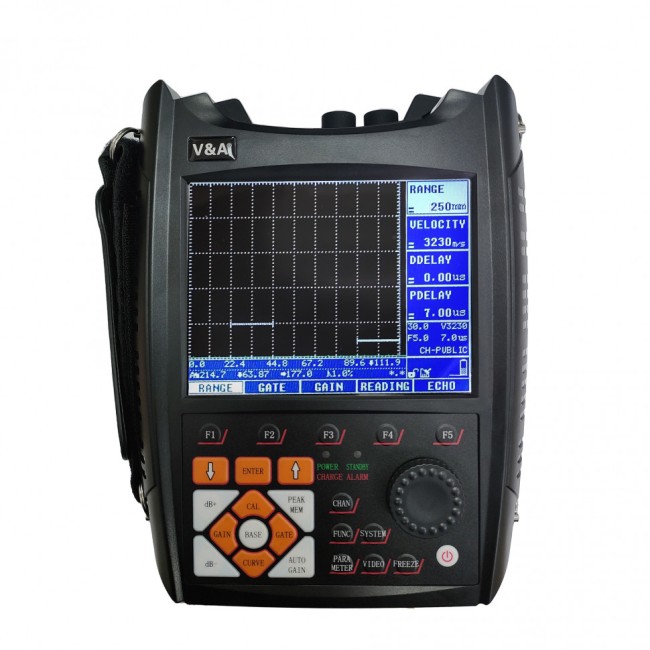

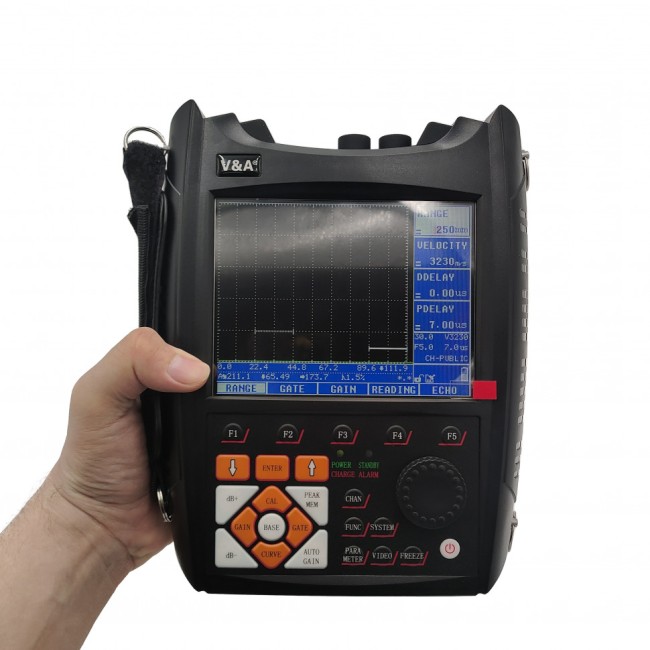

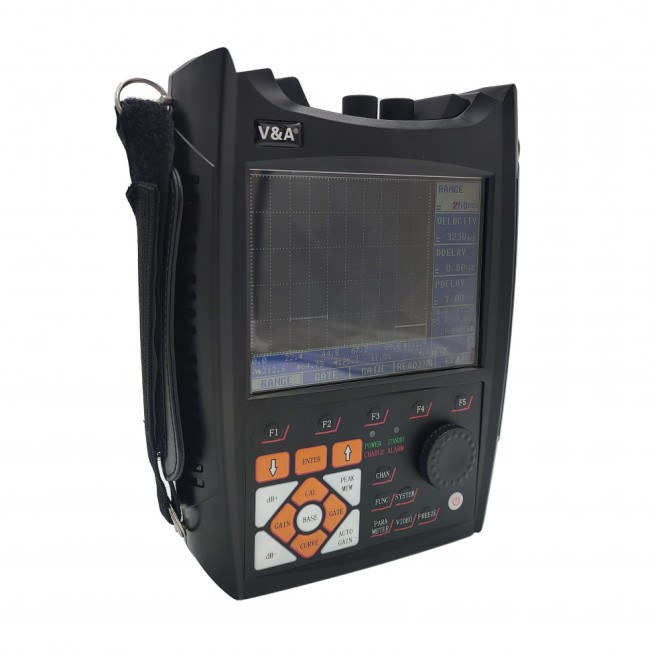

Цифровой дефектоскоп.
Предохранительный чехол.
Руководство по эксплуатации (электронный вид можно скачать здесь).

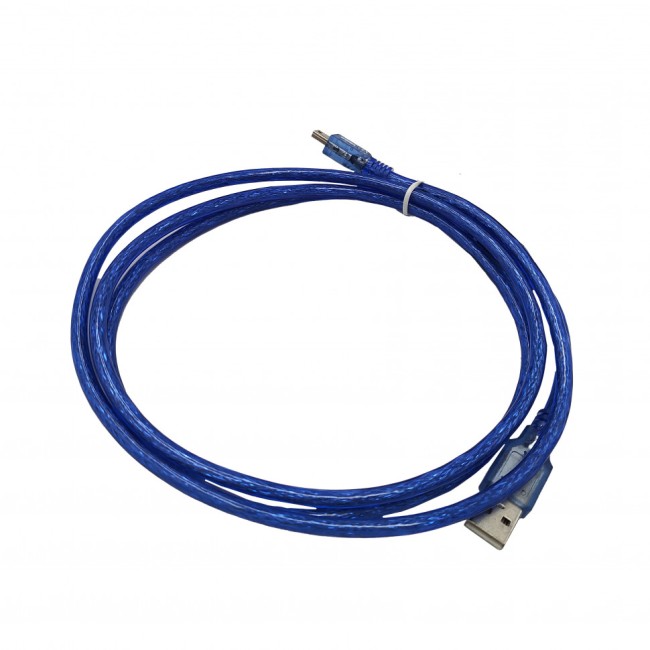

Соединительный провод с разъёмом типа Mini USB.

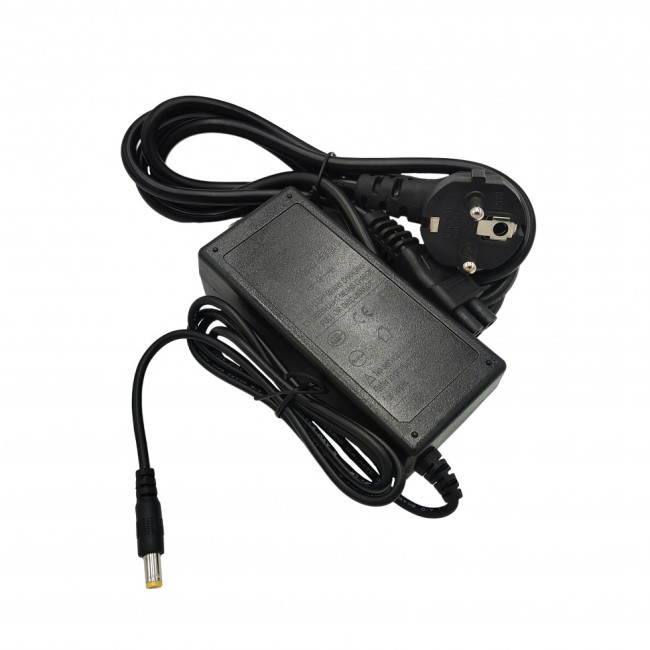

Внешнее зарядное устройство.
Кабель для подключения преобразователя.
Ёмкость для контактной жидкости.

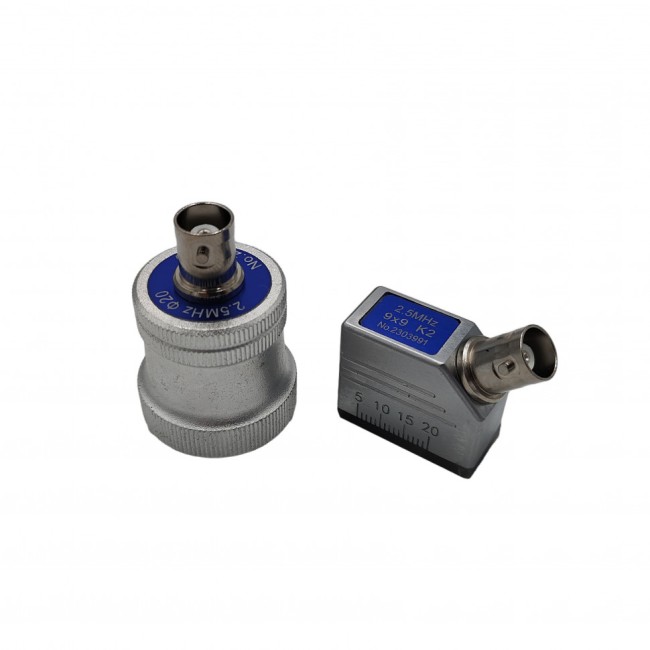

Наклонный преобразователь, 9×9, К2, 2,5 МГц.
Прямой преобразователь, диаметр 20, 2,5 МГц.
Комплект ремней.
USB-накопитель с программным обеспечением для ПК.
