Производитель | АКИП |
Характеристика | Полоса пропускания: 20 ГГц Количество каналов: 2 |
Description

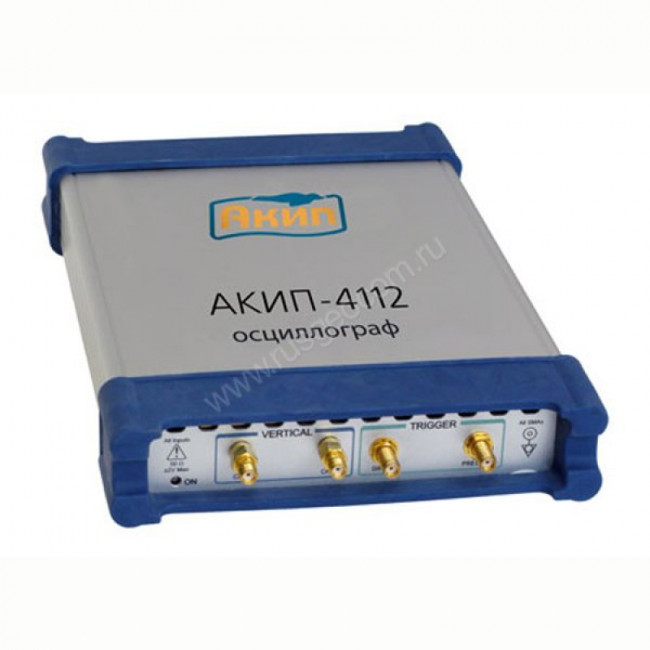

- USB-осциллограф-стробоскоп;
- 2 канала + вход внешней синхронизации (Ext),
- полоса пропускания: 20 ГГц или 10 ГГц (переключаемая),
- максимальная частота стробирования до 1 МГц,
- макс. экв. частота дискретизации: 15 Твыб/с (период. сигнал),
- макс. объем памяти: 32 К/канал, 16 бит АЦП;
- автоизмерения (138 параметров), статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F), 61 математическая функция (до 4-х функций одновременно),
- БПФ в 2-х каналах, до 10 прямых и до 4 статистических измерений выполняемых одновременно, гистограммы (напряжение/ время), усреднение, огибающая, послесвечение, "глазковые" диаграммы, измерение джиттера, допусковый контроль (тест по "маске"); режим осциллографа в реальном времени до 100 МГц.
- доп. вход: внешняя синхронизация с восстановлением тактовой частоты до 11,3 Гб/с.
- масса 1,2 кг.
Тип осциллографа | USB |
---|---|
Число каналов | 2 |
Полоса пропускания | 20 ГГц |
Максимальный объем памяти | 32 кБ |
АЦП | 16 бит |
Сопротивление входа | 50 Ом |

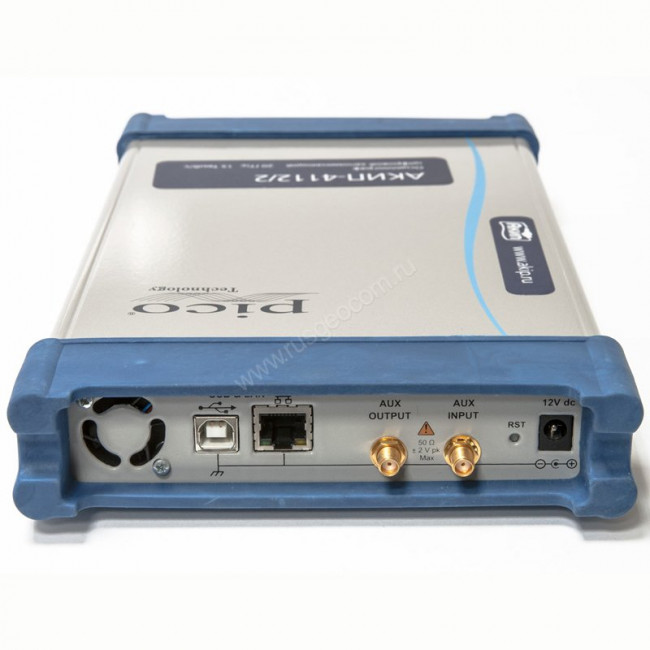

Интерфейс | USB | LAN |
Особенности | Цифровой стробоскопический USB-осциллограф. Максимальная частота стробирования до 200 кГц. Внешняя синхронизация до 2,5 ГГц, с делителем частоты до 14 ГГц. Автоизмерения (до 138 параметров включая измерение "глазковых" диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (ΔU, ΔT, ΔU/ΔT, F). Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах. До 10 прямых и до 4 статистических измерений выполняемых одновременно. Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение. Автоматизированный тест сигнала по "маске" (167 предустановленных шаблонов). Рефлектометр. |
Characteristics
Производитель | АКИП |
Характеристика | Полоса пропускания: 20 ГГц Количество каналов: 2 |
