RSA5065N - анализатор спектра реального времени серии RIGOL RSA5000 с рабочим диапазоном частот от 9 кГц до 6,5 ГГц и встроенными трекинг-генератором и векторным анализатором цепей. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу, который включает сразу нескольких приборов, таких как: анализатор спектра общего назначения, анализатор спектра в реальном времени, трекинг-генератор, векторный анализатор цепей, векторный анализатор сигналов (опция), измеритель электромагнитных помех (опция). Анализатор спектра RSA5065N предназначен для разработки, производства и измерений электронных и РЧ компонентов и устройств в промышленных и лабораторных условиях.

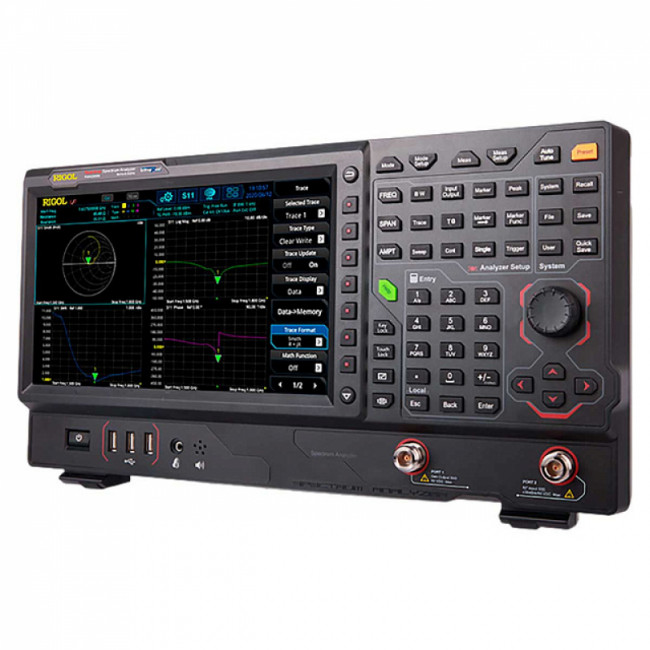

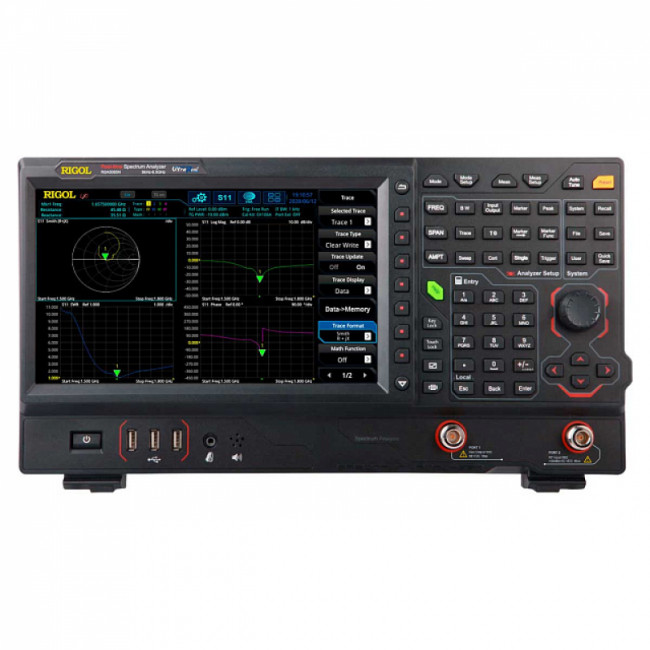

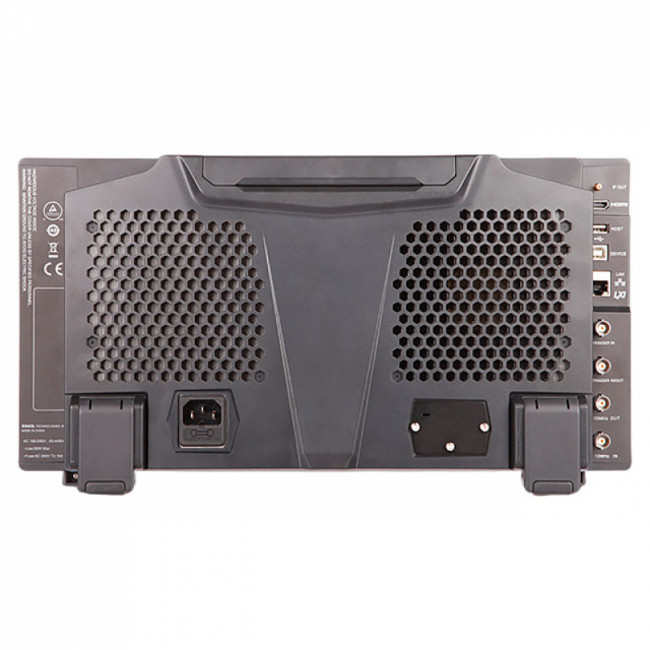

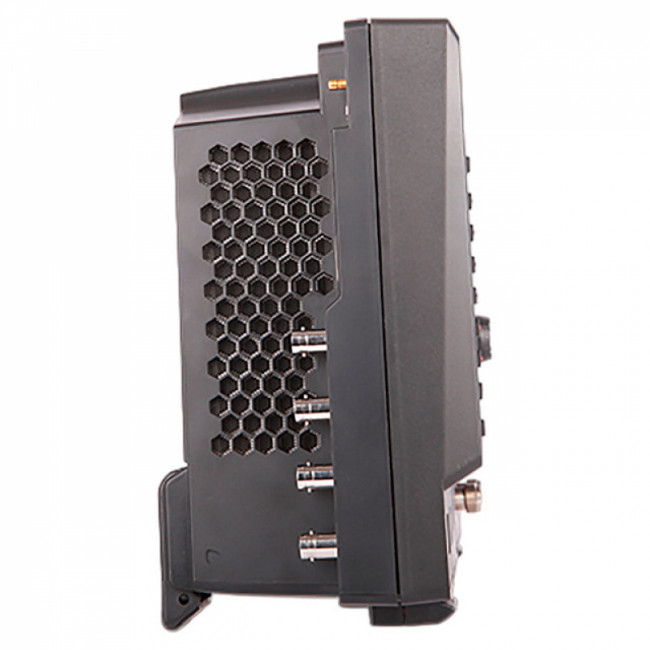

Прибор выполнен в настольном формате, имеет малый вес (чуть менее 5 кг) и удобную ручку для траспортировки или перемещения. Внешне анализатор спектра имеет вид моноблока, выполненного в современном дизайне и эргономике органов управления передней панели. Большой ёмкостный сенсорный цветной экран диагональю 10.1" позволяет комфортно проводить измерения и фиксировать результаты исследований. Пользовательский интерфейс разработан на основе сенсорной системы ввода с поддержкой жестов мультитач.

Особенности и преимущества

Встроенный трекинг-генератор до 6.5 ГГц
Встроенный векторный анализ цепей, измерение S-параметров
Технология Ultra-Real (возможность работы как анализатор спектра реального времени (RTSA), анализ спектра без слепого времени, сложные режимы отображения)
Низкий отображаемый средний уровень шумов (DANL):
Низкий уровень фазового шума:
Погрешность измерения амплитуды:
Наилучшее разрешение по частоте (RBW) 1 Гц
Большое количество измерительных функций
Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
Приложение для векторного анализа сигналов (опция)
Полоса анализа в реальном времени до 40 МГц (опция)
Различные режимы запуска, в том числе по частотной маске (FMT)
Программное обеспечение для ПК
Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов
Встроенные USB, LAN, HDMI интерфейсы связи

Параметры встроенного источника опорной частоты
Рабочий диапазон частот	от 9 кГц до 6,5 ГГц
Опорная частота	10 МГц
Точность при калибровке	<1 ppm <0,1 ppm (опция OCXO-C08)
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C	<0,5 ppm <0,005 ppm (опция OCXO-C08)
Старение	<1 ppm/год <0,03 ppm/год (опция OCXO-C08)
Режим анализатора спектра общего назначения (GPSA)
Точность определения частоты
Разрешение	span / (кол-во точек развертки-1)
Погрешность	± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение	1 Гц
Погрешность	± (определяемая частота × точность опорной частоты + разрешение счетчика)
Полоса обзора (Span)
Диапазон	нулевая, от 10 Гц до макс. частоты
Разрешение	2 Гц
Погрешность	± span / (кол. точек развертки-1)
Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C)
Отстройка 1 кГц	<-95 дБн/Гц (тип.)
Отстройка 10 кГц	<-106 дБн/Гц; <-108 дБн/Гц (тип.)
Отстройка 100 кГц	<-106 дБн/Гц; <-108 дБн/Гц (тип.)
Отстройка 1 МГц	<-115 дБн/Гц; <-117 дБн/Гц (тип.)
Полоса пропускания (RBW)
Разрешение ПЧ RBW (-3 дБ)	от 10 Гц до 3 МГц, с шагом 1-3-10
Точность RBW	<5%
Избирательность (60 дБ:3 дБ)	<5:1
Разрешение VBW (-3 дБ)	От 1 Гц до 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц
Параметры измерения амплитуды
Измерение уровня (fцентр ≥ 10 МГц)	от среднего уровня собственных шумов (DANL) до +30 дБм
Максимальный входной уровень
Постоянное напряжение	50 В
Непрерывный РЧ-сигнал	+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл.
Перегрузка	+33 дБм (2 Вт)
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом)
Без предусилителя
9 кГц...100 кГц	<-120 дБм (тип.)
100 кГц...20 МГц	<-135 дБм, <-140 дБм (тип.)
20 МГц…1,5 ГГц	<-142 дБм, <-145 дБм (тип.)
1,5 ГГц…2,7 ГГц	<-140 дБм, <-143 дБм (тип.)
2,7 ГГц…3,2 ГГц	<-138 дБм, <-141 дБм (тип.)
3,2 ГГц...5,5 ГГц	<-138 дБм, <-143 дБм (тип.)
5,5 ГГц…6,5 ГГц	<-138 дБм, <-141 дБм (тип.)
С предусилителем (опция RSA5000-PA)
100 кГц...20 МГц	<-152 дБм, <-160 дБм (тип.)
20 МГц…1,5 ГГц	<-162 дБм, <-165 дБм (тип.)
1,5 ГГц…2,7 ГГц	<-160 дБм, <-163 дБм (тип.)
2,7 ГГц…3,2 ГГц	<-158 дБм, <-161 дБм (тип.)
3,2 ГГц...5,5 ГГц	<-156 дБм, <-161 дБм (тип.)
5,5 ГГц…6,5 ГГц	<-154 дБм, <-159 дБм (тип.)
Параметры отображаемого уровня
Логарифмическая шкала	от 1 до 200 дБ
Линейная шкала	0 до опорного уровня
Количество точек	801
Количество графиков	6
Тип детектора	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C)
Без предусилителя, 10 дБ аттенюатор
100 кГц…3,0 ГГц	<0,7 дБ; <0,5 дБ (тип.)
3,2 ГГц...6,5 ГГц	<0,7 дБ; <0,5 дБ (тип.)
С предусилителем (опция RSA5000-PA) 0 дБ аттенюатор
100 кГц…3,2 ГГц	<0,7 дБ; <0,3 дБ (тип.)
3,2 ГГц...6,5 ГГц	<0,9 дБ; <0,5 дБ (тип.)
Параметры встроенного аттенюатора
Диапазон ослабления	от 0 до 50 дБ, с шагом 1 дБ
Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):	<0,3 дБ
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):	<0,3 дБ
Установка опорного уровня
Логарифмическая шкала	от - 170 дБм до +30 дБм с шагом 0,01 дБ
Линейная шкала	от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение
Погрешность переключения RBW (RBW=30 кГц)
От 1 Гц до 1 МГц	<0,1 дБ
3 МГц, 10 МГц	<0,3 дБ
Параметры встроенного предусилителя (опция RSA5000-PA)
Частотный диапазон	от 100 кГц до 6,5 ГГц
Коэффициент усиления	20 дБ
Погрешность измерения уровня
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц <центральная частота <1,5 ГГц, диапазон температуры от 20 до 30 °C)	<0,8 дБ
КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.)
От 300 кГц до 3,2 ГГц	<1,6 дБ
От 3,2 ГГц до 6,5 ГГц	<1,8 дБ
Искажения
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл)	+45 дБм
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл)	+11 дБм, тип. +15 дБм
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл)	0 дБм
Развертка (Sweep)
Время развертки	нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с
Погрешность времени развертки	нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5%
Тип запуска	непрерывный, одиночный
Триггер
Источник	свободный, внешний 1, внешний 2, видео
Задержка	нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс
Трекинг-генератор
Диапазон частот	от 100 кГц до 6,5 ГГц
Динамический диапазон	-40 до 0 дБм
Разрешение по амплитуде	1 дБ
Равномерность АЧХ (отн. 50 МГц)	± 3 дБ
Векторный анализатор цепей
Частотный диапазон	от 100 кГц до 6,5 ГГц
Типы измерений	коэфф. отражения (S11), коэфф. передачи (S21), измерения потерь в кабеле и расстояния до повреждения (DTF)
Полоса измерения	от 1 кГц до 10 МГц с шагом 1-3-10
Количество точек данных	от 101 до 10001; по умолчанию 201
Типы измерений	память, математические операции, запись/очистка, усреднение, удержание максимума, удержание минимума
Количество маркеров	8
Калибровка	открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект
Измерение коэффициента передачи (S21)
Выходная мощность	-10 дБм (ном.)
Формат	линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка
Диапазон измерения магнитуды	-500 G...500 G
Разрешение магнитуды	Log: 100f; Lin 1a
Динамический диапазон (S21, RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50)	80 дБ (ном.)
Измерение отражения (S11)
Выходная мощность	-10 дБм (ном.)
Формат	линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка, КСВН диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+jX, G+jB) полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)
Диапазон измерения магнитуды	-500 G...500 G
Разрешение магнитуды	Log: 100f; Lin 1a
Диапазон измерения КСВН	-500 G...500 G
Эффективная направленность S11 ( Log Mag, Average=50)	> 40 дБ (ном.) при использовании набора CK106A
Измерение расстояния до неоднородности (DTF)
Выходная мощность	0 дБм (ном.)
Формат	линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), КСВН
Максимальная длина кабеля	(8×10E10 м × коэффициент замедления / полоса обзора)
Разрешение определения повреждения	(1,5×10E8 м × коэффициент замедления / полоса обзора)
Окно	Гаусса, плоская вершина, прямоугольное, Хеннинга, Хэмминга
Коэффициент замедления	0.1 ~ 1
Режим анализатора спектра реального времени (RTSA)
Полоса анализа в реальном времени	25 МГц, 40 МГц (опция RSA5000-B40)
Мин. длительность для гарантированного захвата сигналов 100% POI	макс. полоса обзора, окно Кайзера 7,45 мкс
Тип детектора	выборка, положительный пиковый, отрицательный пиковый, среднего
Количество графиков (трасс)	6
Тип окна	Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса
RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного)
Span	Мин. диапазон / Макс. диапазон
40 МГц	100 кГц / 3,21 МГц
25 МГц	62,8 кГц / 2,01 МГц
10 МГц	25,1 кГц / 804 кГц
1 МГц	2,51 кГц / 80,4 кГц
100 кГц	251 Гц / 8,04 кГц
Максимальная частота дискретизации	51,2 Мвыб/сек
Скорость БПФ	146,484 БПФ/сек
Количество маркеров	8
Разрешение по амплитуде	0,01 дБ
Количество точек по частоте	801
Время захвата (макс. дискретизация)	>156,5 мкс
Амплитудные измерения
Неравномерность АЧХ	± 0,5 дБ
Динамический диапазон без паразитных составляющих (SFDR)	<-60 дБн
Измерение спектральной плоскости
Диапазон плотности	от 0 до 100% с шагом 0,1%
Минимальная полоса обзора	5 кГц
Персистенция	32 мс...10 с
Измерение спектрограмм
Глубина памяти	8192 точки
Динамический диапазон (охват. Bitmap)	200 дБ
Измерение распределения мощности по времени (PVT)
Мин. время захвата	187,9 мкс
Макс. время захвата	40 с
Источник запуска	внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)
Запуск по частотной маске FMT
Диаграмма запуска	спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска	0,5 дБ
Критерии запуска	вход, выход, внутр, внешн, вход-выход, выход-вход
Входы/Выходы
ВЧ вход	разъем N-типа (female) импеданс 50 Ом
Вход / Выход внутреннего источника опорного сигнала	частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Вход / Выход внешнего источника опорного сигнала	частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Вход внешнего запуска 1	разъем BNC-тип (female) импеданс ≥1 кОм уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /Выход синхронизации	Разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень
Выход ПЧ	частота 430 МГц±20 МГц разъем SMB (male) импеданс 50 Ом
Общие данные
Дисплей	10,1" сенсорный экран, 1024 х 600 пикселей
Память	внутренняя: 512 Мб внешняя: USB-флэш накопитель
Интерфейсы	USB, LAN, HDMI
Электропитание	220 В, 50 Гц, макс. 90 Вт со всеми опциями
Диапазон рабочих температур	от 0 до 50 °C
Габаритные размеры	410 x 224 х 135 мм
Масса	4,95 кг

Характеристики

Производитель	RIGOL
Количество точек по частоте	от 0 до 100% с шагом 0,1%
Разрешение запуска	частота 10 МГцвыходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)разъем BNC-тип (female)импеданс 50 Ом
Диаграмма запуска	частота 10 МГцвыходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)разъем BNC-тип (female)импеданс 50 Ом
Макс. время захвата	вход, выход, внутр, внешн, вход-выход, выход-вход
Мин. время захвата	0,5 дБ
Динамический диапазон (охват. Bitmap)	спектральная плотность, спектрограмма, обычная, PVT
Персистенция	40 с
Минимальная полоса обзора	187,9 мкс
Диапазон плотности	200 дБ
Динамический диапазон без паразитных составляющих (SFDR)	8192 точки
Время захвата (макс. дискретизация)	5 кГц
Критерии запуска	разъем BNC-тип (female)импеданс ≥1 кОмуровень запуска: 5 В TTL уровень
Скорость БПФ	>156,5 мкс
100 кГц	0,01 дБ
10 МГц	146,484 БПФ/сек
25 МГц	51,2 Мвыб/сек
40 МГц	251 Гц / 8,04 кГц
Span	2,51 кГц / 80,4 кГц
Тип окна	25,1 кГц / 804 кГц
Количество графиков (трасс)	62,8 кГц / 2,01 МГц
Погрешность времени развертки	от 100 кГц до 6,5 ГГц
Диапазон ослабления	от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение
Диапазон измерения КСВН	(8×10E10 м × коэффициент замедления / полоса обзора)
От 3,2 ГГц до 6,5 ГГц	нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с
3,2 ГГц...6,5 ГГц	от - 170 дБм до +30 дБм с шагом 0,01 дБ
5,5 ГГц…6,5 ГГц	0 до опорного уровня
3,2 ГГц...5,5 ГГц	от 1 до 200 дБ
От 300 кГц до 3,2 ГГц	0 дБм
Мин. длительность для гарантированного захвата сигналов 100% POI	Мин. диапазон / Макс. диапазон
Полоса анализа в реальном времени	Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса
Коэффициент замедления	6
Разрешение определения повреждения	макс. полоса обзора, окно Кайзера 7,45 мкс
Эффективная направленность S11 ( Log Mag, Average=50)	(1,5×10E8 м × коэффициент замедления / полоса обзора)
Количество графиков	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Разрешение магнитуды	линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), КСВН
Диапазон измерения магнитуды	0 дБм (ном.)
Количество точек данных	-10 дБм (ном.)
Равномерность АЧХ (отн. 50 МГц)	от 101 до 10001; по умолчанию 201
Выход ПЧ	220 В, 50 Гц, макс. 90 Вт со всеми опциями
Вход внешнего запуска 2 /Выход синхронизации	USB, LAN, HDMI
Вход внешнего запуска 1	внутренняя: 512 Мбвнешняя: USB-флэш накопитель
Вход / Выход внешнего источника опорного сигнала	10,1" сенсорный экран, 1024 х 600 пикселей
Вход / Выход внутреннего источника опорного сигнала	частота 430 МГц±20 МГцразъем SMB (male)импеданс 50 Ом
Максимальная частота дискретизации	801
Перегрузка	+33 дБм (2 Вт)
Типы измерений	линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка
Калибровка	Log: 100f; Lin 1a
Формат	0.1 ~ 1
Глубина памяти	внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)
Опорная частота	10 МГц
Постоянное напряжение	50 В
Диапазон	нулевая, от 10 Гц до макс. частоты
Линейная шкала	20 дБ
Частотный диапазон	память, математические операции, запись/очистка, усреднение, удержание максимума, удержание минимума
Задержка	± 3 дБ
Диапазон частот	от 100 кГц до 6,5 ГГц
Выходная мощность	Гаусса, плоская вершина, прямоугольное, Хеннинга, Хэмминга
Тип детектора	100 кГц / 3,21 МГц
Динамический диапазон	Коэфф. отражения (S11), коэфф. передачи (S21), измерения потерь в кабеле и расстояния до повреждения (DTF)
Интерфейсы	4,95 кг
Разрешение	2 Гц
Погрешность	± span / (кол. точек развертки-1)
Память	410 x 224 х 135 мм
дисплей	от 0 до 50 °C
Тип запуска	-40 до 0 дБм
Логарифмическая шкала	от 100 кГц до 6,5 ГГц
Непрерывный РЧ-сигнал	+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл.
Измерение уровня (fцентр ≥ 10 МГц)	от среднего уровня собственных шумов (DANL) до +30 дБм
Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц
Разрешение VBW (-3 дБ)	От 1 Гц до 10 МГц, с шагом 1-3-10
Разрешение ПЧ RBW (-3 дБ)	от 10 Гц до 3 МГц, с шагом 1-3-10
Окно	выборка, положительный пиковый, отрицательный пиковый, среднего
Максимальная длина кабеля	25 МГц, 40 МГц (опция RSA5000-B40)
Неравномерность АЧХ	32 мс...10 с
Время развертки	нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс
Источник запуска	разъем N-типа (female) импеданс 50 Ом
Полоса измерения	открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект
Коэффициент усиления	+45 дБм
Источник	1 дБ
ВЧ-вход	Разъем BNC-тип (female)импеданс ≥1 кОм (вход внешнего запуска 2)импеданс 50 Ом (выход синхронизации)уровень запуска: 5 В TTL уровень
Количество маркеров	± 0,5 дБ
1 МГц	8
Количество точек	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
Рабочий диапазон частот	от 9 кГц до 6,5 ГГц

Анализатор спектра реального времени RIGOL RSA5065N с трекинг-генератором и векторным анализатором цепей отзывы

Об этом товаре отзывов пока нет. Будьте первым!
