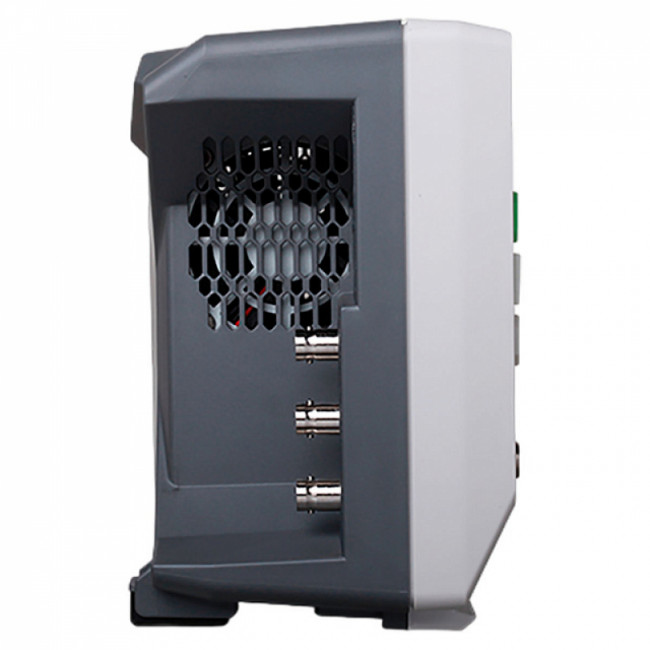

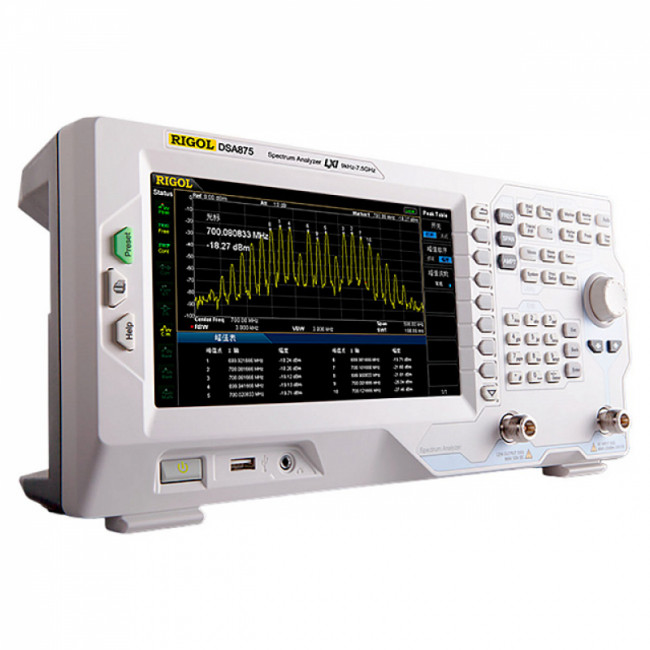

Анализатор спектра RIGOL DSA832E

Name: Анализатор спектра RIGOL DSA832E
Brand: RIGOL

(0) Оставить отзыв

Доставка в Екатеринбурге

Самовывоз: 23 ноября

Доставка до адреса: 24 ноября

Сравнение

В избранное

Производитель	RIGOL
Вход внешнего запуска 1	4,55 кг
Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800
Измерение уровня (fцентр ≥ 10 МГц)	от среднего уровня собственных шумов (DANL) до +20 дБм
Непрерывный РЧ-сигнал	+20 дБм (100 мВт), аттенюатор 30 дБ

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

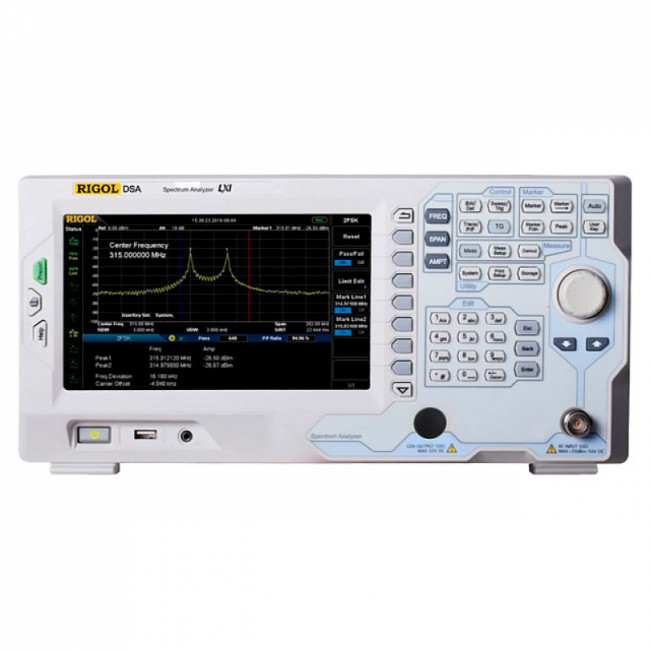

DSA832E - высокопроизводительный анализатор спектра лабораторного класса, разработанный для решения задач, требующих высокую точность измерений. Работает в частотном диапазоне от 9 кГц до 3.2 ГГц при полосе пропускания 10 Гц – 1 МГц. Прибор выполнен в виде моноблока для настольного размещения, имеет ручку для переноски. Органы управления расположены на передней панели, рядом с достаточно большим цветным дисплеем (диагональ 8 дюймов). Анализатор не требует длительной настройки и подготовки для начал проведения измерительных задач. DSA832E позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу таких приборов, как:

анализатор спектра общего назначения,
ФМн, АМн демодулятор,
измеритель электромагнитных помех (опция).

Применение

Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
Функциональное тестирование
Лабораторные исследования
Предварительные испытания на ЭМС
Сервисное обслуживание
Обучение

Особенности и преимущества

Диапазон частот от 9 кГц до 3.2 ГГц
Низкий отображаемый средний уровень собственных шумов (DANL):
Низкий уровень фазового шума:
Погрешность измерения амплитуды:
Минимальное разрешение по частоте (RBW) 10 Гц
Большое количество измерительных функций
Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
Приложение для измерения КСВН (опция)
Программное обеспечение для ПК
Экран 8 дюймов
Большой выбор опций и аксессуаров
Компактный размер и малый вес

Параметры встроенного источника опорной частоты
Рабочий диапазон частот	от 9 кГц до 3,2 ГГц
Опорная частота	10 МГц
Точность при калибровке	<1 ppm
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C	<1 ppm
Старение	<2 ppm/год
Режим анализатора спектра общего назначения (GPSA)
Точность определения частоты
Разрешение	span / (кол-во точек развертки-1)
Погрешность	± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение	1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц
Погрешность	± (определяемая частота × точность опорной частоты + разрешение счетчика)
Полоса обзора (Span)
Диапазон	0 Гц, от 100 Гц до макс. частоты
Погрешность	± span / (кол. точек развертки-1)
Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C)
Отстройка 10 кГц	<-90 дБн/Гц (тип.), <-98 дБн/Гц (тип.)
Отстройка 100 кГц	<-100 дБн/Гц (тип.)
Полоса пропускания (RBW)
Разрешение ПЧ RBW (-3 дБ)	от 10 Гц до 1 МГц, с шагом 1-3-10
Точность RBW	<5%(ном.)
Избирательность (60 дБ:3 дБ)	<5(ном.)
Разрешение VBW (-3 дБ)	От 1 Гц до 3 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800
Параметры измерения амплитуды
Измерение уровня (fцентр ≥ 10 МГц)	от среднего уровня собственных шумов (DANL) до +20 дБм
Максимальный входной уровень
Постоянное напряжение	50 В
Непрерывный РЧ-сигнал	+20 дБм (100 мВт), аттенюатор 30 дБ
Перегрузка	+30 дБм (1 Вт)
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом)
Без предусилителя
9 кГц...100 кГц	<-110 дБм (тип.)
100 кГц...5 МГц	<-122 дБм, <-128 дБм (тип.)
5 МГц…3,2 ГГц	<-127 дБм, <-134 дБм (тип.)
С предусилителем
9 кГц...100 кГц	<-142 дБм (тип.)
100 кГц...5 МГц	<-140 дБм, <-145 дБм (тип.)
5 МГц…3,2 ГГц	<-145 дБм, <-151 дБм (тип.)
Параметры отображаемого уровня
Логарифмическая шкала	от 1 до 200 дБ
Линейная шкала	0 до опорного уровня
Количество точек	601
Количество графиков	3+математические трассы
Тип детектора	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800
Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Линейность частотной характеристики
Без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C
100 кГц…1,5 ГГц	<0,7 дБ
1,5 ГГц…3,2 ГГц	<0,7 дБ
С предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C
100 кГц…1,5 ГГц	<1,0 дБ;
1,5 ГГц…3,2 ГГц	<1,0 дБ;
Параметры встроенного аттенюатора
Диапазон ослабления	от 0 до 30 дБ, с шагом 1 дБ
Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C):	<0,3 дБ
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):	<0,3 дБ
Установка опорного уровня
Логарифмическая шкала	от - 100 дБм до +20 дБм с шагом 1 дБ
Линейная шкала	4 разряда
Погрешность переключения RBW (RBW=1 кГц)	<0,1 дБ
Параметры встроенного предусилителя
Частотный диапазон	от 100 кГц до 7,5 ГГц
Коэффициент усиления	17 дБ
Погрешность измерения уровня
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C)	<0,8 дБ (ном.)
КСВН по входу (аттенюатор ≥10 дБ)
От 300 кГц до 3,2 ГГц	<1,5 дБ
От 3,2 ГГц до 7,5 ГГц	<1,8 дБ
Искажения
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,)	+40 дБм
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	+7 дБм,
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ)	>0 дБм
Развертка (Sweep)
Время развертки	нулевой обзор от 20 мкс до 3200 с полоса обзора ≥100 Гц от 1 мс до 3200 с
Погрешность времени развертки	нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5%
Тип запуска	непрерывный, одиночный
Триггер
Источник	свободный, внешний , видео
Внешний уровень запуска	5 В TTL уровень

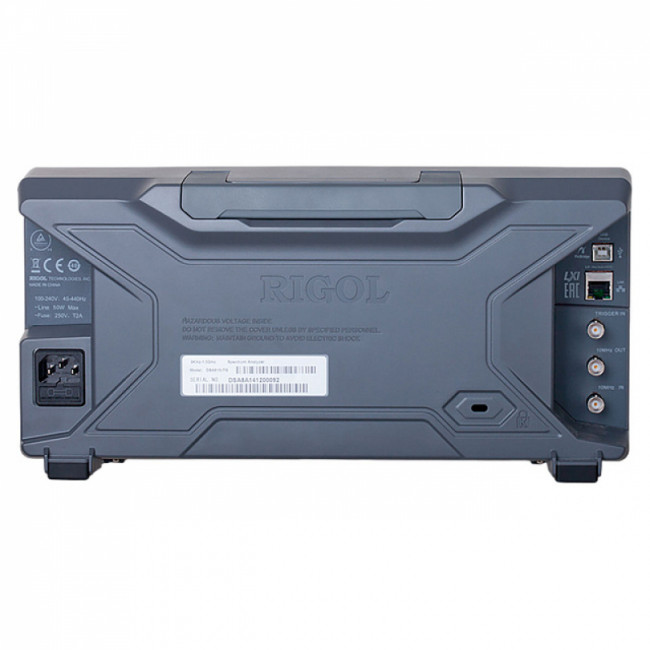

Входы/Выходы
ВЧ вход	разъем N-типа (female) импеданс 50 Ом
Вход / Выход внутреннего источника опорного сигнала	частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Вход / Выход внешнего источника опорного сигнала	частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом
Вход внешнего запуска 1	разъем BNC-тип (female) импеданс≥1 кОм уровень запуска: 5 В TTL уровень
Общие данные
Дисплей	8" TFT экран, 800 х 480 пикселей
Память	внутренняя: флэш-память внешняя: USB-флэш накопитель
Интерфейсы	USB, LAN, GPIB
Электропитание	220 В, 50 Гц, макс. 50 Вт со всеми опциями
Диапазон рабочих температур	от 0 до 50 °C
Габаритные размеры	361,6 x 178,8 х 128 мм
Масса	4,55 кг

Характеристики

Производитель	RIGOL
Вход внешнего запуска 1	4,55 кг
Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800
Измерение уровня (fцентр ≥ 10 МГц)	от среднего уровня собственных шумов (DANL) до +20 дБм
Непрерывный РЧ-сигнал	+20 дБм (100 мВт), аттенюатор 30 дБ
Логарифмическая шкала	17 дБ
Количество графиков	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Диапазон ослабления	4 разряда
Погрешность времени развертки	разъем BNC-тип (female)импеданс≥1 кОм уровень запуска: 5 В TTL уровень
Вход / Выход внутреннего источника опорного сигнала	от 0 до 50 °C
Вход / Выход внешнего источника опорного сигнала	361,6 x 178,8 х 128 мм
Разрешение VBW (-3 дБ)	От 1 Гц до 3 МГц, с шагом 1-3-10
КСВН по входу (аттенюатор ≥10 дБ)	нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5%
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ)	частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Внешний уровень запуска	USB, LAN, GPIB
100 кГц...5 МГц	от 1 до 200 дБ
5 МГц…3,2 ГГц	0 до опорного уровня
1,5 ГГц…3,2 ГГц	от - 100 дБм до +20 дБм с шагом 1 дБ
От 300 кГц до 3,2 ГГц	непрерывный, одиночный
От 3,2 ГГц до 7,5 ГГц	свободный, внешний , видео
Рабочий диапазон частот	от 9 кГц до 3,2 ГГц
Погрешность	± span / (кол. точек развертки-1)
Разрешение	1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц
Тип детектора	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Частотный диапазон	+40 дБм
Диапазон	0 Гц, от 100 Гц до макс. частоты
Постоянное напряжение	50 В
Опорная частота	10 МГц
Перегрузка	+30 дБм (1 Вт)
Количество точек	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800
Погрешность измерения уровня	>0 дБм
ВЧ-вход	220 В, 50 Гц, макс. 50 Вт со всеми опциями
Источник	внутренняя: флэш-память внешняя: USB-флэш накопитель
Коэффициент усиления	+7 дБм,
Тип запуска	8" TFT экран, 800 х 480 пикселей
Время развертки	частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом
Разрешение ПЧ RBW (-3 дБ)	от 10 Гц до 1 МГц, с шагом 1-3-10
