Описание

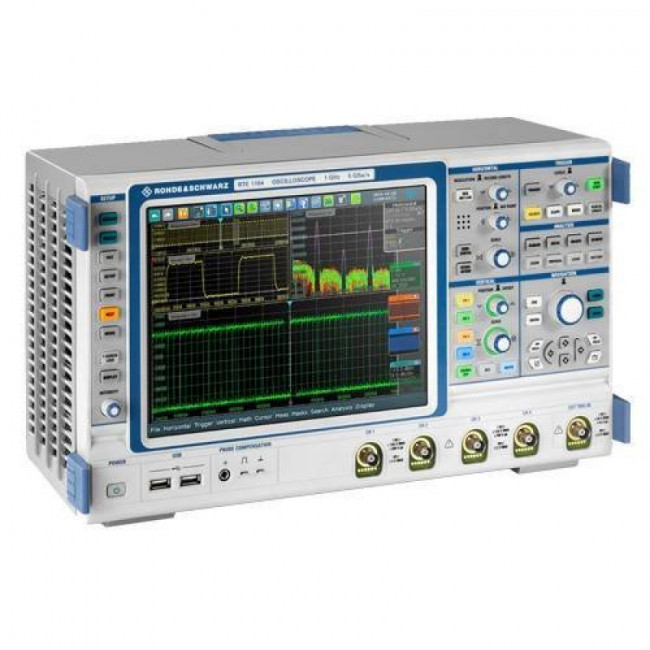

Двухканальный цифровой осциллограф Rohde Schwarz RTE1032 - это профессиональный инструмент для декодирования, диагностики комплексных электросхем и силовых систем, исследований магнитных полей. Достоверность показаний обеспечивает одноядерный АЦП вкупе с 16-битным разрешением по вертикали и скоростью получения данных 1 млн сигналов/с.
Ключевые характеристики модели
- 2 входных аналоговых канала и 16 логических в смешанном режиме MSO
- Полоса пропускания 350 МГц
- Глубина внутренней памяти - 200 млн. точек
- Расчетное время нарастания до 1 нс
- Настраиваемый TFT-тачскрин разрешением 1024×728 пикселей формата XGA
- 77 запрограммированных видов измерений
- Низкий уровень внутренних шумов 100 µV не влияет на показания
Высокое разрешение по временной оси позволяет выявлять хаотичные и непоследовательные аномалии сигналов, корректировка которых необходима для точной настройки сложных приборов.
При создании цифрового осциллографа было применено несколько эксклюзивных программных решений, направленных на повышение наглядности результатов исследований и увеличение скорости работы.
При нажатии на сенсорную кнопку “QuickMeas”, устройство одновременно проводит до 8 автоматизированных измерений, что значительно ускоряет первичную диагностику. На дисплей Rohde Schwarz RTE1032 можно вывести сразу несколько осциллограмм и диалоговых окон, функция “SmartGrid” адаптирует и подстроит их для удобства чтения. Реализована панель быстрого доступа, на которую можно перенести наиболее часто используемые элементы инструментария. По желанию можно настраивать видимость некоторых вкладок до полупрозрачного состояния, масштабировать и накладывать их друг на друга.
Для снятия скриншотов выделена отдельная кнопка на экране. Более подробный способ документации - создание протокола с опциональным уровнем детализации. Данные также можно архивировать в памяти для дальнейшего анализа.
Модель при необходимости дистанционно управляется с ПК, при этом оператору компьютера доступен весь функционал осциллографа. Такой метод работы может быть полезен при проведении презентаций или обучающих мероприятий.
| Система вертикального отклонения | |
|---|---|
| Количество каналов | 2 |
| Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 350 МГц |
| Время нарастания переходной характеристики (расчетное) | < 1 нс |
| Входной импеданс | 50 Ω+/- 1.5 % |
| 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное) | |
| Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел |
| на 1 МΩ: от 500 мкВ/дел до 10 В/дел | |
| Разрешение АЦП (ENOB) | При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: |
| > 7 бит (расчетное) | |
| Максимальное входное напряжение | на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) |
| на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик) | |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 50 пс/дел до 50 с/дел |
| Погрешность временной развертки | +/- 5·10-6 |
| Задержка между каналами | <200 пс |
| Система сбора данных | |
| Частота дискретизации (в режиме реального времени) | макс. 5 Гвыб/с на каждом канале |
| Скорость сбора данных (в режиме реального времени) | > 1 млн. осциллограмм/с |
| Глубина памяти (все каналы/на одном канале), млн. точек | |
| стандартно | 10/20 |
| c опц. RTE-B101 | 20/40 |
| c опц. RTE-B102 | 50/100 |
| Режимы сбора данных | Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) |
| Арифметические операции | Выключены, огибающая, усреднение |
| Система синхронизации | |
| Режимы синхронизации | по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео |
| опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC | |
| Чувствительность (задание гистерезиса системы запуска) | Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность |
| Операции с осциллограммами | |
| Алгебраические категории | математические, логические операции, сравнение, частотная область, цифровые фильтры |
| Операции, оптимизированные на аппаратном уровне | +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT |
| Функции анализа и измерений | |
| Функции анализа с аппаратным ускорением | спектр, гистограмма, испытания на соответствие маске, курсор |
| Функции измерения с аппаратным ускорением | амплитудные измерения, временные измерения |
| Общие характеристики | |
| Дисплей | Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768 |
| Интерфейсы | USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально) |
| Габаритные размеры (Ш-В-Г), мм | 427 × 249 × 204 |
| Масса (номинально, без опций) | 8,6 кг |
Характеристики
| Производитель | Rohde Schwarz |
