Описание

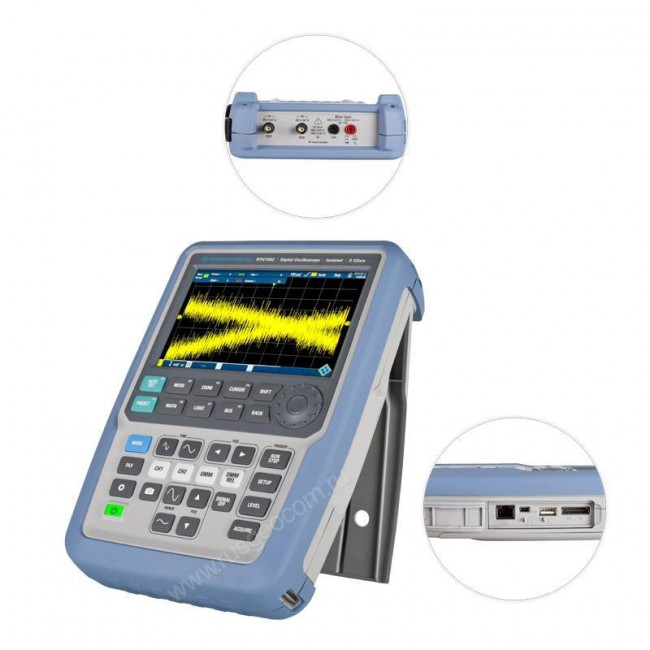

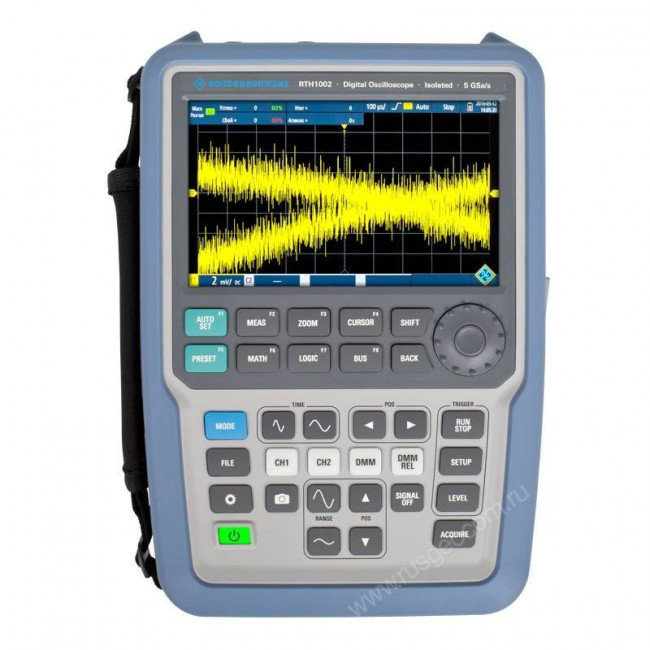

Цифровой осциллограф Rohde Schwarz RTH1002 двухканальный - это мобильное решение с возможностями, не уступающими лабораторным приборам. Основное назначение модели - диагностика, отладка силовых цепей и электрооборудования в полевых условиях. Корпус, рассчитанный на использование в производственной среде, защищен от попадания пыли, грязи и влаги.
Ключевые характеристики
Рабочие параметры компактного устройства позволяют решать задачи по поиску любых неисправностей.
- Частота дискретизации 5 Гвыб./сек.
- Ширина полосы пропускания в 60 МГц.
- 50000 осциллограмм/сек.
- 10-разрядное вертикальное разрешение.
- 37 автоматических режимов измерения.
- Более 4 часов непрерывной автономной работы.
8 в 1
Rohde Schwarz RTH1002 обладает богатым функционалом 8 различных устройств: осциллографа, логического MSO-анализатора и анализатора протоколов/спектра/гармоник, регистратора данных, частотомера и цифрового мультиметра. Модернизация прибора под конкретные задачи осуществляется через покупку программных лицензий.
Эргономика и удобство работы
Сочетание клавиатуры с большими клавишами, поворотного регулятора и фирменного WVGA-тачскрина с широкими возможностями по персонализации обеспечивают удобное проведение измерений. Для документации результатов достаточно нажать всего одну кнопку. Импорт данных на ПК производится через microSD карты или интерфейсы LAN и USB.
Безопасность и удаленное управление
В конструкции Rohde Schwarz RTH1002 применены независимые входные каналы с гальванической развязкой, которые соответствуют категориям защищенности CAT IV 600В и CAT III 1000В. За счет этого цифровой осциллограф может применяться для диагностики электродвигателей, коммутационного оборудования, распределительных щитов и других элементов электросетей. Для защиты канала мультиметра применена двойная изоляция.
В тех случаях, когда тестирование может быть небезопасно для специалиста, будет чрезвычайно полезна функция удаленного доступа к прибору с помощью беспроводной связи. Рабочий процесс и условия измерений при этом контролируются с помощью планшетного ПК или смартфона. Эта модель также поддерживает функцию веб-сервера.
| Вертикальная система сбора данных | |
|---|---|
| Входные каналы | 2 осциллографических канала, 1 цифровой мультиметр |
| МАХ вход. напряжение BNC разъем | CAT IV 300 В (СКЗ), 424 В (Впик) |
| МАХ вход. напряжение с пробником R&S®RT-ZI10 или R&S®RT-ZI11 | CAT IV 600 В, CAT III 1000 В |
| Вход. Чувствительность | 2 мВ/дел to 100 В/дел |
| Разрешающая способность по вертикали | 10 бит |
| Горизонтальная система сбора данных | |
| МАХ частота дисретизации (реал.вр.) | 5/2.5/1.25 ГГц/сек (1/2/4 активных каналов) |
| Память | 500/250/125 тыс.точек/канал (1/2/4 активных каналов) |
| Скорость сбора данных (реал.вр.) | 50 000 осциллограмм/сек |
| Временная развертка | от 1 нс/дел до 500 сек/дел |
| Логический анализатор (MSO) (опция: R&S®RTH-B1) | |
| Вход.каналы/память | 8 логич.каналов/125 тыс.точек |
| Полоса пропускания/частота дискр. | 250 МГц/1.25 ГГц/сек |
| Цифровая система синхронизации | |
| Режимы запуска | авто, по событию, разовый |
| Типы триггера. расширенная система синхрон. (опция R&S®RTH-K19) | 14 видов запуска |
| Измерения, математика, анализ | |
| Автоматические измерения | 33 видов измерений |
| Тестирование по маске | |
| Формирование маски | Копия сигнала с допуском |
| Действия при нарушении | нет, звук, стоп |
| Архив и сегментированная память (опция: R&S®RTH-K15) | |
| Количество сегментов | до 5000 |
| Синхр. и декод. протоколов | |
| Виды протоколов (R&S®RTH-K1, R&S®RTH-K2) | I2C, SPI, UART/RS-232/RS-422/RS-485 |
| Регистратор данных | |
| Кол-во одновременно регистрируемых каналов | 4 |
| Скорость измерений | 1/2/5 измерений/сек |
| Память | 2 млн.точек на канал |
| Цифровой вольтметр/цифровой мультиметр | |
| Разрешение | 10 000 отсчетов |
| Измерение тока и напряжения | DC, AC, AC + DC (с опциональным пробником или шунтом) |
| Основные параметры | |
| Размеры | 201 мм × 293 мм × 74 мм (Ш × В × Г) |
| Вес | 2.4 кг |
| Степень защиты корпуса | IP51, соответственно IEC 60529 |
| Дисплей | 7.0" LC TFT 800 × 480 пикселов цветной сенсорный экран |
| Интерфейс | USB host, USB device, LAN, Wireless LAN (опция) |
