Дорожная рейка РДУ Кондор-Компакт с поверкой

(0) Оставить отзыв

В наличии
В наличии

Описание

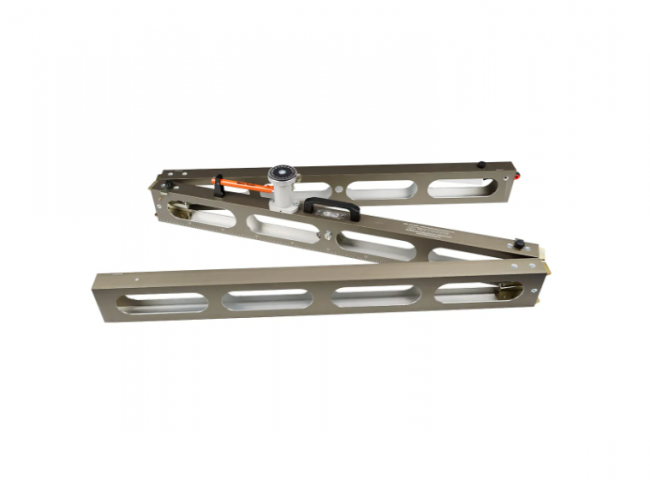

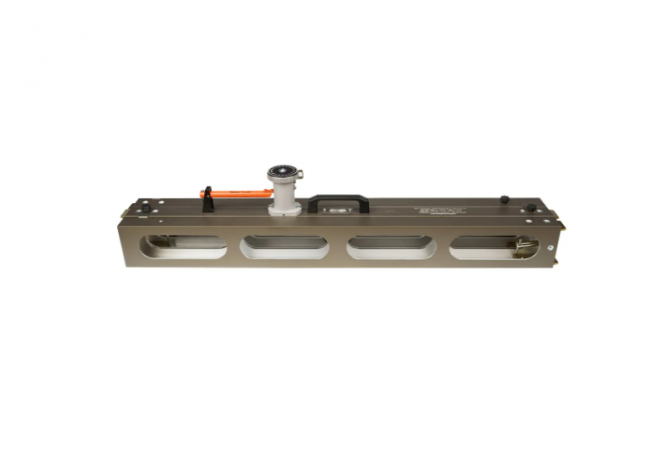

РДУ Кондор - инструмент трехсекционной конструкции, применяемый для определения степени неровности дорожного полотна, измерения откосов, крутизны насыпей и других подобных работ при дорожном строительстве. Для замеров просветов рейка оборудована клинковым промерником. Инструмент включен в Госреестр, что дает возможность использовать его для государственных инспекторских проверок и создания официальной документации.

Кратко о некоторых показателях

  • Длина в рабочем состоянии 3 м.
  • 0,1-процентное деление шкалы измерительной головки.
  • Ребра жесткости вынесены во внутреннюю часть конструкции.
  • Вес 10 кг.

Эргономичная конструкция

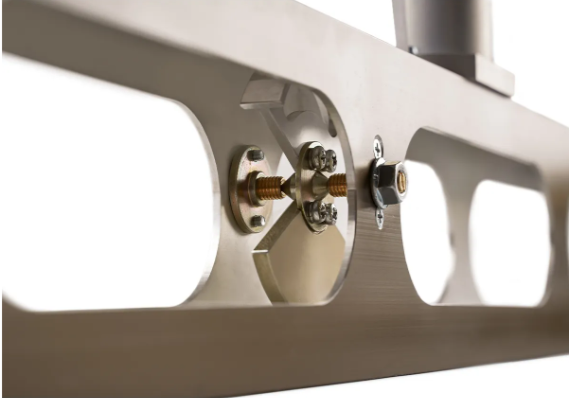

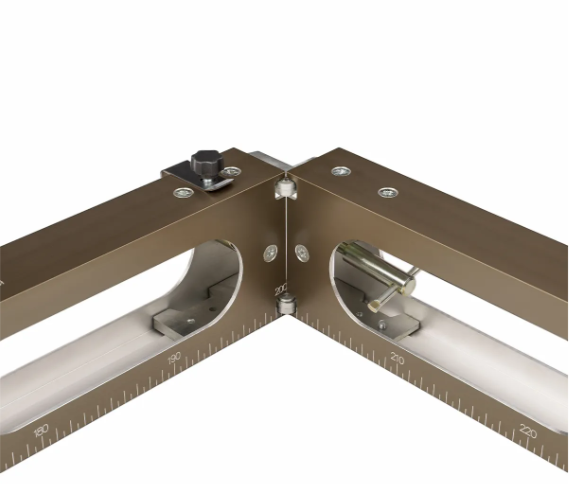

Все три составные части соединяются друг с другом специальными винтами, имеющими удлиненную рифленую головку и самофиксирующийся подпружиненный палец для удобной фиксации. В шарнирах дорожной рейки РДУ Кондор 3м, расположенных во внутренней стороне корпуса, проделаны технологические отверстия, чтобы снизить вес устройства.

Гальваническое покрытие корпуса

Специальная конструкция корпуса дорожной рейки с гальваническим покрытием обеспечивает стойкость к коррозии, стабильную высокую точность показаний и невосприимчивость к механическим повреждениям при работе на грунтовых, асфальтовых и иных грубых поверхностях. При этом такое покрытие предохраняет рейку от налипания пыли и грязи.

В состав комплекта также входит чехол из износостойкого и влагозащитного материала для комфортного хранения и транспортировки инструмента.

Диапазон измерений длины от 0 до 3000 мм
Пределы допускаемой абсолютной погрешности измерений длины ± 2 мм
Цена деления шкалы рейки 5 мм
Длина рейки в рабочем состоянии 3000 ± 2 мм
Ширина опорной грани рейки 50 ± 2 мм
Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, не более
0,4 мм
Предельно допускаемое отклонение опорной грани от плоскостности 0,2 мм
Предельно допускаемое отклонение боковой грани рейки от прямолинейности 10 мм
Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны) 18º26' (1:3), 26º34' (1:2), 33º41' (1:1,5), 45º (1:1)
Предельно допускаемое отклонение шкалы эклиметра от номинальных значений ± 2º30'
Диапазон измерений уклонов по лимбу измерительной головки от 0 до 100 ‰
Пределы допускаемой абсолютной погрешности измерений уклонов ± 0,5 ‰
Цена деления шкалы лимба измерительной головки 1 ‰
Ширина плоских граней клинового промерника 50,0±0,5 мм
Угол между гранями клинового промерника 5º45'±5'
Диапазон измерений неровностей (просветов под рейкой) от 1 до 15 мм
Дискретность измерений неровностей (просветов под рейкой) 1 мм
Шаг меток шкалы измерений неровностей 10,0±0,1 мм
Диапазон измерений толщины слоев покрытий от 5 до 150 мм
Цена деления шкалы измерений толщины слоев покрытия 5 мм
Допускаемое отклонение от номинальных значений длины шкалы измерений толщины слоев и расстояний между любым штрихом и началом шкалы при температуре окружающей среды (20±5)ºС, не более ± 0,5 мм
Габаритные размеры рейки в чехле, не более: 1070 х 180 х 250 мм
Масса рейки в чехле, не более 10 кг
Средняя наработка на отказ 1000 час
Средняя загрузка 1,5 часов в сутки
Срок службы 5 лет
