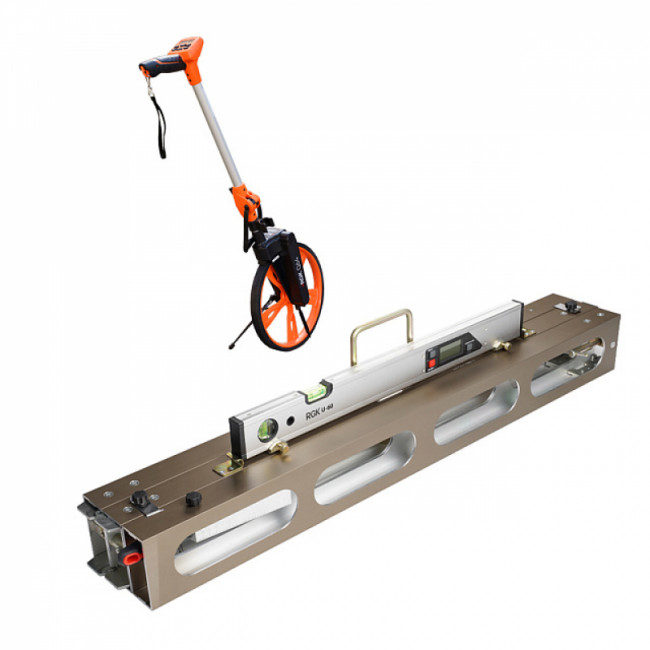

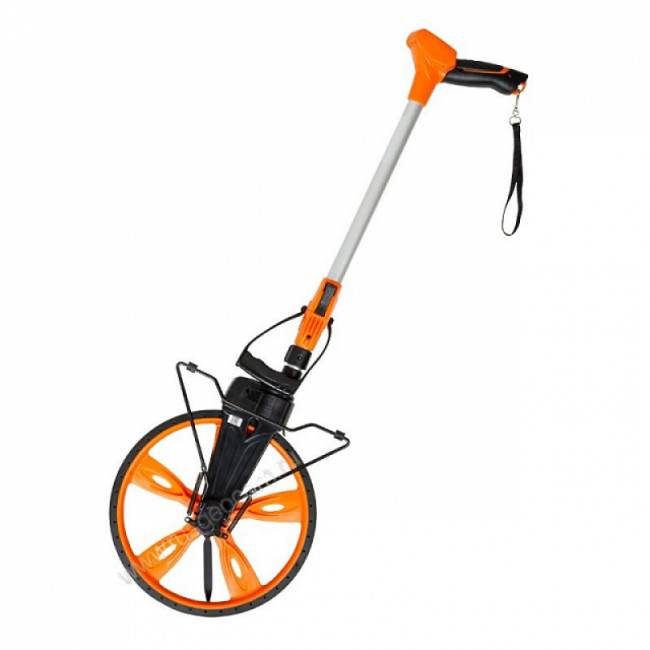

Дорожная рейка РДУ КОНДОР-Э с поверкой + дорожное колесо RGK Q64

Дорожные рейки РДУ Кондор-Э - профессиональные измерительные инструменты, зарегистрированные в Государственном реестре средств измерений РФ. Они используются для контроля ровности, уклонов, колейности и других параметров дорожных покрытий и аэродромов. В отличие от механических аналогов, эта модель оснащена съемным электронным уровнем, что значительно повышает точность измерений.

Назначение и основные характеристики

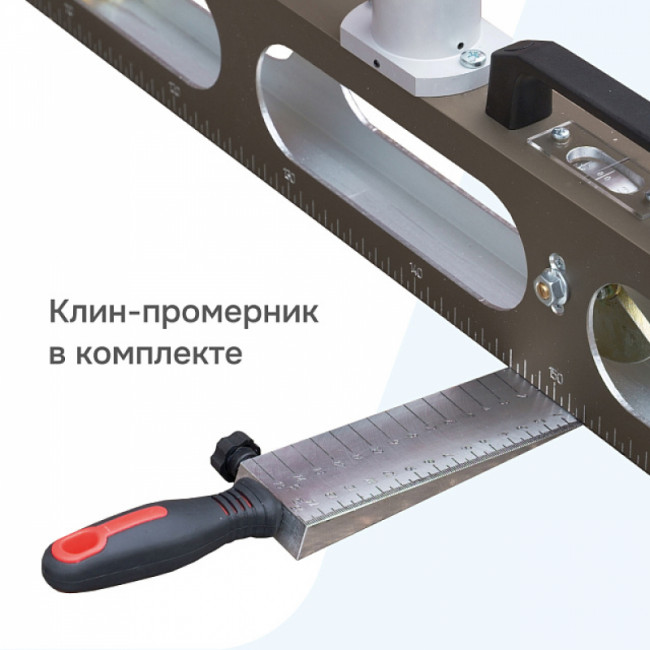

Рейка РДУ Кондор - трехсекционный инструмент для измерения неровности дорожного полотна, крутизны откосов и насыпей. Она оснащена клиновым промерником для замеров просветов и внесена в Госреестр, что позволяет использовать её для официальных проверок и оформления документации.

Технические параметры:

• Длина в рабочем положении: 3 метра.
• Цена деления измерительной головки: 1%.

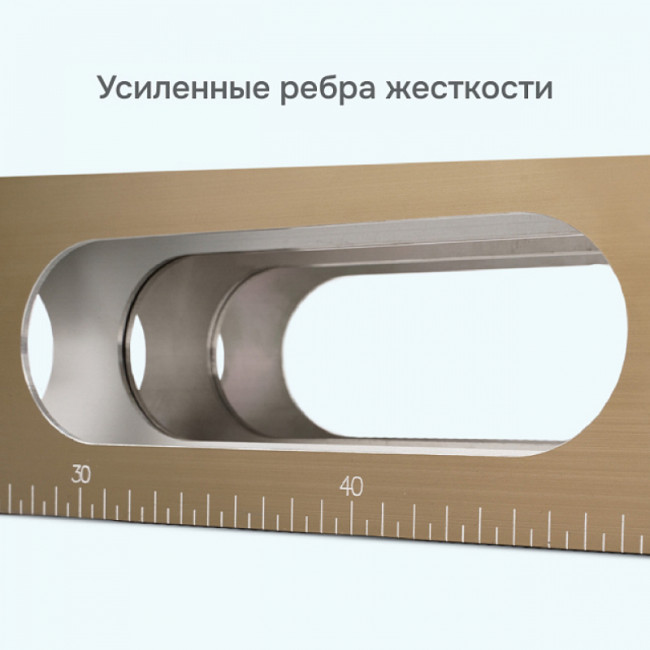

• Внутреннее расположение рёбер жесткости.
• Масса: 10 кг.

Ключевые модели и их особенности

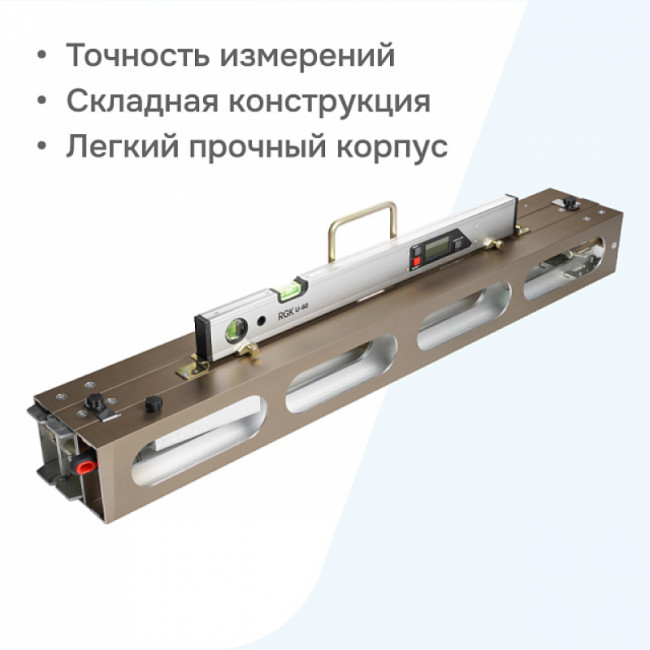

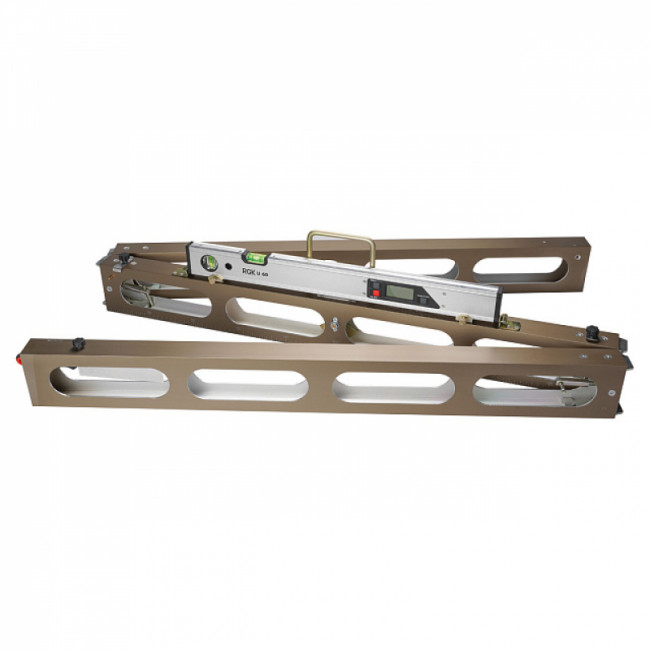

Рейка РДУ Кондор имеет продуманную конструкцию: три секции соединяются с помощью винтов с удлинённой рифлёной головкой и самофиксирующимся подпружиненным пальцем. Технологические отверстия в шарнирах снижают вес без ущерба для прочности. Модель адаптирована для работы на грунтовых, асфальтовых и других сложных поверхностях.

Преимущества и особенности конструкции

Корпус рейки покрыт гальваническим слоем, защищающим от коррозии, механических повреждений и налипания грязи. Эргономичный дизайн облегчает транспортировку и эксплуатацию. В комплекте идёт чехол из износостойкого влагозащитного материала для безопасного хранения и перевозки.

На что обратить внимание при выборе

Для официальных работ важно убедиться в наличии действующего свидетельства о поверке.

Подготовка к работе и проведение измерений

1. Выньте рейку из чехла.
2. Соберите рейку: ослабьте прижимные планки, разложите рейку на ровной поверхности и зафиксируйте стяжными болтами.
3. Для рейки РДУ Кондор-Э установите съемный электронный уровень. Подготовьте его согласно инструкции и закрепите на рейке.
4. Проверьте нулевое положение измерительной головки по ГОСТ Р 52577-2006.
5. На ровной поверхности отметьте места приложения каждого края рейки и определите значение уклона.
6. Переверните рейку на 180°, приложите её точно на отмеченные места и повторите измерения. Значения не должны отличаться более чем на 3 ‰.
7. Уложите рейку по оси дороги или перпендикулярно ей, в зависимости от измеряемого параметра.

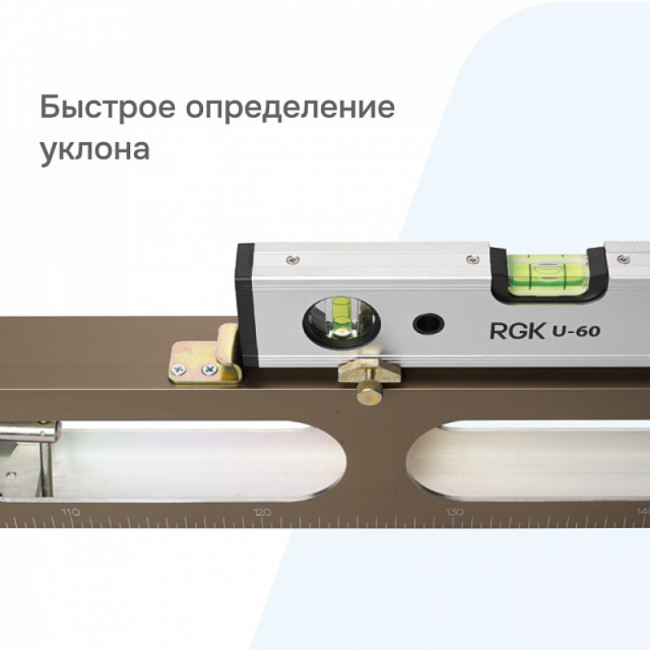

8. Для рейки РДУ Кондор приведите уровень в горизонтальное положение и определите величину уклона по шкале.
9. Для рейки РДУ Кондор-Э используйте электронный уровень, следуя инструкции производителя.
10. Измерьте просвет в пяти точках (0,5 м, 1,0 м, 1,5 м, 2,0 м, 2,5 м) клиновым промерником.

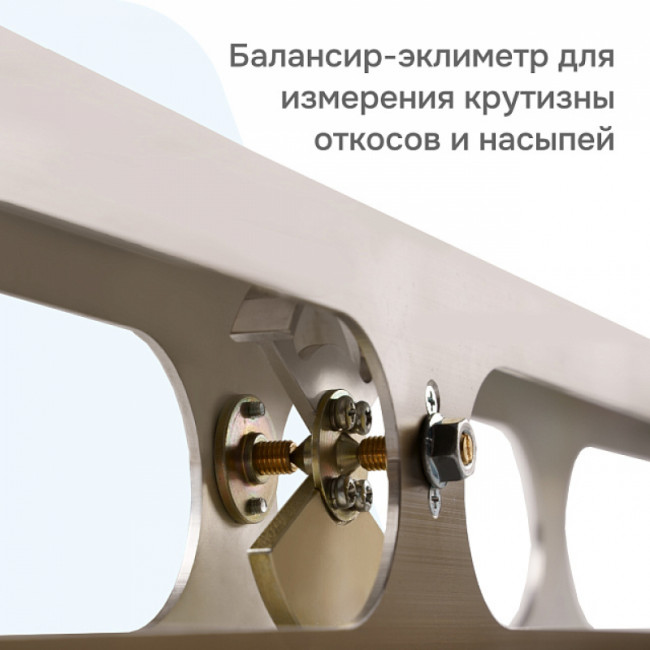

11. Измерьте крутизну откоса, установив рейку перпендикулярно обрезу бровки.
12. По окончании работы протрите рейку мягкой ветошью, снимите электронные уровни (если установлены), сложите рейку и поместите в чехол.

Область применения

Рейки РДУ Кондор используются для:

• Измерения неровностей оснований и покрытий дорог и аэродромов по ГОСТ Р 56925-2016.
• Определения геометрических параметров дорог по ГОСТ Р 52577-2006.
• Измерения уклонов дорог по ГОСТ Р 52577-2006.
• Измерения толщины слоев покрытий по ГОСТ Р 52577-2006.
• Оценки крутизны откосов и насыпей при строительстве и ремонте дорог и аэродромов.
• Измерения линейных размеров и отклонений формы деталей и конструкций по ГОСТ 58939-2020.
• Определения колейности покрытий по ОДМ 218.4.039-2018.
• Оценки технического состояния дорог по ГОСТ 50597-2017.

Транспортирование и хранение

Рейки транспортируются любым крытым транспортом или в контейнерах с обязательным креплением. Условия хранения и транспортировки — "5" по ГОСТ 15150-69. Срок хранения упакованных реек не превышает 12 месяцев. Условия хранения и транспортирования съемных электронных уровней определяются производителем.

Поверка дорожных реек

Проводим поверку дорожных реек с использованием следующих инструментов:

• Лента измерительная эталонная 3-го разряда по ГОСТ Р 8.763-2011.
• Квадрант оптический КО-60 (регистрационный № 26905-04).
• Меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
• Линейка поверочная ШМ-3000, КТ 2 (регистрационный № 3618-00).
• Уровни электронные М-050 (регистрационный № 40611-09).
• Прибор измерительный двухкоординатный ДИП-6 (регистрационный № 12437-90).
• Штангенциркуль ШЦ-1-150-0,05 (регистрационный № 13575-01).

Нормативные акты

• ГОСТ Р 8.763-2011 ГСИ. Государственная система поверки для средств измерений длины.
• ТУ 3939-001-780401001-2011. Рейки дорожные универсальные РДУ-КОНДОР, РДУ-КОНДОР-Н, РДУ-КОНДОР-Э, РДУ-КОНДОР-Э-Н. Техусловия.
