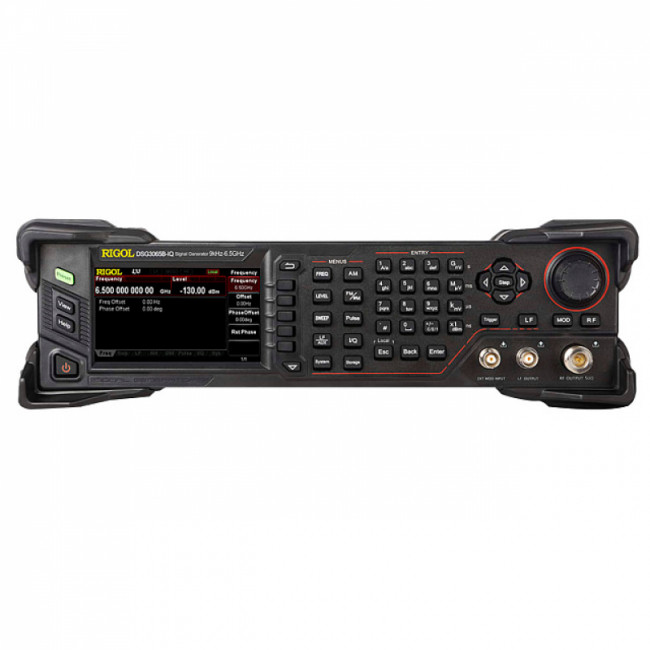

Генератор РЧ сигналов RIGOL DSG3065B-IQ

Name: Генератор РЧ сигналов RIGOL DSG3065B-IQ
Brand: RIGOL

(0) Оставить отзыв

Сравнение

В избранное

Производитель	RIGOL
Разрешение	0,01 Гц
Диапазон частот	от 9 кГц до 6,5 ГГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08)
Частота опорного генератора	10 МГц

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Высокочастотный генератор сигналов Rigol DSG3065B-IQ – лабораторный прибор, способный работать в диапазоне частот до 6,5 ГГц, который отличается от других модификаций своей серии поддержкой квадратурной модуляции. Устройство можно использовать в качестве НЧ-, РЧ-, импульсного и векторного генераторов, что позволяет при решении базовых задач обходиться без дополнительных генерирующих приборов. Высокочастотный генератор сигналов может применяться как локально, в качестве отдельного источника сигналов с требуемыми параметрами, так и совместно с другим лабораторным оборудованием в составе измерительно-испытательных систем и стендов.

Функциональные возможности

Благодаря широкому диапазону регулировки выходной мощности высокочастотный генератор Rigol DSG3065B-IQ подходит для разнотипных приложений – от тестирования чувствительности оборудования, до испытаний нелинейности усилительных устройств. Поддерживается режим пилообразного и треугольного свипирования по частоте и уровню, в том числе с их наложением, как в пошаговом, так и в табличном режиме. В данной модели реализованы типовые виды аналоговой модуляции: по частоте, амплитуде и фазе, с возможностью их комбинирования. В качестве источника модулирующего сигнала можно использовать встроенные средства либо подключаемое внешнее устройство. Функции частотной модуляции, генерирования импульсов и паттернов доступны в качестве аппаратной опции. Таблицы импульсов можно сохранять во встроенной памяти либо на съемном носителе.

Варианты применения Rigol DSG3065B-IQ

Развертывание и эксплуатация беспроводных коммуникаций – проверка избирательности каналов приемника, чувствительности усилителей оборудования сотовой связи, Wi-Fi, Bluetooth, NBIoT, LoRa и пр., тестирование реакции возбуждения основных устройств систем спутниковой связи и вещания.

Разработка РЧ оборудования – контроль производительности и эффективности использования спектра, с определением величины гармонических и интермодуляционных искажений.

EMS испытания – отслеживание характеристик устойчивости к электромагнитным помехам и излучению объектов контроля.

Дистанционное управление

Для коммуникации с внешними устройствами и ПК генератор оборудован USB-хостом и интерфейсами USB и Ethernet с поддержкой стандарта LXI, за счет чего обеспечивается полная совместимость при использовании прибора с оборудованием сторонних производителей. Поддержка стандартных команд SCPI позволяет реализовать режим дистанционного управления с любым соответствующим ПО.

Внутренний источник опорной частоты
Диапазон частот	от 9 кГц до 6,5 ГГц
Диапазон частот сигналов с цифровой модуляцией	от 50 МГц до 6,5 ГГц
Разрешение	0,01 Гц
Скорость установки	<10 мс (тип.)
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<1 ppm <5 ppb (с опцией OCXO-B08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-B08)
Выход внутреннего опорного генератора	частота	10 МГц
Выход внутреннего опорного генератора	уровень	от +5 дБ до +10 дБ
Вход для внешнего опорного генератора	частота	10 МГц
	уровень	от 0 дБ до +10 дБ
	максимальная девиация	±5 ppm
Свипирование по частоте
Режимы работы	пошаговый (шаги частоты с равным или логарифмическим интервалом)
Режимы работы	по списку (список с произвольным частотным шагом)
Режим	одиночный, непрерывный
Диапазон	полный частотный диапазон
Форма	треугольник, пила
Шаг изменения	линейный, логарифмический
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Параметры спектра генерируемых сигналов
Гармонические искажения	< -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм)
Субгармонические искажения (непрерывный режим)	3,6 ГГц < f ≤13,6 ГГц		< -60 дБн
Негармонические искажения (непрерывный режим, уровень	100 кГц ≤ f ≤ 1,5 ГГц		< -60 дБн
	1,5 ГГц < f ≤ 3,6 ГГц		< -54 дБн
	3,6 ГГц < f ≤ 6,5 ГГц		< -48 дБн
Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц)	f = 1 ГГц		< -110 дБн/Г
	f = 6,5 ГГц		< -98 дБн/Гц
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)	от 0,3 кГц до 3 кГц		< 10 Гц СКЗ
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)	от 0,03 кГц до 20 кГц		< 50 Гц СКЗ
Выходной уровень		нормированное	устанавливаемое
Max выходной уровень	9 кГц ≤ f ≤ 100 кГц		+5 дБм
	100 кГц ≤ f ≤1 МГц	+10 дБм	+15 дБм
	1 МГц < f ≤ 200 МГц	+13 дБм	+20 дБм
	200 МГц < f ≤3,6 ГГц	+13 дБм	+27 дБм
	3,6 ГГц < f ≤6,5 ГГц	+13 дБм	+20 дБм
	3,6 ГГц < f ≤6,5 ГГц	+13 дБм	+20 дБм
Min выходной уровень	9 кГц ≤ f <100 кГц		-130 дБм
	100 кГц ≤ f ≤ 3,6 ГГц	-110 дБм	-130 дБм
	3,6 ГГц < f ≤ 6,5 ГГц	-110 дБм	-130 дБм
Разрешение	0,01 дБ
Абсолютная неопределенность уровня
Неопределенность уровня	от -60 до +13 дБм	от -90 до -60 дБм	от -110 до -90 дБм
9 кГц ≤ f < 100 кГц	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)
100 кГц ≤ f ≤ 200 МГц	≤0,7 дБ	≤0,9 дБ	≤1,1дБ
200 МГц < f ≤ 3,6 ГГц	≤0,7 дБ	≤0,9 дБ	≤1,1дБ
3,6 ГГц < f ≤ 6,5 ГГц	≤0,9 дБ	≤1,1 дБ	≤1,3 дБ
КСВН (от 1 МГц до 13,6 ГГц)	<1.8 (тип.)
Установка уровня
Время установки	≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С)
Макс. отраженная мощность
Макс. напряжение DC	50 В
Макс. мощность	1 Вт (от 1 МГц до 6.5 ГГц)
Свипирование по амплитуде
Режимы работы	пошаговый (шаги амплитуды с равным или логарифмическим интервалом); по списку (список с произвольным шагом)
Режим	одиночный, непрерывный
Диапазон	полный динамический диапазон
Форма	треугольник, пила
Шаг изменения	линейный
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Внутренний модулирующий НЧ-генератор
Форма сигнала	синус, меандр
Диапазон частот	синус, свипирование по синусу	от DC до 200 кГц
Диапазон частот	меандр	от DC до 20 кГц
Разрешение по частоте	0.01 Гц
Диапазон амплитуд	AC	от 0 до 3 Впик
Диапазон амплитуд	DC	от -3 В до 3 В
Выходное напряжение	Разрешение по амплитуде	1 мВ
Совместимость модуляции
АМ	ЧМ, ФМ, ИМ
ЧМ	АМ, ИМ, I/Q (опция)
ФМ	АМ, ИМ, I/Q (опция)
ИМ	АМ, ЧМ, ФМ, I/Q (опция)
I/Q (опция)	ЧМ, ФМ, ИМ
Амплитудная модуляция
Источник	внутренний, внешний
Глубина	от 0 % до 100 %
Разрешение	0,1 %
Точность fмод=1 кГц	<4 % от установленного значения + 1 %
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм)	<3 % (тип.)
Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Частотная модуляция
Источник	внутренний, внешний
Max девиация	N × 1 МГц (ном.)
Разрешение	<0,1 % девиации или 1 Гц, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<2 % от установленного значения + 20 Гц
Искажения (fмод=1 кГц, девиация = Nx50 кГц)	<2 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Фазовая модуляция
Источник	внутренний, внешний
Max девиация	N x 5 рад
Разрешение	<0,1 % девиации или 0.01 рад, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<1 % установленного значения + 0,1 рад
Искажения (fмод=1 кГц, девиация = Nx5 рад)	<1 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Импульсная модуляция (опция DSG800-PUM)
Источник	внутренний, внешний
Коэффициент вкл/выкл	>70 дБ (100 кГц≤ f <1,5 ГГц)
Время нарастания/спада (10% / 90%)	<50 нс, 10 нс (тип.)
Частота следования импульсов	От DC до 1 МГц
Импульсный генератор (опция DSG800-PUM)
Режим работы	одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG)
Период	диапазон от 40 нс 170 с разрешение 10 нс
Длительность	диапазон от 10 нс (170 с – 10 нс) разрешение 10 нс
Задержка запуска	диапазон от 10 нс 170 с разрешение 10 нс
Запуск	авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор последовательностей (опция DSG800-PUG)
Количество импульсов	от 1 до 2047
Диапазон вкл/выкл	от 20 нс до 170 с
Повтор	от 1 до 256
I/Q модулятор (опция DSG800-IQ)
Диапазон несущих частот	50 МГц≤ f <1,5 ГГц
Источник	внутренний, внешний
Полоса частот РЧ	Внешняя модуляция
	Основная полоса (I или Q)	≤ 60 MГц (ном.)
	РЧ (I+Q)	≤ 120 MГц (ном.)
	Внутренняя модуляция
	Основная полоса (I или Q)	≤ 30 MГц (ном.)
	РЧ (I+Q)	≤ 40 MГц (ном.)
Подавление несущей	≥40 дБн (тип.)
Подавление боковых полос	Модуляция с полосой до 10 МГц	≥40 дБн (тип.)
Внешний I / Q вход	КСВН	<1.5
Внешний I / Q вход	Вход полной шкалы	СКЗ
Внешняя модуляция
Вектор ошибок (EMV)	16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с
	50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)	≤ 2 % СКЗ (тип.)
	QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с
	50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)	≤ 2 % СКЗ (тип.)
Внутренняя модуляция
Вектор ошибок (EMV)	CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм		≤ 2% (тип.)
Относительный уровень мощности в соседнем канале (ACPR)		≥ 70 дБ
I/Q генератор (Опция DSG800-IQ)
Выходной импеданс	50 Ом (ном.)
Выходное напряжение	диапазон	от 0.02 Вп-п до 1.5 Вп-п
Выходное напряжение	разрешение	1 мВ
Отклик по частоте отн.1 МГц	≤ 10MГц	< 0.5 дБ (ном.)
Отклик по частоте отн.1 МГц	≤ 30MГц	< 1 дБ (ном.)
I/Q нестабильность	аплитуда	≤ 10MГц	< 0.1 дБ (ном.)
	аплитуда	≤ 30MГц	< 0.2 дБ (ном.)
	нелинейность фазы	≤ 10MГц	200 пс (ном.)
	нелинейность фазы	≤ 30MГц	500 пс (ном.)
Динамический диапазон, свободный от паразитных составляющих (SFDR)	Синус	≤ 30MГц	> 50 дБ (ном.)
Память
Длина записи	от 1 до 16 Мвыборок за шаг
Разрешение	14 бит
Время загрузки 1 МВыборки	< 10 с (ном.)
Энергонезависимая память	1 Гб
Частота дискретизации
Диапазон	oт 1 кГц до 50 МГц, 100 МГц
Разрешение	0.01 Гц
Запуск
Запуск	авто, внешний запуск, ручной, по шине (USB, LAN)
Режимы работы	повтор, авто, автоповтор, одиночный
Задержка внешнего запуска
Диапазон	от 0 до (2в16-1)
Разрешение	1
Запрет внешнего запуска
Диапазон	от 0 до (2в16-1)
Разрешение	1
Ширина импульса	> 20 нс (ном.)
Вход внешнего запуска
Импеданс	1 кОм (ном.)
Разъем	BNC (розетка)
Уровень запуска	5 В TTL
Выход сигнала достоверности
Выходное напряжение	0 В / 3,3 В (ном.)
Разъем	BNC (розетка)
Выход свипирования
Выходное напряжение	от 0 до 10 В (ном.)
Разъем	BNC (розетка)
Вход или выход импульса
Импеданс	50 Ом
Амплитуда входа/выхода	0 В / 3,3 В (ном.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
Выход опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
I/Q вход/выход (опция DSG800-IQ)
Импеданс	50 Ом
Разъем	BNC (розетка)
Общие характеристики
Тип дисплея	цветной 4,3’ TFT экран с разрешением 480 × 272
Питание	220 В ,50 Гц
Потребляемая мощность	100 Вт макс
Интерфейсы связи	USB host, USB device, LAN
Рабочий диапазон температур	от 10 °C до 50 °C
Габариты	364 х 112 х 420 мм
Вес	8,03 кг

Характеристики

Производитель	RIGOL
Разрешение	0,01 Гц
Диапазон частот	от 9 кГц до 6,5 ГГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08)
Частота опорного генератора	10 МГц
Выход внутреннего опорного генератора	частота
Диапазон частот сигналов с цифровой модуляцией	от 50 МГц до 6,5 ГГц
	8,03 кг
