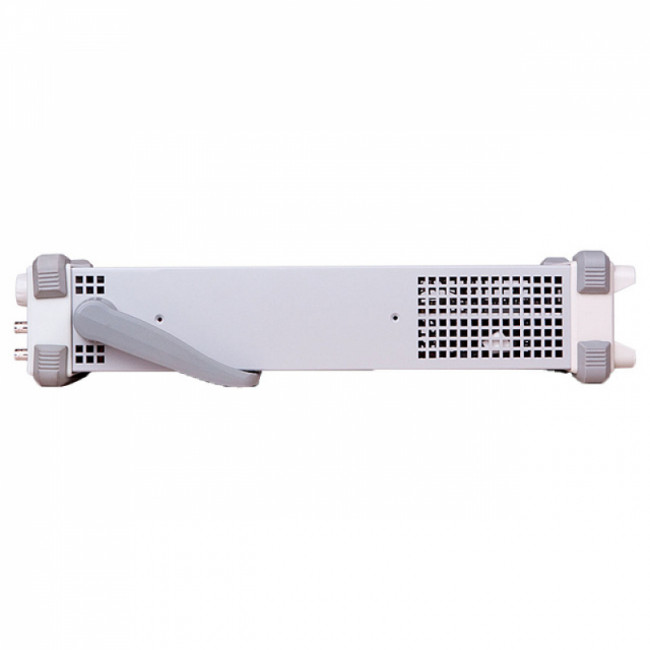

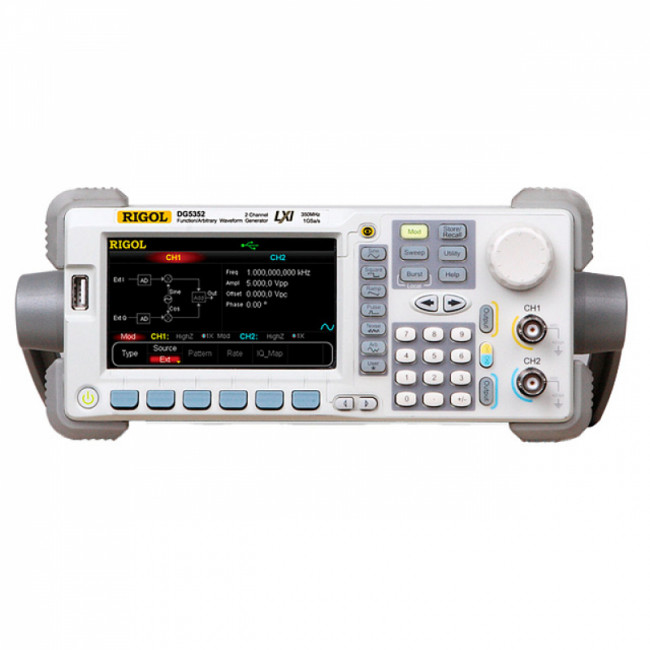

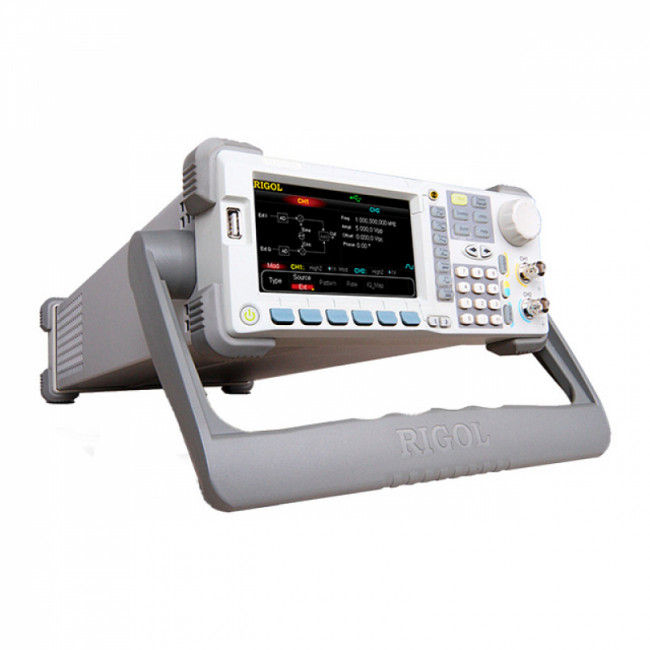

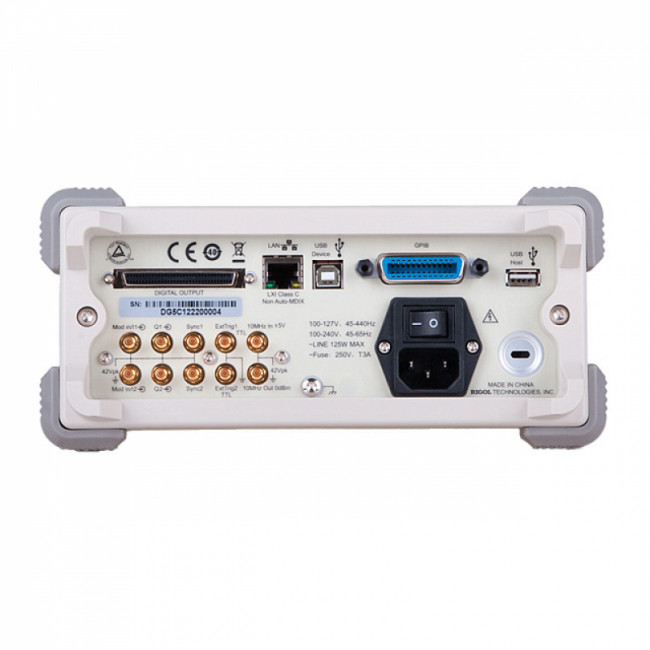

Генератор сигналов произвольной формы RIGOL DG5252

Генератор стандартных функций и сигналов произвольной формы Rigol DG5252 – высокопроизводительный многофункциональный прибор в двухканальном исполнении с рабочим диапазоном до 250 МГц. Преимуществами устройства, по сравнению с изделиями других серий семейства DG, являются расширенные возможности по аналоговой и цифровой модуляции, а также опциональная поддержка режимов скачкообразной перестройки частоты и формирования смешанных сигналов.

Преимущества

• Многофункциональность – генератор сигналов способен выдавать типовые функции с наложением широкого перечня модуляций или свипирования, произвольные аналоговые и смешанные сигналы, импульсы, кодовые последовательности, а также выполнять роль IQ модулятора основной и промежуточной частоты. Благодаря двухканальному исполнению нет необходимости задействовать дополнительное генерирующее устройство при решении сложных диагностических задач.
• Универсальность – оборудование может использоваться как мобильное средство тестирования и диагностики в местах размещения объектов контроля, а также интегрироваться в стационарные измерительно-испытательные системы, реализуя функции дистанционного управления.
• Эффективность – представители линейки DG5000 отличаются от младших серий повышенной частотой дискретизации и увеличенной глубиной памяти на канал, обеспечивая высокую точность формирования сигналов сложной формы.
• Расширяемость – возможность модернизации дополнительными аппаратными модулями, которые предлагаются в качестве опций, позволяет гибко наращивать функционал.

Функциональные особенности

Двухканальный генератор Rigol DG5252 воспроизводит 9 наиболее популярных произвольных форм, записанных во внутренней памяти, и 5 стандартных функций. Реализована возможность модуляции от внутреннего или внешнего источника, а также восстановления сформированных сигналов, записанных на внешнем USB носителе, либо осциллограмм, сохраненных в памяти осциллографа TMC, при прямом подключении к нему. Наличие встроенных средств редактирования позволяет создавать нужную форму сигналов, а также задавать последовательности по индивидуальным требованиям. Поддержка кодоимпульсной модуляции дает возможность формировать квадратурные сигналы до 64 уровня и сигналы с фазовой манипуляцией до 16 порядка. При задействовании логического модуля 16+2 доступно воспроизведение различных последовательных протоколов: RS-232, SPI, IC, IIC и пр.
