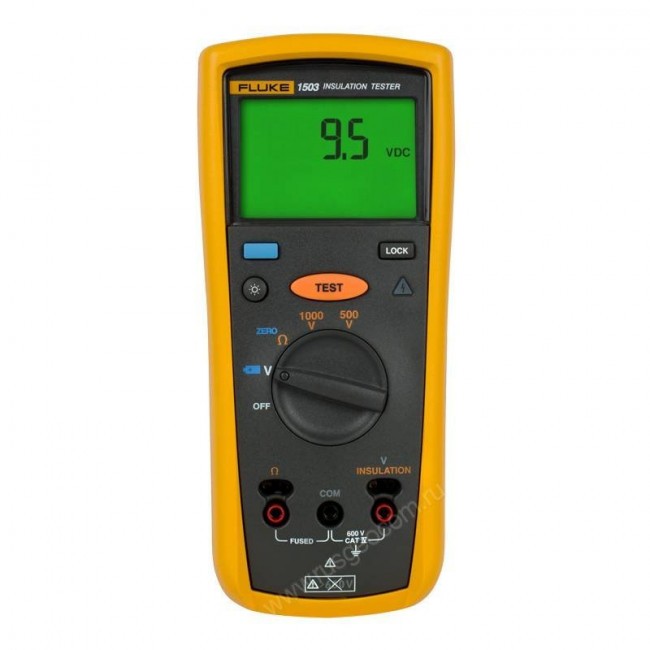

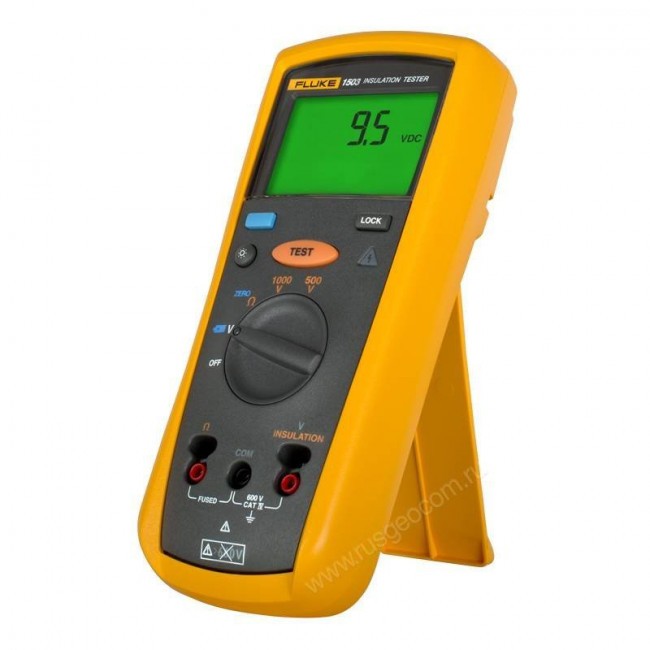

Мегаомметр Fluke 1503

(0) Оставить отзыв

В наличии
Под заказ
Цена по запросу
ПроизводительFLUKE

Описание

Fluke 1503 – портативный мегаомметр, предназначенный, в первую очередь, для тестирования изоляционных свойств электрооборудования и кабельной продукции, но может использоваться и как вольтметр, и в качестве измерителя низкоомных сопротивлений электрической цепи. Устройство идеально подходит для быстрого и точного поиска неисправностей, проведения пуско-наладки электрооборудования и его профилактического обслуживания.

Мегаомметр Fluke 1503 характеризуется следующими особенностями:

  • граничные значения измеряемого сопротивления изоляции 0,1-2000 МОм;
  • генерируемые напряжения для тестирования: 500В и 1000В;
  • измеряемое напряжение постоянного или переменного тока: до 600 В;
  • пределы измеряемых сопротивлений: 0,01÷20000 Ом (4 диапазона);
  • оперативное тестирование цепей на целостность посредством функции непрерывной проверки (ток 200 мА).

Прибор обладает рядом функций, направленных на безопасную работу пользователя:

  • при подключении Fluke 1503 к цепи с напряжением более 30 В, тестирование изоляции цепи автоматически прекращается;
  • после окончания измерения включается функция саморазрядки остаточного емкостного напряжения;
  • для безопасных измерений в труднодоступных местах в комплекте имеется специальный датчик, позволяющий производить замеры дистанционно;
  • защита от перегрузок устройства регламентирована категорией IV до 600В.

Работа с устройством построена очень просто: рациональный набор кнопок и переключателей позволяет установить режим с необходимыми параметрами, а результаты отобразятся на ЖК-дисплее. Питание Fluke 1503 осуществляется от 4 щелочных батареек АА, ресурса которых достаточно для 1000 и более измерений. В целях бережного расходования заряда батарей присутствует функция автоотключения при длительной паузе.

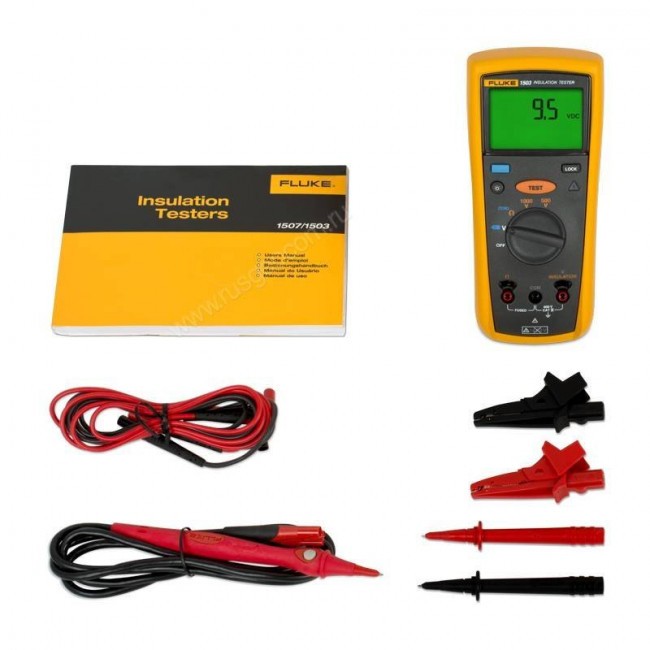

Устройство сохраняет работоспособность при температуре -20ºС - +50ºС и влажности до 95%. В стандартную комплектацию помимо прибора включены:

  • измерительные провода, типа TL224;
  • дистанционный щуп TP165x;
  • тестовые щупы с подсветкой ТР-74;
  • зажимы зубчатые типа "крокодил";
  • футляр.

Опционально предлагается магнитная подставка Fluke TRAK. Закрепив на ней мегаомметр, вы высвободите руки для выполнения других работ.

Измерение постоянного и переменного напряжения
Диапазон 600,0 В
Разрешение 0,1 В
Точность от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) ± (2% + 3)
Полное входное сопротивление 3 МОм (номинальное), < 100 пФ
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм): > 60 дБ при постоянном напряжении 50 или 60 Гц
Защита от перегрузки 600 В, среднеквадратичное или постоянное напряжение
Измерение сопротивления заземления
Диапазон/разрешение
20,00 Ом 0,01 Ом
200,0 Ом 0,1 Ом
2000 Ом 1,0 Ом
20,00 кОм 0,01 кОм
Точность ± (1,5% + 3)
Защита от перегрузки 2 В, среднеквадратичное или постоянное напряжение
Напряжение испытания на обрыв цепи > 4 В, < 8 В
Ток короткого замыкания > 200 мА
Характеристики изоляции
Диапазон измерений от 0,01 МОм до 2000 МОм
Испытательные напряжения 500 В, 1000 В
Погрешность испытательных напряжений + 20%, - 0%
Ток короткого замыкания 1 мА, номинальный
Саморазряд Время разряда < 0,5 секунд для C = 1 мкФ или менее
Индикатор напряжения в цепи Запрещает измерение, если напряжение на зажимах > 30 В
Максимальная емкостная нагрузка Работает с нагрузкой до 1 мкФ
Точность измерений:
50 В: ±(3% + 5)
100 В: ±(3% + 5)
250 В: ±(1,5% + 5)
500 В: ±(1,5% + 5)
1000 В: ±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм
Общие характеристики
Максимальное напряжение на одном из контактов: 600 В, переменное среднеквадратичное или постоянное напряжение
Температура хранения от -40° C до 60° C
Рабочая температура от -20° C до 55° C
Температурный коэффициент 0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C (< 64° F или > 82° F)
Относительная влажность от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F)
от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F)
от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F)
Вибрация Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2
Удары Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)
Электромагнитная совместимость. В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)
Безопасность Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV)
Сертификация: CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание
Батареи Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)
Время работы батареи
При проверке изоляции: Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
При измерении сопротивления: Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.
Размер 5,0 см В x 10,0 см Ш x 20,3 см Д
Вес 550 г
Степень защиты IP40
Высота над уровнем моря
Эксплуатация: 2000 м CAT IV 600 В, 3000 м CAT III 600 В
Нерабочее состояние (хранение): 12,000 м
Возможность превышения диапазона: 110% диапазона

Купить мегаомметр Fluke 1503, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.
