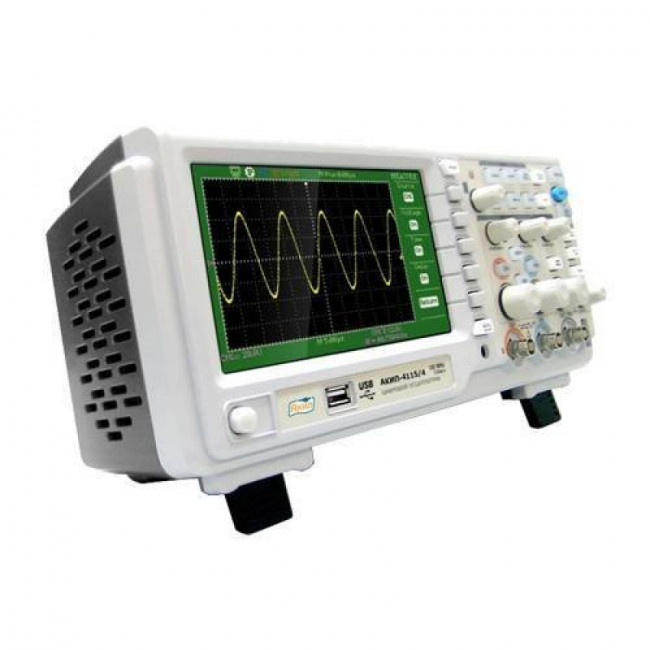

Осциллограф АКИП-4115/1А

Name: Осциллограф АКИП-4115/1А
Brand: АКИП

(0) Оставить отзыв

Доставка в Екатеринбурге

Самовывоз: 16 декабря

Доставка до адреса: 17 декабря

Сравнение

В избранное

Производитель	АКИП
Характеристика	Полоса пропускания: 25 МГц Количество каналов: 2 Частота выборки: до 1 Гвыб/с

Обзор Характеристики Отзывы0

Описание

Количество каналов: 2
Полоса пропускания 25, 40, 70, 100, 150, 200 МГц
Макс. частота дискретизации 2 ГГц – АКИП-4115/7А, 500 МГц - АКИП-4115/1, все остальные модели 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
Макс. объем памяти: 2 МБ; 32 кБ (АКИП-4115/1А); 5 кБ (АКИП-4115/6А); 24 кБ (АКИП-4115/7А)
Интерполяция: Sin X/х, линейная
5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Автоматические (до 32-х параметров) и курсорные Δ-измерения
Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
Режимы: "покадровой" регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала "Годен/негоден"
Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
Интерфейс: USB 2.0 для управления и записи данных (2), RS-232.

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…25 МГц	0…40 МГц	0…70 МГц	0…100 МГц	0…150 МГц	0…200 МГц
Коэф. отклонения (Коткл.)	2 мВ/дел…10 В/дел					2 мВ/дел…5 В/дел
Погрешность уст. Коткл.	± 3%
Время нараст. (не более)	14 нс	8,8 нс	5,0 нс	3,5 нс	2,3 нс	1,8 нс
Входной импеданс	1 МОм/13 пФ					1 МОм/13 пФ; 50 Ом
Макс. вх. напряжение	600 В пик-пик (х10); кат I
Связь по входу	Открытый, закрытый, земля
Коэффициент деления	1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	25 нс - 50 с/дел	10 нс - 50 с/дел	5 нс - 50 с/дел	2,5 нс-50 с/дел
Погрешность уст. Кразв.	0,01%
Режимы работы	Основной, окно, ZOOM окна, самописец (100 мс…50 с/дел), X-Y
Синхронизация
Источники синхросигнала	Каналы 1, 2, внешний
Режимы запуска развертки	Автоколебательный, ждущий, однократный
Виды синхронизации	по фронту, по заданным параметрам длит. импульса, ТВ-
Виды синхронизации	синхронизация, по скорости изменения, попеременный запуск (ALT).
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Макс. частота дискретизации	500 МГц	1 ГГц – 1 канал, 500 МГц – 2 канала				1 ГГц на канал	2 ГГц – 1 канал, 1 ГГц – 2 канала
Эквив. частота дискретиз.	10 ГГц	25 ГГц	50 ГГц на канал
Интерполяция	Линейная, Sin X / X
Объем памяти на канал:
- быстрая память	16 кБ (32 кБ при объед. каналов)	20 кБ (40 кб при объед. каналов)				5 кБ	12 кБ (24 кБ при объед. каналов)
- быстрая память	-	1 МБ (2 МБ при объед. каналов)				5 кБ	12 кБ (24 кБ при объед. каналов)

- длинная память	12 кБ (24 кБ при объед. каналов)
Режимы сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Режимы	ручной, автоизмерения, слежение (трэк)
Виды измерений	DU; DT; 1/DT
Автоматические измерения
По вертикали	Пик-пик, амплитуда, максим., миним., "высокий" уровень, "низкий" уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс	На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления
Математика	Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатов	Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения.
Общие данные
ЖК-дисплей	TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
Напряжение питания	100…240 В (± 10 %), 50 Гц
Габаритные размеры	323 × 136 × 157 мм; 358 × 156 × 118 мм – АКИП-4115/7А
Масса	2,5 кг; 4,3 кг - АКИП-4115/7А

Купить осциллограф АКИП-4115/1А, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте оформить заявку.

Характеристики

Производитель	АКИП
Характеристика	Полоса пропускания: 25 МГц Количество каналов: 2 Частота выборки: до 1 Гвыб/с
