Описание

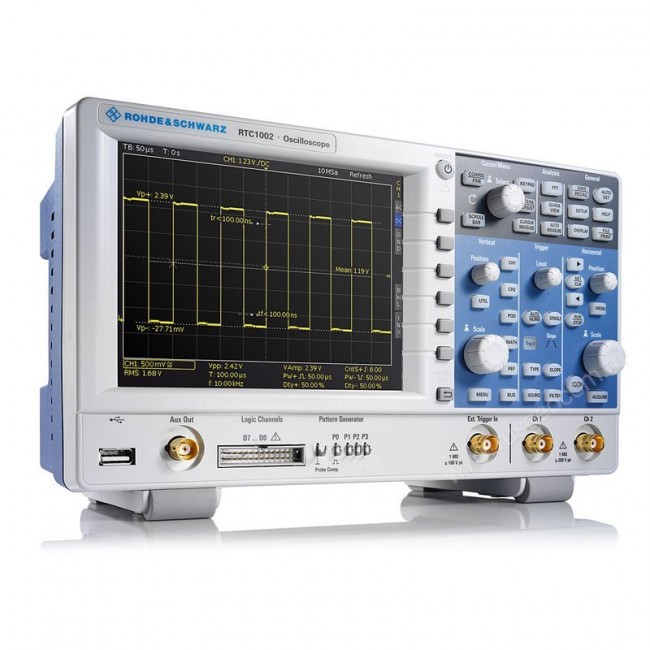

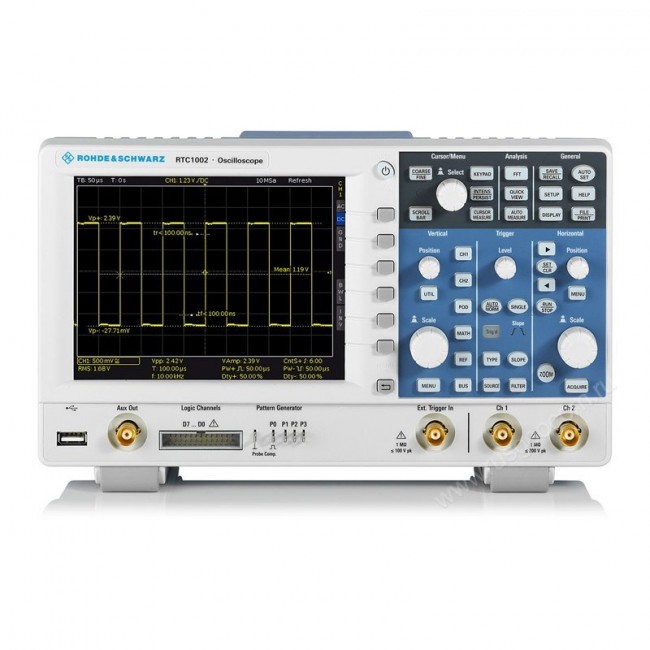

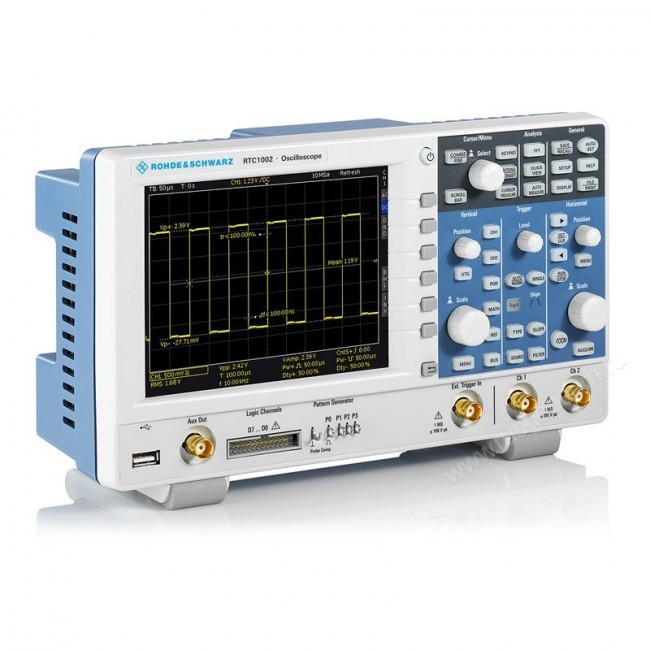

Осциллограф Rohde Schwarz RTC1002 – младшая модель из бюджетной серии настольных приборов, с памятью на 2 млн. отсчетов и 2 каналами с разрешением 8-бит, с полосой пропускания 50 МГц. Он представляет собой универсальный инструмент с набором функций для анализа сигналов и диагностических работ с расширяемыми возможностями, который подойдет для решения широкого круга задач: выполнения исследований, проведения тестирования и наладки электронной и радиоаппаратуры, а также учебных целей.
Преимущества
- Доступность – в базовой комплектации данная модель отличается демократичной стоимостью, поэтому является подходящим решением при ограниченном бюджете.
- Универсальность – совмещая в себе несколько функций, осциллограф RTC1002 позволяет выполнять целый ряд разнотипных задач без задействования других измерительных приборов – цифрового вольтметра, тестера компонентов, частотомера, генератора сигналов, последовательностей и шаблонов, функционального анализатора и пр.
- Расширяемая функциональность – по мере необходимости возможности изделия можно легко наращивать путем задействования дополнительных опций.
Особенности
Среди настольных осциллографов от бренда Rohde & Schwarz данная модель обладает наименьшим весом и наиболее компактными размерами. Благодаря этому измеритель легко переносить и переставлять в процессе проведения работ, он не загромождает ваше рабочее место, оставляя достаточно свободного пространства. Как модель бюджетного класса, Rohde Schwarz RTC1002 оборудован интуитивно понятным кнопочным управлением и оснащается 6,5-дюймовым цветным дисплеем с разрешением 640 x 480. Подобно изделиям класса Hi-End, данная модель оснащена 31 типом стандартных измерительных функций и способна выполнять 13 видов курсорных измерений.
- увеличить полосу пропускания цифрового осциллографа до 70, 100, 200 или 300 МГц;
- активировать 8 цифровых каналов и функцию MSO – при необходимости анализа смешанных сигналов;
- использовать внутренний генератор для задания сигналов стандартных форм и 4-битовых цифровых последовательностей, применяя осциллограф для проверки оборудования либо в учебных целях;
- задействовать специальные режимы синхронизации и декодирования протоколов при работе с последовательными интерфейсами RS-232, LIN, SPI и пр. – для более эффективного их анализа в ходе наладки и тестирования цифровой аппаратуры.
| Система вертикального отклонения | |
|---|---|
| Количество каналов | 2 |
| Полоса пропускания (–3 дБ) | 50 МГц |
| Время нарастания (расчетное) | 7 нс |
| Входной импеданс | 1 MΩ ± 2 % || 14 пФ ± 2 пФ |
| Входная чувствительность при максимальной полосе пропускания во всех диапазонах | от 1 мВ/дел до 10 В/дел |
| Точность усиления по постоянному напряжению | смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки |
| Входная чувствительность во всех диапазонах | 3% |
| Система сбора данных | |
| Максимальная частота дискретизации (в реальном масштабе времени) | 1 млрд отсчетов/с; 2 млрд отсчетов с перемежением |
| Память для собранных данных | 1 млн отсчетов; 2 млн отсчетов с перемежением |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 100 с/дел |
| Система запуска | |
| Типы запуска (базовая модель) | по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту |
| Опция | I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
| Функции анализа и измерений | |
| Функция быстрого вывода QuickView | размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота |
| Автоматизированные измерения | длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза |
| Математические операции с сигналом | сложение, вычитание, умножение, деление, БПФ |
| Опция MSO | |
| Цифровые каналы | 8 (1 логический пробник) |
| Частота дискретизации | 1 млрд отсчетов/с |
| Память для собранных данных | 1 млн отсчетов |
| Опция генератора сигналов | |
| Разрешающая способность, частота дискретизации | 8 бит, 978 тыс. отсчетов/с |
| Амплитуда (высокое-Z; 50 Ω) | от 60 мВ до 6 В (V размах ); от 30 мВ до 3 В (V размах ) |
| Постоянное амплитудное смещение (синусоидальный) | От 0,1 Гц до 50 кГц |
| Импульсный/прямоугольный и пилообразный/треугольный | От 0,1 Гц до 10 кГц |
| Опция 4-разрядного генератора цифровых последовательностей (шаблонов) | |
| Интервал дискретизации | от 20 нс до 42 с, выше/ниже |
| Объем памяти | 2048 отсчетов |
| 4-разрядный счетчик (частота) | От 100 мГц до 50 МГц |
| Меандр (частота) | От 1 мГц до 500 кГц |
| Цифровой вольтметр | |
| Измерения (постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение) | до 3 разрядов |
| Частотомер | |
| Разрешение | 6 разрядов |
| Общие данные | |
| Экран | 6,5", цветной VGA-дисплей (640 × 480 пикселей) |
| Интерфейсы | 1 x USB-хост, USB-устройство, локальная сеть |
| Акустический шум | 30,4 дБ(A) |
| Габариты (Ш × В × Г) | 285 мм × 175 мм × 140 мм (11,22" × 6,89" × 5,51" ) |
| Масса | 1,7 кг (3,75 фунта) |
Купить осциллограф Rohde Schwarz RTC1002, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Характеристики
| Производитель | Rohde Schwarz |
