Описание

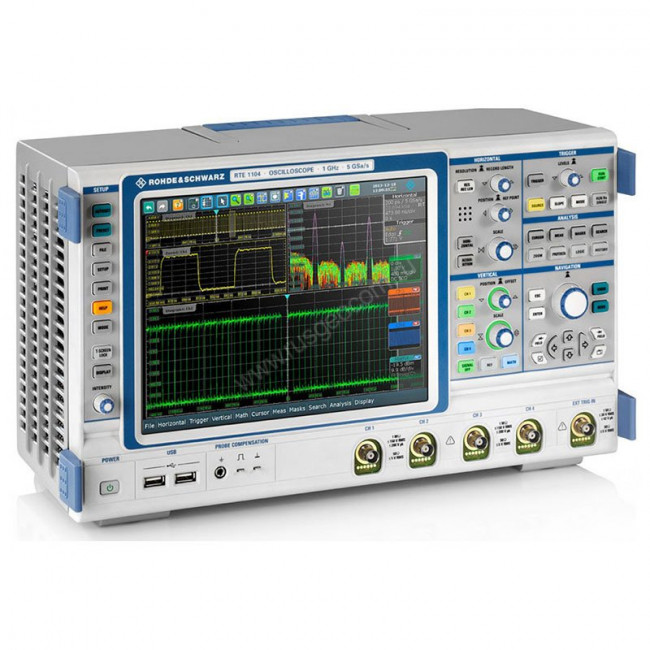

Осциллограф Rohde Schwarz RTE1204 совмещает в себе высокую функциональность с простотой и удобством, за счет чего не только обеспечивает эффективное решение повседневных задач при разработке и наладке радиоэлектронного и цифрового оборудования, но и может использоваться для сложных специализированных измерений. Прибор оборудован 4 аналоговыми каналами, с максимальной для своего класса полосой пропускания – 2 ГГц. Осциллограф функционирует на основе технологии ASIC, реализуя большинство функций на аппаратном уровне, что повышает быстродействие и точность получаемых данных.
Особенности
- Объем памяти позволяет выполнять захват и анализ сложных сигналов и длинных последовательностей.
- Улучшенный цифровой триггер с 13 вариантами запуска отличается высокой чувствительностью и минимальным джиттером, что повышает точность синхронизации.
- Широкий выбор функций отображения: гистограммы, спектрограммы, диаграммы, тренды, опция HD – повышает наглядность измерений.
- Увеличенное количество опций для декодирования последовательных протоколов.
Преимущества
Эффективность и гибкость. Rohde Schwarz RTE1204 оснащен функцией быстрых измерений QuickMeas. Режим масштабирования позволяет выборочно просматривать отдельные элементы осциллограмм. Математическая обработка данных может выполняться не только стандартными средствами, но и с применением пользовательских формул, вводимых с помощью соответствующего редактора. Функция архива позволяет в одно нажатие кнопки возвращаться к ранее собранным данным для анализа ошибок. Когда базовых возможностей устройства недостаточно, например, при необходимости тестирования систем питания, логического анализа или работы с цифровыми последовательностями и смешанными сигналами, вы можете использовать соответствующие опции для расширения функциональности осциллографа Rohde Schwarz RTE1204, не тратя средства на приобретение нового прибора.
Удобство и наглядность. Цифровой осциллограф оборудован традиционным управляющим интерфейсом: клавишами и поворотными ручками – для прямого доступа к функциям и регулировкам, а также сенсорным экраном. Для оперативной активации наиболее востребованных режимов предусмотрена возможность использования панели быстрого запуска. Функция SmartGrid повышает наглядность работ, позволяя группировать и упорядочивать диаграммы, размещая в разных частях экрана или вкладках. Для упрощения освоения прибора в ПО осциллографа встроена справочная система.
| Количество каналов | 4 |
|---|---|
| Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 2 ГГц |
| Время нарастания переходной характеристики (расчетное) | <175 пс |
| Входной импеданс | 50 Ω+/- 1.5 %; 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное) |
| Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел; на 1 МΩ: от 500 мкВ/дел до 10 В/дел |
| Погрешность временной развертки | +/- 5·10-6 |
| Масса (кг) | 8,6 |
Купить осциллограф Rohde Schwarz RTE1204, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Характеристики
| Производитель | Rohde Schwarz |
