Описание

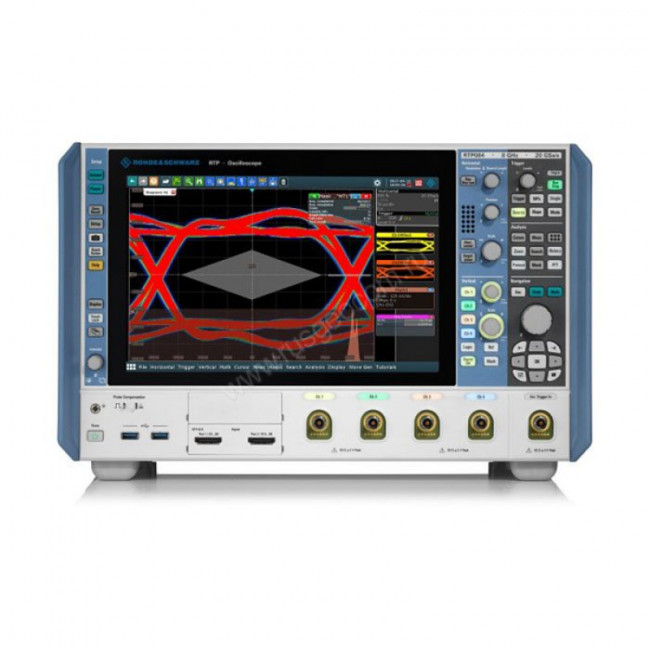

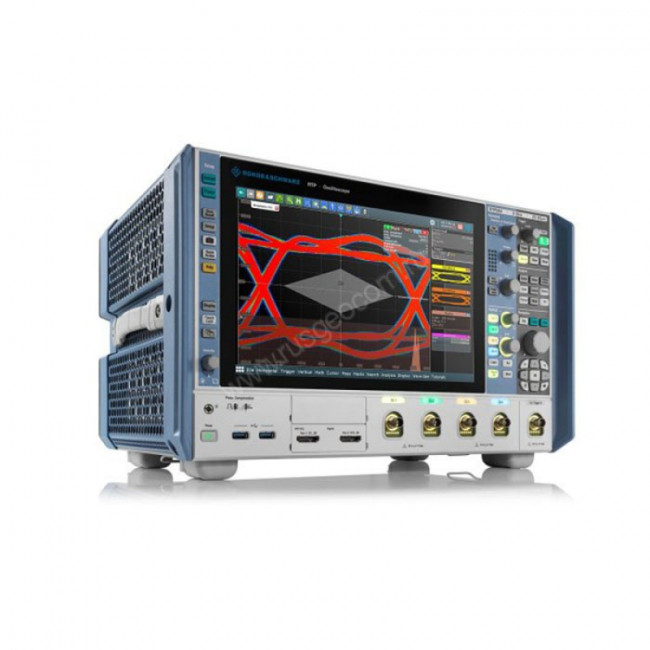

Осциллограф Rohde Schwarz RTP044 - прибор с полосой пропускания 4 ГГц. Высокая производительность достигается за счет специальных микросхем ASIC и цифрового алгоритма запуска. Эта модель нейтрализует деформации сигналов при анализе в режиме реального времени без потери скоростных характеристик. Компактные размеры корпуса вкупе с обширным функционалом и бесшумной работой делают устройство отличным вариантом для лабораторного использования.
Ключевые технические показатели
- 4 входных канала.
- Производительность до 1 млн осциллограмм/с.
- Память для сбора данных: 50 млн. точек на 4 канала, 200 млн. точек на 1 канал. Опционально можно увеличить до 2 млрд. точек.
- 8-битное разрешение, которое увеличивается до 16 бит при полосе пропускания 200 МГц.
- Входная чувствительность от 1 мВ/дел до 1 В/дел.
- Цветной тачскрин 12”.
Микросхемы ASIC - производительность и стабильность
Высокоскоростная регистрация и анализ информации обеспечивают оперативную идентификацию незначительных помех в сигналах и высокую степень чувствительности осциллографа Rohde Schwarz RTP044 в процессе анализа. Кроме этого, эти микросхемы могут синхронно производить несколько процессов, что увеличивает скорость работы.
16-битный режим HD - высокое разрешение в режиме реального времени
Этот режим запускает настраиваемый низкочастотный фильтр сигнала непосредственно после АЦП, что снижает уровень помех в режиме on-line для увеличения отношения сигнал/шум. При этом вы можете изменить полосу пропускания фильтрации и постепенно увеличивать разрешение по вертикали.
Бесшумная работа и компактные размеры
Предназначенный преимущественно для лабораторного использования цифровой осциллограф обладает всеми характеристиками для комфортной эксплуатации. Минимальный уровень шума достигается специальной проработанной системой энергопотребления с интеллектуальным распределением воздуха и теплоотводом.
| Количество каналов | 4 |
|---|---|
| Число логических каналов | 16 (опция RTO-B1) |
| Полоса пропускания | от 4 ГГц до 8 ГГц |
| Максимальная входная частота для логических каналов | 400 МГц |
| Время нарастания переходной характеристики (расчетное) | 108 пс |
| Входной импеданс | 50 Ω ± 2 %; логические каналы 100 кΩ +/-2%, 4 пФ |
| Диапазон временной развертки | от 20 пс/дел до 10’000 с/дел |
| Погрешность временной развертки | ±10 ppb (после калибровки при +23 °C) |
| Масса (кг) | 18 |
Купить осциллограф Rohde Schwarz RTP044, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Характеристики
| Производитель | Rohde Schwarz |
