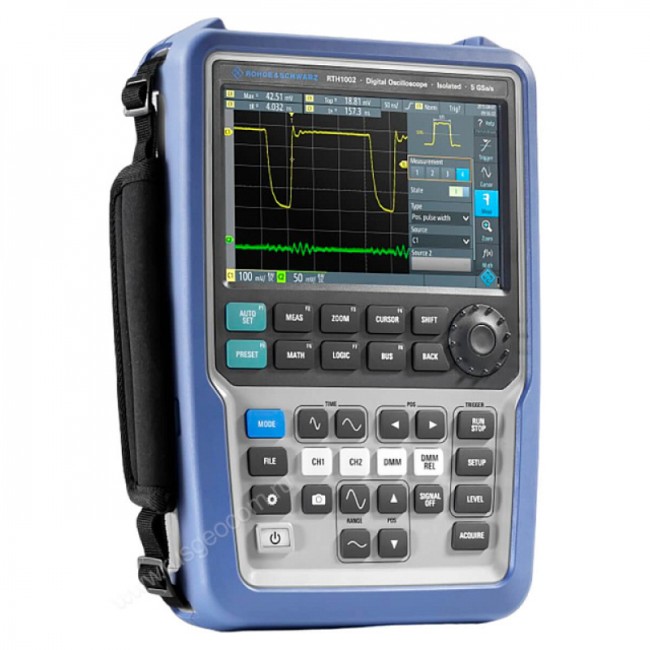

Осциллограф Rohde Schwarz RTH1002+B222

Name: Осциллограф Rohde Schwarz RTH1002+B222
Brand: Rohde Schwarz

(0) Оставить отзыв

Доставка в Екатеринбурге

Самовывоз: 29 декабря

Доставка до адреса: 30 декабря

Сравнение

В избранное

Производитель	Rohde Schwarz
Тип	Цифровые
Разрешающая способность по вертикали	10 бит
Размеры	201 мм × 293 мм × 74 мм (Ш × В × Г)
Вес	2.4 кг

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Цифровой осциллограф Rohde Schwarz RTH1002+B222 двухканальный - это мобильное решение с возможностями, не уступающими лабораторным приборам. Основное назначение модели - диагностика, отладка силовых цепей и электрооборудования в полевых условиях. Корпус, рассчитанный на использование в производственной среде, защищен от попадания пыли, грязи и влаги.

Ключевые характеристики

Рабочие параметры компактного устройства позволяют решать задачи по поиску любых неисправностей.

Частота дискретизации 5 Гвыб./сек.
Ширина полосы пропускания в 60 МГц.
50000 осциллограмм/сек.
10-разрядное вертикальное разрешение.
37 автоматических режимов измерения.
Более 4 часов непрерывной автономной работы.

Rohde Schwarz RTH1002+B222 обладает богатым функционалом 8 различных устройств: осциллографа, логического MSO-анализатора и анализатора протоколов/спектра/гармоник, регистратора данных, частотомера и цифрового мультиметра. Модернизация прибора под конкретные задачи осуществляется через покупку программных лицензий.

Сочетание клавиатуры с большими клавишами, поворотного регулятора и фирменного WVGA-тачскрина с широкими возможностями по персонализации обеспечивают удобное проведение измерений. Для документации результатов достаточно нажать всего одну кнопку. Импорт данных на ПК производится через microSD карты или интерфейсы LAN и USB.

В конструкции Rohde Schwarz RTH1002+B222 применены независимые входные каналы с гальванической развязкой, которые соответствуют категориям защищенности CAT IV 600В и CAT III 1000В. За счет этого цифровой осциллограф может применяться для диагностики электродвигателей, коммутационного оборудования, распределительных щитов и других элементов электросетей. Для защиты канала мультиметра применена двойная изоляция.

В тех случаях, когда тестирование может быть небезопасно для специалиста, будет чрезвычайно полезна функция удаленного доступа к прибору с помощью беспроводной связи. Рабочий процесс и условия измерений при этом контролируются с помощью планшетного ПК или смартфона. Эта модель также поддерживает функцию веб-сервера.

Вертикальная система сбора данных
Входные каналы	2 осциллографических канала, 1 цифровой мультиметр
МАХ вход. напряжение BNC разъем	CAT IV 300 В (СКЗ), 424 В (Впик)
МАХ вход. напряжение с пробником R&S®RT-ZI10 или R&S®RT-ZI11	CAT IV 600 В, CAT III 1000 В
Вход. Чувствительность	2 мВ/дел to 100 В/дел
Разрешающая способность по вертикали	10 бит
Горизонтальная система сбора данных
МАХ частота дисретизации (реал.вр.)	5/2.5/1.25 ГГц/сек (1/2/4 активных каналов)
Память	500/250/125 тыс.точек/канал (1/2/4 активных каналов)
Скорость сбора данных (реал.вр.)	50 000 осциллограмм/сек
Временная развертка	от 1 нс/дел до 500 сек/дел
Логический анализатор (MSO) (опция: R&S®RTH-B1)
Вход.каналы/память	8 логич.каналов/125 тыс.точек
Полоса пропускания/частота дискр.	250 МГц/1.25 ГГц/сек
Цифровая система синхронизации
Режимы запуска	авто, по событию, разовый
Типы триггера. расширенная система синхрон. (опция R&S®RTH-K19)	14 видов запуска
Измерения, математика, анализ
Автоматические измерения	33 видов измерений
Тестирование по маске
Формирование маски	Копия сигнала с допуском
Действия при нарушении	нет, звук, стоп
Архив и сегментированная память (опция: R&S®RTH-K15)
Количество сегментов	до 5000
Синхр. и декод. протоколов
Виды протоколов (R&S®RTH-K1, R&S®RTH-K2)	I2C, SPI, UART/RS-232/RS-422/RS-485
Регистратор данных
Кол-во одновременно регистрируемых каналов	4
Скорость измерений	1/2/5 измерений/сек
Память	2 млн.точек на канал
Цифровой вольтметр/цифровой мультиметр
Разрешение	10 000 отсчетов
Измерение тока и напряжения	DC, AC, AC + DC (с опциональным пробником или шунтом)
Основные параметры
Размеры	201 мм × 293 мм × 74 мм (Ш × В × Г)
Вес	2.4 кг
Степень защиты корпуса	IP51, соответственно IEC 60529
Дисплей	7.0" LC TFT 800 × 480 пикселов цветной сенсорный экран
Интерфейс	USB host, USB device, LAN, Wireless LAN (опция)
	Rohde & Schwarz RTH-B222
Совместимость	для осциллографов Rohde & Schwarz RTH1002
Расширение полосы пропускания	до 200 МГц

Характеристики

Производитель	Rohde Schwarz
Тип	Цифровые
Разрешающая способность по вертикали	10 бит
Размеры	201 мм × 293 мм × 74 мм (Ш × В × Г)
Вес	2.4 кг
Измерение тока и напряжения	DC, AC, AC + DC (с опциональным пробником или шунтом)
Кол-во одновременно регистрируемых каналов	4
Виды протоколов (R&S®RTH-K1, R&S®RTH-K2)	I2C, SPI, UART/RS-232/RS-422/RS-485
Количество сегментов	до 5000
Действия при нарушении	нет, звук, стоп
Формирование маски	Копия сигнала с допуском
Типы триггера. расширенная система синхрон. (опция R&S®RTH-K19)	14 видов запуска
Полоса пропускания/частота дискр.	250 МГц/1.25 ГГц/сек
Вход.каналы/память	8 логич.каналов/125 тыс.точек
Временная развертка	от 1 нс/дел до 500 сек/дел
Скорость сбора данных (реал.вр.)	50 000 осциллограмм/сек
МАХ частота дисретизации (реал.вр.)	5/2.5/1.25 ГГц/сек (1/2/4 активных каналов)
Вход. Чувствительность	2 мВ/дел to 100 В/дел
МАХ вход. напряжение с пробником R&S®RT-ZI10 или R&S®RT-ZI11	CAT IV 600 В, CAT III 1000 В
МАХ вход. напряжение BNC разъем	CAT IV 300 В (СКЗ), 424 В (Впик)
Расширение полосы пропускания	до 200 МГц
Скорость измерений	1/2/5 измерений/сек
Степень защиты корпуса	IP51, соответственно IEC 60529
Режимы запуска	авто, по событию, разовый
Входные каналы	2 осциллографических канала, 1 цифровой мультиметр
Автоматические измерения	33 видов измерений
Интерфейс	USB host, USB device, LAN, Wireless LAN (опция)
Совместимость	для осциллографов Rohde & Schwarz RTH1002
Разрешение	10 000 отсчетов
Память	2 млн.точек на канал
дисплей	7.0" LC TFT 800 × 480 пикселов цветной сенсорный экран
