Портативный осциллограф Rohde & Schwarz RTH1004 с опциями RTH-B242, RTH-K200, RTH-K201
Оставить отзыв
| Производитель | Rohde Schwarz |
| Тип | Цифровые |
| Полоса пропускания | 10 Гц ... 1 кГц |
| Фронт | Около 2,4 кг |
| Data2clock опция R&S® RTH-K19) | 800 (по горизонтали) × 480 (по вертикали) точек |
Описание
Дистанционное управление по WLAN с использованием любого смартфона, портативного ПК или планшета повышает безопасность испытаний, позволяя выполнять их в удалённом режиме; работать можно в среде любого браузера, без инсталляции специализированного ПО.
Компактный размер корпуса обеспечивает возможность размещения прибора непосредственно в распределительных шкафах, под кожухами промышленных агрегатов или под капотом автомобиля.
Защищенность
Оптимизированный для полевого применения данный цифровой осциллограф соответствует всем требованиям, предъявляемым к инструментарию, который предназначен для использования в жестких условиях. Прочный пыле-влагозащищенный корпус по стандарту IP51 выдерживает падение с высоты человеческого роста. Интерфейсные разъемы при неиспользовании прикрыты заглушками. По классу электробезопасности эта модель соответствует максимальной категории – CAT IV 600 В, CAT III 1000 В, поэтому может использоваться без ограничений для выполнения любых измерительных работ на промышленном и электросиловом оборудовании.
Купить цифровой осциллограф Rohde Schwarz RTH1004 с опциями RTH-B242, RTH-K200, RTH-K201, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Осциллограф Rohde Schwarz RTH1004 представляет собой оптимальное решение для сервисного инженера, которое совмещает в себе производительность и точность лабораторного измерителя с мобильностью и защищенностью специализированных инструментов для работ в полевых условиях. Среди приборов компактного класса от R&S это изделие обладает наивысшей функциональностью – как представитель семейства Multi Domain, оно способно заменять собой целый парк разнотипных специализированных измерителей, востребованных в промышленном секторе, автосервисе и энергообеспечении: анализаторы спектра, гармоник, протоколов, смешанных сигналов, регистратор, частотомер и т.д.
Особенности
- 4 канала с гальванической развязкой и широким измерительным диапазоном, позволяют с помощью Rohde Schwarz RTH1004 выполнять тестирование электроустановок и систем с 3-фазным питанием.
- Полоса пропускания 200 МГц перекрывает большинство приложений, используемых в полевых условиях, при необходимости ее можно опционально увеличить до 350 или 500 МГц.
- 7-дюймовый сенсорный дисплей упрощает выполнение настроек и регулировок, и ускоряет доступ к важным функциям.
- >Дистанционное управление по WLAN с использованием любого смартфона, портативного ПК или планшета повышает безопасность испытаний, позволяя выполнять их в удалённом режиме; работать можно в среде любого браузера, без инсталляции специализированного ПО.
- Компактный размер корпуса обеспечивает возможность размещения прибора непосредственно в распределительных шкафах, под кожухами промышленных агрегатов или под капотом автомобиля.
Высокая производительность
Rohde Schwarz RTH1004 обеспечивает такую же скорость сбора данных, как и "полноразмерные" лабораторные осциллографы. Частота дискретизации до 5 млрд. отсчетов/с, глубина памяти до 500 тыс. точек и увеличенное до 10 бит разрешение АЦП позволяет исследовать сложные сигналы значительной продолжительности, выполняя их захват на длинных временных промежутках с максимальной детализацией. Опция сегментирования повышает эффективность использования памяти за счет выборочной оцифровки только информативных элементов сигнала, а функция архива дает возможность быстро возвращаться к результатам предыдущих измерений для их анализа и сравнения, без потери текущих показаний. Опционально доступны дополнительные функции анализа смешанных сигналов, запуска и декодирования промышленных протоколов, анализа спектра, расширенные режимы синхронизации и т.д., что позволяет легко нарастить базовые возможности прибора.
Оптимизированный для полевого применения данный цифровой осциллограф соответствует всем требованиям, предъявляемым к инструментарию, который предназначен для использования в жестких условиях. Прочный пыле-влагозащищенный корпус по стандарту IP51 выдерживает падение с высоты человеческого роста. Интерфейсные разъемы при неиспользовании прикрыты заглушками. По классу электробезопасности эта модель соответствует максимальной категории – CAT IV 600 В, CAT III 1000 В, поэтому может использоваться без ограничений для выполнения любых измерительных работ на промышленном и электросиловом оборудовании.
| Характеристика | Значение | |
| Полоса пропускания | 200 МГц | |
|---|---|---|
| Количество каналов | 4 изолированных канала | |
| Регистрация | ||
| Режим | Обычный | |
| Пиковый детектор | ||
| Усреднение (2...8192 осциллограмм) | ||
| Высокое разрешение | ||
| Огибающая | ||
| Макс. дискретизация (реальное время) | 5 млрд отсчетов/с | |
| 2,5 млрд отсчетов/с (2 активных канала) | ||
| 1,25 млрд отсчетов/с (4 активных канала) | ||
| Вход | ||
| Связь по входу | открытый, закрытый | |
| Входной импеданс | 1 МОм ± 2 % || 12 пФ ± 2 пФ | |
| Максимальное входное напряжение | CAT IV 300 Вскз , 424 Впик CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11 | |
| Параметры горизонтальной системы | ||
| Скорость захвата осциллограмм | 50000 осц./сек | |
| Интерполятор | sin(x)/x | |
| Глубина записи | ≤20 мВ/дел | |
| 1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | ||
| 2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | ||
| 3,4 канала: 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | ||
| ≥50 мВ/дел | ||
| 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | ||
| Коэффициент развертки | 1 нс/дел ~ 500 с/дел | |
| Погрешность временной базы | ±10 ppm | |
| Задержка между каналами | ±100 нс | |
| Режимы | Y-T, X-Y, zoom, FFT, самописец | |
| Параметры вертикальной системы | ||
| Вертикальное разрешение | 9 бит 10 бит (ADC режим) | |
| Вертикальное отклонение | 2 мВ/дел ~ 100 В/дел | |
Диапазон смещения | ±4 В (2 мВ/дел ~ 500 мВ/дел) ±200 В (1 В/дел ~ 20 В/дел) 0 В (≥40 В/дел) | |
| Низкочастотный предел | ≤8 Гц ( на входе BNC) | |
| Время нарастания | ≤1,75 нс | |
| Погрешность коэф. усиления | ±1,5% (>5 мВ/дел) ±2% (2 мВ/дел~5 мВ/дел) ±2,5% (2 мВ/дел) | |
| Погрешность смещения | ±0,1 дел ±1,5 мВ ±0,5%смещения | |
| Изоляция между каналами | >40 дБ | |
| Измерения и анализ осциллограмм | ||
|---|---|---|
| Курсорные | ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто | |
| Автоматические | 33 типа автоматических измерений временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности | |
| Отображение | 4 измерения одновременно | |
| Частотомер (опция R&S® RTH-K33) | Разрядность | 7 разрядов (≥10 кГц); 6 разрядов (1 кГц...10 кГц); 4 разряда (100 Гц...1 кГц); 3 разряда (10 Гц...100 Гц) |
| Количество каналов | 2 | |
| Источник | аналоговые каналы | |
| Частотный диапазон | 10 Гц...220 МГц | |
| Статистика | максимальное, минимальное, среднее | |
| Связь по входу | AC | |
| Математические операции | A+B, A-B, A*B, квадрат, абсолютное значение, инверсия, | |
| БПФ (FFT окна) | прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) Размер: 64 К отсчетов или 8 К отсчетов Масштаб (X-ось): линейный, логарифмический | |
| Цифровой вольтметр | Функции измерения: напряжение DC, ACскз, DC+ACскз Фиксация максимальных, минимальных, средних значений Источник: аналоговые каналы Разрешение: 3 разряда, 999 отсчетов Количество измерений: до 4 | |
| Тестирование по маске | Годен / Не годен с выбором реакции на событие; Реакция на событие: звуковой сигнал, стоп, нет Источник: аналоговые каналы, математика Количество одновременных тестов - 5 | |
| Самописец | Количество каналов регистратора - 4 | |
| Источник | режим осциллографа: 4 осциллограммы одновременно режим вольтметра: 4 измерения режим частотомера (опция R&S® RTH-K33): до 2-х измерений счетчика | |
| Временная развертка | 5 с/дел или 4 дня/дел | |
| Скорость измерения | 1/2/5 измерений /с | |
| Глубина записи | 2 М отсчетов /канал | |
| Декодирование | I²C / SPI (опция R&S® RTH-K1) RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2) CAN / LIN (опция R&S® RTH-K3) CAN-FD (опция R&S® RTH-K9) SENT (опция R&S® RTH-K10) | |
| Система запуска | ||
|---|---|---|
| Диапазон уровня запуска | Внутренний | ±4 делений от центра экрана |
| Режим запуска | Авто, обычный, одиночный | |
| Блокировка уровня запуска | 8 нс ~ 10 с; 1 ~ 1 000 000 000 событий | |
| Типы запуска | стандартно: по фронту, по глитчу, по длительности, видео (PAL, NTSC, SECAM, PAL-M) | |
| опционально: видео (SDTV, HDTV), шаблон, логическое состояние, рант, скорость нарастания, окно, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT | ||
| Фронт | условие запуска | нарастающий, спадающий, нарастающий & спадающий |
| Глитч | условие запуска | >, < |
| полярность | положительная, отрицательная, обе полярности | |
| диапазон установок | 200 пс ~ 5000 с | |
| Длительность импульса | условие запуска | >, <, внутри диапазона, вне диапазона |
| полярность | положительная, отрицательная | |
| диапазон установок | 200 пс ~ 5000 с | |
| Видеосигнал | условие запуска | выбор: строка, все строки, четный кадр, нечетный кадр, все кадры |
| полярность | положительная, отрицательная | |
| диапазон установок | PAL, NTSC, SECAM, PAL-M SDTV, HDTV - опция R&S® RTH-K19 | |
| Шаблон (опция R&S® RTH-K19) | событие запуска | AND, NAND, OR, NOR |
| временные условия | >, <, =, ≠, внутри диапазона, вне диапазона | |
| временной диапазон | 800 пс ~ 5000 с | |
| Логическое состояние (опция R&S® RTH-K19) | событие запуска | логическое состояние между двумя активными каналами (AND, NAND, OR, NOR) |
| полярность | положительная, отрицательная, обе полярности | |
| состояние канала | высокий, низкий, не определен | |
| Рант (опция R&S® RTH-K19) | условие запуска | >, <, внутри диапазона, вне диапазона, произвольная |
| полярность | положительная, отрицательная, обе полярности | |
| диапазон установок | 200 пс ~ 5000 с | |
| Скорость нарастания (опция R&S® RTH-K19) | условие запуска | >, <, внутри диапазона, вне диапазона |
| полярность | положительная, отрицательная, обе полярности | |
| диапазон установок | 200 пс ~ 5000 с | |
| Окно (опция R&S® RTH-K19) | условие запуска | >, < |
| диапазон установок | 200 пс ~ 5000 с | |
| Интервал (опция R&S® RTH-K19) | условие запуска | >, <, внутри диапазона, вне диапазона |
| полярность | положительная, отрицательная | |
| диапазон установок | 200 пс ~ 5000 с | |
| Истечение времени TimeOut (опция R&S® RTH-K19) | условие запуска | высокий, низкий, высокий & низкий |
| диапазон установок | 200 пс ~ 5000 с | |
| Data2clock опция R&S® RTH-K19) | условие запуска | время установки и время удержания между данными и тактовыми сигналами на двух каналах |
| диапазон установок | -124 нс ~ 124 нс с шагом 800 пс (относительно фронта тактового сигнала) | |
| Шаблон последовательных данных (опция R&S® RTH-K19) | разрядность | 32 бит |
| уровень | высокий H, низкий L, неопределенный X | |
| полярность | положительная, отрицательная, обе полярности | |
| Скорость данных | < 250 Мбит/с | |
| I²C запуск (опция R&S® RTH-K1) | Условие запуска | старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу |
| Разрядность адреса | 7 бит, 10 бит | |
| Скорость | до 3,4 Мбит/с | |
| Разрядность данных | 8 бит | |
| SPI запуск (опция R&S® RTH-K1) | Тип линии | 2-х, 3-х, 4-х проводная |
| Условие | начало фрейма, конец фрейма, MOSI, MISO | |
| Разрядность данных шаблона | 4 / 8 / 12 / 16 / 20 / 24 / 28 / 32 бит | |
| Выбор номера бита | 0 ~ 4095 | |
| Скорость | до 50 Мбит/с | |
| RS-232 / UART / RS-422 / RS-485 запуск (опция R&S® RTH-K2) | Условие запуска | стартовый бит, начало пакета, данные, ошибка четности, ошибка конца пакета или данных, нарушение условия |
| Скорость | 300 бит/с ~ 200 Мбит/c | |
| Разрядность | 5 бит ~ 9 бит | |
| CAN запуск (опции R&S® RTH-K3) | Тип сигнала | CAN_H, CAN_L |
| Условие запуска | Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, формы, АСК) | |
| Скорость | 10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с | |
| Точки выборки | 10% ~ 95% | |
| Идентификатор | Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠) | |
| Установка данных | шаблон данных (до 8 бит); условие (>, <, =, ≠) | |
| CAN-FD запуск (опции R&S® RTH-K9) | Полярность | CAN_H, CAN_L |
| Стандарт | ISO, non-ISO (Bosch) | |
| Условие запуска | Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, stuff, формы, АСК) | |
| Скорость арбитраж | 10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с | |
| Скорость данные | 10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 кбит/с; 1 / 1.5 / 2 / 4 / 6 / 8 / 10 / 12 / 14 / 15 Mбит/с или пользовательская в диапазоне от 10 кбит/с до 15 Мбит/с | |
| Точки выборки | 10% ~ 95% | |
| Идентификатор | Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠) | |
| Установка данных | шаблон данных (до 8 бит); условие (>, <, =, ≠) | |
| LIN запуск (опция R&S® RTH-K10) | Конфигурация шины | 1.3, 2.x или SAE J602; смешанная |
| Условие запуска | Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля) | |
| Скорость | 1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 1 Кбит/с до 20 Кбит/с | |
| Полярность | Активная верхняя или активная нижняя | |
| Идентификатор | Диапазон (от 0d до 63d); условие (>, <, =, ≠) | |
| Установка данных | шаблон данных (до 8 бит); условие (>, <, =, ≠) | |
| Логический анализатор (опция R&S® RTH-B1) | ||
|---|---|---|
| Вертикальная система | Входные каналы | 8 логических каналов (D0~D7) |
| Входной интерфейс | 100 кОм ± 2 % || 4 пФ | |
| Максимальная входная частота | 250 МГц | |
| Максимальное входное напряжение | ±40 Впик | |
| Минимальное входное напряжение | 500 мВп-п | |
| Конфигурация | D0~D3, D4~D7 | |
| Пороговый уровень | пользовательский: ±8 В (с шагом 25 мВ) предустановки: CMOS 5.0 В, CMOS 3.3 В, CMOS 2.5 В, TTL, ECL, PECL, LVPECL | |
| Точность установки порогового уровня | ±(100 мВ + 3% установ. значения) | |
| Горизонтальная система | Сдвиг фаз | ±100 нс |
| Регистрация | Частота дискретизации | 1,25 Гвыб/с на канал |
| Глубина записи | 125 К отсчетов на канал (≤20 мВ/дел) 62,5 К отсчетов на канал (≥50 мВ/дел) | |
| Система запуска | ||
|---|---|---|
| Диапазон уровня запуска | Внутренний | ±4 делений от центра экрана |
| Режим запуска | Авто, обычный, одиночный | |
| Блокировка уровня запуска | 8 нс ~ 10 с; 1 ~ 1 000 000 000 событий | |
| Типы запуска | стандартно: по фронту, по глитчу, по длительности | |
| опционально: шаблон, логическое состояние, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT | ||
| Архив и сегментированная память (опция R&S® RTH-K15) | ||||||
|---|---|---|---|---|---|---|
| Сегментированная память | Макс. длина записи на канал (режим выборка) | Сегменты | 1 активный канал | 2 активных канала | 3 активных канала и Цифровые каналы | Анализатор протоколов |
| 5000 | 10 К | 5 К | 2,5 К | 5,12 К | ||
| 1000 | 50 К | 25 К | 12,5 К | 25,6 К | ||
| 100 | 500 К | 250 К | 125 К | 256 К | ||
| Общая память (на канал) | 50 М | 25 М | 12,5 М | 25,6 М | ||
| Макс. длина записи на канал (пиковый детектор, усреднение, высокое разрешение, огибающая) | 5000 | 5 К | 2,5 К | 1,25 К | 5,12 К | |
| 1000 | 25 К | 12,5 К | 6,25 К | 25,6 К | ||
| 100 | 250 К | 125 К | 62,5 К | 256 К | ||
| 25 М | 12,5 М | 6,25 М | 25,6 М | |||
| Архив | Разрешение временных меток | 1,6 пс | ||||
| Воспроизведение | Воспроизведение записанных осциллограмм Задание начального и конечного кадра Повтор воспроизведения | |||||
| Анализ спектров (опция R&S® RTH-K18) | ||
|---|---|---|
| Спектр | Входные каналы | аналоговые каналы |
| Шкала (X ось) | частота, линейный или логарифмический масштаб | |
| Шкала (Y ось) | dBm, dBv. dBA | |
| Параметры | центральная частота и полоса обзора (линейный масштаб по оси X) начальная и конечная частота (логарифмический масштаб по оси X) разрешение RBW, задание шкалы по оси Y | |
| Полоса обзора (Span) | 1 кГц...макс. полоса прибора | |
| Разрешение RBW | span/10 ≥ RBW ≥ span/1000 | |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) | |
| Тип графика | обычный, удержание максимального, удержание минимального, среднее | |
| Маркер | Поиск пика | порог, отклонение, расстояние |
| Количество маркеров | 15 | |
| Значение | абсолютное значение частоты и амплитудного уровня или значение частоты и амплитуды относительно опорного маркера | |
| Курсоры | Значение | абсолютные значения частоты и амплитудного уровня для курсоров 1 и 2 значение частоты и амплитуды для курсора 2 относительно курсора 1 |
| Функция | отслеживание, связь, установка | |
| Анализ гармоник (опция R&S® RTH-K34) | ||
|---|---|---|
| Гармоники | Входные каналы | аналоговые каналы |
| Задаваемые параметры | основная частота, масштаб | |
| Масштаб | линейный (%) или логарифмический (dB) | |
| Основная частота | 10 Гц ... 1 кГц | |
| Порядок | до 64 гармоники | |
| Статистика | текущая, максимальная, минимальная | |
| Отображение | Гистограмма | до 64 гармоник на экран |
| Гармоники | все, четные, нечетные, нечетные и кратные 3, нечетные и некратные 3, пользовательские | |
| Измерение | Сигнал | основная частота, коэффициент гармоник относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR) |
| Гармоники | среднеквадратическое значение амплитуды или амплитуда относительно амплитуды основного сигнала, фазовый угол относительного основного и частота | |
| Основные технические характеристики | |
|---|---|
| Дисплей | |
| Тип дисплея | диагональ 7", емкостной сенсорный |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Послесвечение | 50 мс ~ 10 с, бесконечно |
| Выход для компенсации пробника | |
| Выходное напряжение (типичное) | амплитуда 1 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейсы и выходы | |
| Интерфейсы | USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно) |
| Вход microSD карт | поддержка карт SDHC от 4 Гб до 32 Гб |
| Входы | Входы осциллографа: 2 разъема BNC-типа Вход мультиметра: 2 разъема типа "банан" 4 мм |
| Входы цифровых каналов (опция R&S® RTH-B1) | 8 каналов (D7 ~ D0) |
| Вход внешнего запуска | используется вход мультиметра |
| Разное | |
| Категория исполнения | IP51 |
| Рабочая температура | 0 °С...+50 °С c батарейным питанием 0 °С...+40 °С c сетевым адаптером |
| Категория электробезопасности | CAT IV 600 В, CAT III 1000 В (свыше 2000 м над уровнем моря) CAT III 600 В, CAT II 1000 В (свыше 3000 м над уровнем моря) |
| Питание | |
| Сетевой адаптер | вход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 А выход: +15 В DC, 4 А |
| Батарея | Литий-ионный аккумулятор (Li-ion) 72 Втч Время работы / заряда - 4 ч/ 4 ч Напряжение 11,25 В DC |
| Массо-габаритные параметры | |
| Габаритные размеры | 201 мм × 293 мм × 74 мм (Ш*В*Г) |
Характеристики
| Производитель | Rohde Schwarz |
| Тип | Цифровые |
| Полоса пропускания | 10 Гц ... 1 кГц |
| Фронт | Около 2,4 кг |
| Data2clock опция R&S® RTH-K19) | 800 (по горизонтали) × 480 (по вертикали) точек |
| Истечение времени TimeOut (опция R&S® RTH-K19) | диагональ 7", емкостной сенсорный |
| Интервал (опция R&S® RTH-K19) | среднеквадратическое значение амплитуды или амплитуда относительно амплитуды основного сигнала, фазовый угол относительного основного и частота |
| Окно (опция R&S® RTH-K19) | Гармоники |
| Скорость нарастания (опция R&S® RTH-K19) | основная частота, коэффициент гармоник относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR) |
| Рант (опция R&S® RTH-K19) | Сигнал |
| Логическое состояние (опция R&S® RTH-K19) | все, четные, нечетные, нечетные и кратные 3, нечетные и некратные 3, пользовательские |
| Шаблон (опция R&S® RTH-K19) | Гармоники |
| Глитч | текущая, максимальная, минимальная |
| Шаблон последовательных данных (опция R&S® RTH-K19) | 50 мс ~ 10 с, бесконечно |
| Декодирование | 0 °С...+50 °С c батарейным питанием0 °С...+40 °С c сетевым адаптером |
| БПФ (FFT окна) | Входы осциллографа: 2 разъема BNC-типаВход мультиметра: 2 разъема типа "банан" 4 мм |
| Математические операции | поддержка карт SDHC от 4 Гб до 32 Гб |
| Частотомер (опция R&S® RTH-K33) | USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно) |
| Отображение | Меандр 1 кГц |
| Курсорные | 50 мс ~ 10 с, бесконечно |
| Изоляция между каналами | 800 (по горизонтали) × 480 (по вертикали) точек |
| Погрешность смещения | диагональ 7", емкостной сенсорный |
| Погрешность коэф. усиления | среднеквадратическое значение амплитуды или амплитуда относительно амплитуды основного сигнала, фазовый угол относительного основного и частота |
| Архив | span/10 ≥ RBW ≥ span/1000 |
| Около 2,4 кг | |
| Разрешение дисплея | 15 |
| Категория электробезопасности | Масштаб |
| Категория исполнения | Задаваемые параметры |
| Вход внешнего запуска | аналоговые каналы |
| Входы цифровых каналов(опция R&S® RTH-B1) | Входные каналы |
| Вход microSD карт | Функция |
| Частота (типичное) | Значение |
| Выходное напряжение (типичное) | абсолютное значение частоты и амплитудного уровня илизначение частоты и амплитуды относительно опорного маркера |
| Низкочастотный предел | основная частота, коэффициент гармоник относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR) |
| Сегментированная память | Около 2,4 кг |
| Горизонтальная система | IP51 |
| Вертикальная система | используется вход мультиметра |
| LIN запуск (опция R&S® RTH-K10) | 8 каналов (D7 ~ D0) |
| CAN-FD запуск (опции R&S® RTH-K9) | Входы осциллографа: 2 разъема BNC-типаВход мультиметра: 2 разъема типа "банан" 4 мм |
| CAN запуск(опции R&S® RTH-K3) | поддержка карт SDHC от 4 Гб до 32 Гб |
| RS-232 / UART / RS-422 / RS-485 запуск (опция R&S® RTH-K2) | USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно) |
| SPI запуск (опция R&S® RTH-K1) | Меандр 1 кГц |
| I²C запуск (опция R&S® RTH-K1) | амплитуда 1 Вп-п |
| Входной импеданс | USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно) |
| Диапазон смещения | Около 2,4 кг |
| Курсоры | Тип графика |
| Тестирование по маске | используется вход мультиметра |
| Вертикальное разрешение | Литий-ионный аккумулятор (Li-ion) 72 ВтчВремя работы / заряда - 4 ч/ 4 чНапряжение 11,25 В DC |
| Максимальное входное напряжение | поддержка карт SDHC от 4 Гб до 32 Гб |
| Измерение | порог, отклонение, расстояние |
| Время нарастания | Гармоники |
| Режимы | вход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 Авыход: +15 В DC, 4 А |
| Связь по входу | Меандр 1 кГц |
| Регистрация | 0 °С...+50 °С c батарейным питанием0 °С...+40 °С c сетевым адаптером |
| Послесвечение | Значение |
| Автоматические | амплитуда 1 Вп-п |
| Входы | отслеживание, связь, установка |
| Батарея | Основная частота |
| Интерфейсы | абсолютные значения частоты и амплитудного уровня для курсоров 1 и 2значение частоты и амплитуды для курсора 2 относительно курсора 1 |
| Габаритные размеры | 10 Гц ... 1 кГц |
| Рабочая температура | основная частота, масштаб |
| Количество каналов | 800 (по горизонтали) × 480 (по вертикали) точек |
| Тип дисплея | Количество маркеров |
| Блокировка уровня запуска | Литий-ионный аккумулятор (Li-ion) 72 ВтчВремя работы / заряда - 4 ч/ 4 чНапряжение 11,25 В DC |
| Погрешность временной базы | 0 °С...+50 °С c батарейным питанием0 °С...+40 °С c сетевым адаптером |
| Глубина записи | используется вход мультиметра |
| Интерполятор | 8 каналов (D7 ~ D0) |
| Скорость захвата осциллограмм | Входы осциллографа: 2 разъема BNC-типаВход мультиметра: 2 разъема типа "банан" 4 мм |
| Макс. дискретизация (реальное время) | амплитуда 1 Вп-п |
| Спектр | Тип окна |
| Задержка между каналами | CAT IV 600 В, CAT III 1000 В (свыше 2000 м над уровнем моря)CAT III 600 В, CAT II 1000 В (свыше 3000 м над уровнем моря) |
| Маркер | прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) |
| Режим запуска | вход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 Авыход: +15 В DC, 4 А |
| Коэффициент развертки | IP51 |
| Цифровой вольтметр | 8 каналов (D7 ~ D0) |
| Самописец | IP51 |
| Режим | 50 мс ~ 10 с, бесконечно |
| Длительность импульса | Гистограмма |
| Видеосигнал | до 64 гармоник на экран |
| Сетевой адаптер | линейный (%) или логарифмический (dB) |
| Гармоники | обычный, удержание максимального, удержание минимального, среднее |
| Диапазон уровня запуска | CAT IV 600 В, CAT III 1000 В (свыше 2000 м над уровнем моря)CAT III 600 В, CAT II 1000 В (свыше 3000 м над уровнем моря) |

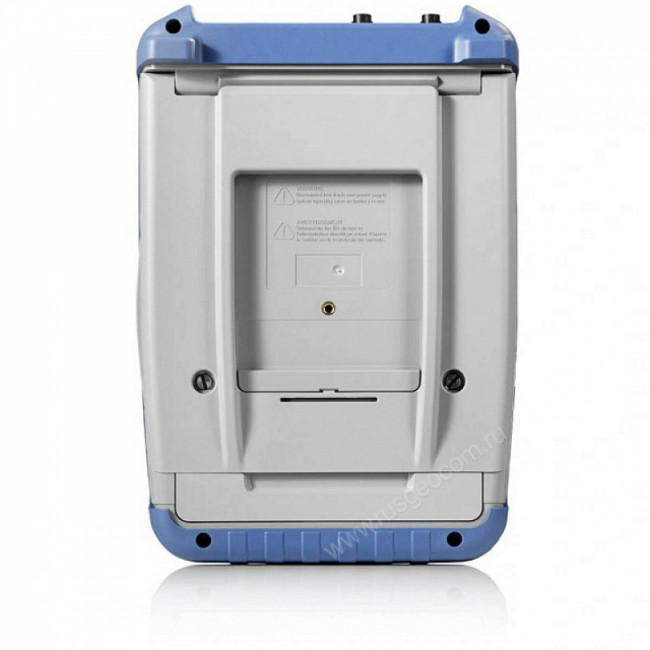

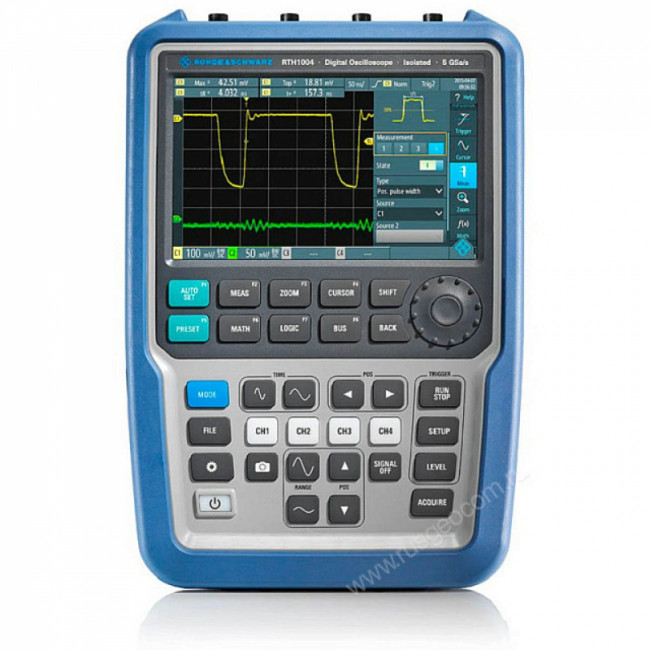

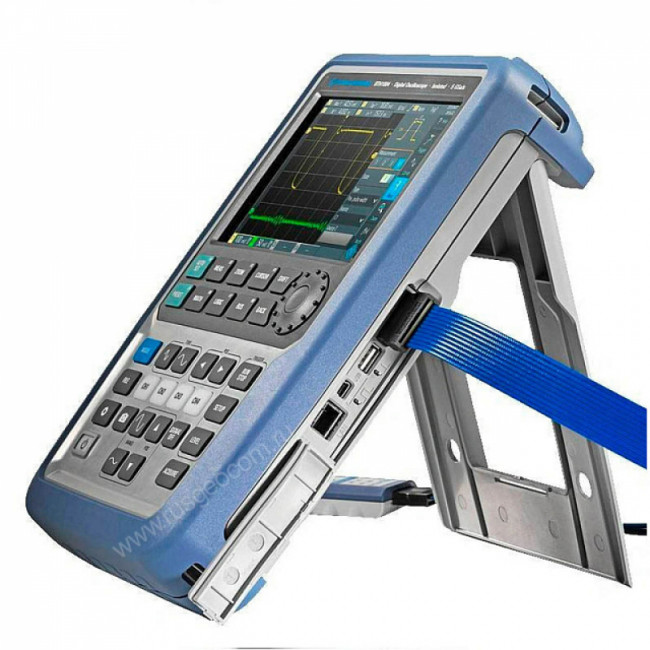

Портативный осциллограф Rohde & Schwarz RTH1004 с опциями RTH-B242, RTH-K200, RTH-K201 отзывы
Об этом товаре отзывов пока нет. Будьте первым!
