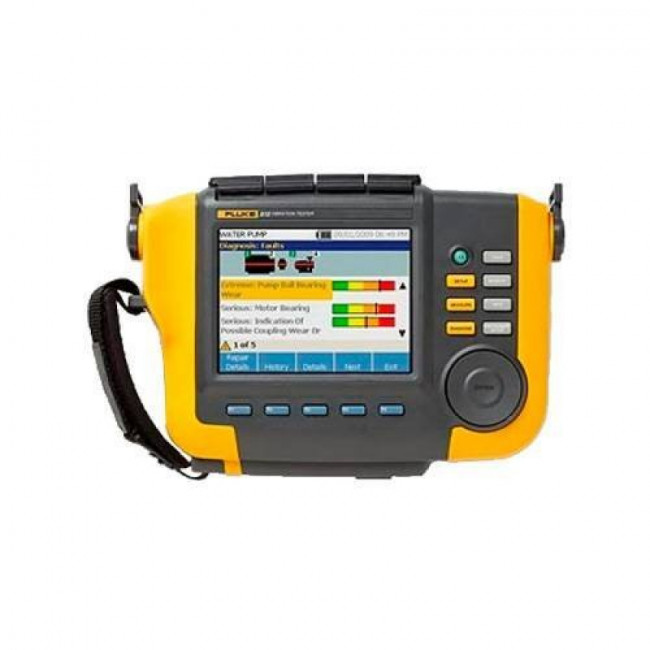

Виброметр Fluke 810
Оставить отзыв
| Производитель | FLUKE |
| Характеристика | Диапазон измерения: 2 Гц - 20 кГц |
| Госреестр | Да |
| Гарантия | 18 месяцев |
Описание
Портативный виброметр Fluke 810 предназначен для оперативной диагностики и определения вибрационных нагрузок на промышленное оборудование, такое, как двигатели и компрессоры, приводы и редукторы, насосы и вентиляторы, нагнетатели и другие механизмы с частотой вращения в пределах 200÷12000 оборотов в минуту.
Измеритель вибрации Fluke 810 не требует специальной подготовки и заблаговременного сбора данных и с помощью пошаговой диагностики всего за несколько измерений выявит неисправность. Простота получения реального результата достигается благодаря набору полезных особенностей устройства:
- виброметр определяет тип механической неисправности, например, выход из строя подшипников, ослабление креплений, дисбаланс, несоосное положение компонентов и т.п., и её предполагаемое место, позволяя тем самым сократить время бездействия оборудования и сконцентрироваться на ликвидации причин поломки;
- важность выявляемых неисправности ранжируется прибором по 4 уровням и позволяет определить приоритет восстановительных операций;
- контекстно-зависимая система, которой оснащён измеритель вибрации Fluke 810, дает оперативные подсказки в последовательности действий и предлагает рекомендации по ремонтным работам.
На цветном 5,7-дюймовом VGA-дисплее, которым оснащён виброметр Fluke 810, отображаются результаты вибрационного воздействия (спектры, пиковые значения, степень критичности неполадки), а также информация по ремонту. Функция самопроверки способствует оптимальной производительности аппарата и увеличивает период его полезной работы.
Архивация и управление результатами диагностики осуществляется с помощью ПО Viewer. Встроенной памяти 2Гб хватает для хранения достаточного большого объема зарегистрированных данных. Имеется возможность наращивания памяти и подключения Fluke 810 к компьютеру для передачи и анализа данных.
| Стандартные неисправности | дисбаланса, ослабления креплений, несоосности и неисправностей подшипников |
|---|---|
| Анализ причин | Двигатели, вентиляторы, нагнетатели, ременные и цепные приводы, редукторы, муфты, центробежные насосы, поршневые насосы, шиберные насосы, пропеллерные насосы, винтовые насосы, роторные винтовые/шестеренчатые/лопастные насосы, поршневые компрессоры, центробежные компрессоры, винтовые компрессоры, спаренные машины, шпиндели |
| Диапазон частоты вращения машин | От 200 об/мин до 12000 об/мин |
| Возможности диагностической функции прибора | Отображение диагностической информации в текстовом виде, определение серьезности неисправности (низкая, средняя, высокая, критическая), информация по ремонту, зарегистрированные пиковые значения, спектры |
| Электрические характеристики | |
| Выбор диапазона | Автоматический |
| Аналого-цифровой преобразователь | 4 канала, 24 бит |
| Рабочий диапазон частот | От 2 Гц до 20 кГц |
| Дискретизация | 51,2 Гц |
| Функции обработки цифрового сигнала | Автоматически настраиваемый фильтр защиты от наложения частот, фильтр верхних частот, прореживание, наложение, отсечение части сигнала, быстрое преобразование Фурье и усреднение. |
| Частота дискретизации | От 2,5 кГц до 50 кГц |
| Динамический диапазон | 128 дБ |
| Отношение сигнала/шума | 100 дБ |
| Разрешение быстрого преобразования Фурье | 800 линий |
| Спектральные окна | Ганнирование |
| Единицы измерения частоты | Гц, порядки, цикл/мин |
| Единицы измерения амплитуды | дюйм/с, мм/с, колебательная скорость в дБ (VdB (США)), колебательная скорость в дБ (VdB* (Европа)) |
| Энергонезависимая память | Карта памяти SD micro, 2 Гб внутренней памяти + разъем для установки пользовательского дополнительного устройства хранения данных |
| Общие характеристики | |
| Размеры (В x Ш x Д) | 18,56 см x 7,00 см x 26,72 см (7,30 дюйма x 2,76 дюйма x 10,52 дюйма) |
| Масса (с аккумуляторной батареей) | 1,9 кг (4,2 фунта) |
| Дисплей | VGA, 320x240, цветной, диагональ 5,7 дюйма, жидкокристаллический дисплей на тонкоплёночных транзисторах со светодиодной подсветкой |
| Входные и выходные соединения | |
| Разъем трехосевого датчика | 4-контактный разъем M12 |
| Разъем одноосевого датчика | Разъем BNC |
| Разъем тахометра | 6-контактный мини-разъем DIN |
| Разъем персонального компьютера | Мини-разъем "B" USB (2.0) |
| Тип батареи | Литий-ионные, 14,8 В, 2,55 Ач |
| Время заряда аккумулятора | Три часа |
| Время разряда аккумулятора | Восемь часов (при нормальных условиях) |
| Входное напряжение | 100 - 240 В переменного тока |
| Входная частота | 50/60 Гц |
| Операционная система | WinCE 6.0 Core |
| Поддержка языков | Английский, французский, немецкий, итальянский, японский, португальский, упрощенный китайский, испанский |
| Гарантия | Три года |
| Характеристики условий эксплуатации | |
| Рабочая температура | От 0 °C до 50 °C (от 32 °F до 122 °F) |
| Температура хранения | От -20 °C до 60 °C (от -4 °F до 140 °F) |
| Допустимая влажность при работе | От 10 % до 95 % относ. влажн., без конденсации |
| Ведомственные разрешения | CHINA RoHS, CSA, CE, C TICK, WEEE |
| Электромагнитная совместимость | EN 61326-1:2006, EN 61010:1:2001 2-е издание |
| Технические характеристики датчика | |
| Тип датчика | Акселерометр |
| Чувствительность | 100 мВ/g (± 5 %, 25 °C) |
| Диапазон ускорений | Пиковое значение 80 g |
| Нелинейность амплитудной характеристики | 1% |
| Чувствительность по частоте | Z: 2 - 7000 Гц ± 3 дБ |
| X, Y: 2 - 5000 Гц ± 3 дБ | |
| Параметры питания (IEPE) | От 18 В до 30 В постоянного тока, от 2 мА до 10 мА |
| Выходное напряжение смещения | 12 В постоянного тока |
| Заземление | Заземление через корпус |
| Конструкция чувствительного элемента | Керамический пьезоэлектрический преобразователь со сдвиговыми колебаниями |
| Материал корпуса | Нержавеющая сталь 316L |
| Крепление | Невыпадающие винты 10-32 с головкой под торцевой ключ, двухполюсный магнит из редкоземельных металлов (усилие на отрыв - 48 фунтов) |
| Выходной разъем | 4-контактный, M12 |
| Ответный разъем | M12 - F4D |
| Энергонезависимая память | Совместимая с TEDS 1451.4 |
| Предел по вибрации | Пиковое значение 500 g |
| Предел ударных нагрузок | Пиковое значение 5000 g |
| Электромагнитная чувствительность, эквивалентная g | 100 микро g/гаусс |
| Тип уплотнения | Герметичный |
| Диапазон температур | От -50°C до 120°C (от -58°F до 248°F) ± 7% |
| Гарантия | Один год |
| Характеристики тахометра | |
| Размеры (Ш x Д) | 2,86 x 12,19 см (1,125 x 4,80 дюйма) |
| Вес | 96 г (3,4 унции) с кабелем |
| Электропитание | Питание от измерителя вибраций 810 |
| Чувствительный элемент | Лазерный диод класса 2 |
| Шкала | От 6,0 до 99999 об/мин |
| Погрешность | |
| От 6,0 до 5999,9 об/мин | ± 0,01% и ± 1 разряд |
| От 6,0 до 5999,9 об/мин | ± 0,05% и ± 1 разряд |
| Разрешение | 0,1 об/мин |
| Эффективный диапазон | От 1 до 100 см (от 0,4 до 39,27 дюйма) |
| Время отклика | 1 секунда (> 60 об/мин) |
| Элементы управления | Прозрачная кнопка включения и выключения режима измерения |
| Интерфейс | 6-контактный мини-разъем DIN |
| Длина кабеля | 50 см (19,586 дюйма) |
| Гарантия | Один год |
| Отражательная лента: | 1,5 x 52,5 см (0,59 x 20,67 дюйма) |
| Программное обеспечение Viewer для ПК | |
| Минимальные системные требования | 1 Гб оперативной памяти |
| Требования к операционной системе | Windows XP, Vista |
Комплектация:
- Измеритель вибраций Fluke 810 с диагностической функцией
- Трехосевой акселерометр
- Магнитное крепление
- Комплект монтажных пластин с клейким слоем
- Кабель акселерометра с быстроразъемным соединением
- Лазерный тахометр и карман для хранения
- Блок аккумуляторов с кабелем и переходниками
- Ремень для ношения на плече и регулируемый ремешок для ношения на запястье
- Программное обеспечение Viewer для ПК
- Кабельный адаптер mini USB - USB
- Ознакомительное руководство
- Иллюстрированное руководство пользователя
- Компакт-диск с руководствами пользователя
- Футляр для переноски
