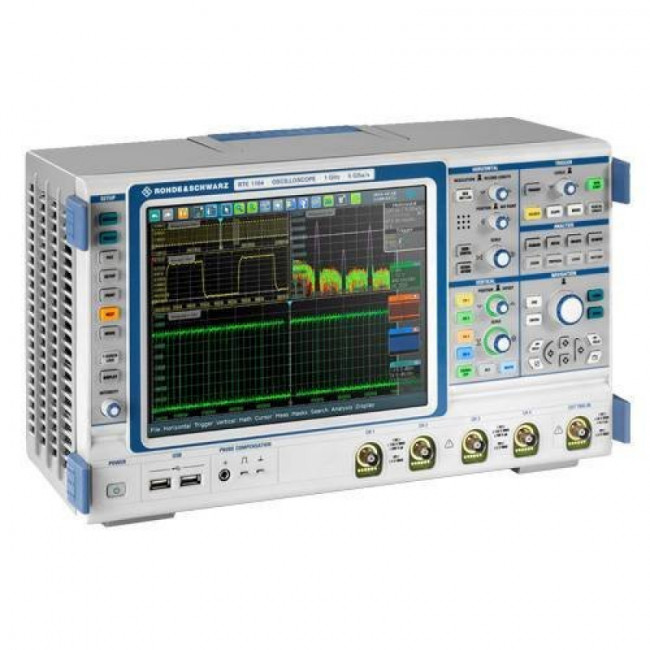

Цифровой осциллограф Rohde Schwarz RTE1034

(0) Leave a review

In stock
Pre-order only
Цена по запросу
Цена с НДС
ПроизводительRohde Schwarz

Description

Четырехканальный цифровой осциллограф Rohde Schwarz RTE1034 решает задачи по исследованию параметров спектра и электропитания, настройке электроники и поиску неисправностей в комплексных системах; в т.ч. может быть применен в качестве генератора импульсов. Достоверность показаний обеспечивает одноядерный АЦП вкупе с 16-битным вертикальным разрешением и скоростью снятия показаний 1 млн сигналов/с.

Преимущества

  • 4 входных аналоговых канала
  • Режим смешанных сигналов MSO на 16 каналов
  • Полоса пропускания 350 МГц
  • Глубина внутренней памяти - 200 млн. точек
  • Расчетное время нарастания до 1 нс
  • Емкостной тачскрин разрешением 1024×728 пикселей формата XGA
  • 77 запрограммированных автоматических измерений
  • Низкий уровень внутренних шумов 100 µV

Высокое разрешение по временной оси позволяет выявлять хаотичные и непоследовательные аномалии, корректировка которых необходима для точной настройки сложных приборов.

При создании цифрового осциллографа было применено несколько эксклюзивных программных решений, направленных на улучшение читаемости графиков и повышение комфорта при работе.

При нажатии на сенсорную кнопку “QuickMeas”, Rohde Schwarz RTE1034 одновременно проводит до 8 автоматизированных измерений, список которых может быть адаптирован под текущие задачи. На дисплей диагональю 10,4" можно вывести сразу несколько диаграмм и диалоговых окон, функция “SmartGrid” оптимизирует их расположение. Яркость вкладок настраивается вплоть до полупрозрачного состояния для эффективного наложения одной картинки на другую.

Для снятия снимков скриншотов выделена отдельная кнопка на экране. Вид протокола персонализируются по желанию путем выбора степени детализации данных или, к примеру, добавления логотипа фирмы. Данные также архивируются в памяти для последующего изучения.

Модель совместима с внешними мониторами и ПК. Это открывает богатые возможности для демонстрации результатов исследований в презентационных и обучающих целях. Более того, к прибору можно подключиться дистанционно по LAN-интерфейсу для проведения всех возможных манипуляций.

Система вертикального отклонения
Количество каналов 4
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω 350 МГц
Время нарастания переходной характеристики (расчетное) < 1 нс
Входной импеданс 50 Ω+/- 1.5 %
1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное)
Чувствительность на 50 Ω: от 500 мкВ/дел до 1 В/дел
на 1 МΩ: от 500 мкВ/дел до 10 В/дел
Разрешение АЦП (ENOB) При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания:
> 7 бит (расчетное)
Максимальное входное напряжение на 50 Ω: 5 В (СКЗ), макс. 30 В (пик)
на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)
Система горизонтального отклонения
Диапазон временной развертки от 50 пс/дел до 50 с/дел
Погрешность временной развертки +/- 5·10-6
Задержка между каналами <200 пс
Система сбора данных
Частота дискретизации (в режиме реального времени) макс. 5 Гвыб/с на каждом канале
Скорость сбора данных (в режиме реального времени) > 1 млн. осциллограмм/с
Глубина памяти (все каналы/на одном канале), млн. точек
стандартно 10/40
c опц. RTE-B101 20/80
c опц. RTE-B102 50/200
Режимы сбора данных Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный)
Арифметические операции Выключены, огибающая, усреднение
Система синхронизации
Режимы синхронизации по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео
опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC
Чувствительность (задание гистерезиса системы запуска) Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность
Операции с осциллограммами
Алгебраические категории математические, логические операции, сравнение, частотная область, цифровые фильтры
Операции, оптимизированные на аппаратном уровне +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT
Функции анализа и измерений
Функции анализа с аппаратным ускорением спектр, гистограмма, испытания на соответствие маске, курсор
Функции измерения с аппаратным ускорением амплитудные измерения, временные измерения
Общие характеристики
Дисплей Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768
Интерфейсы USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально)
Габаритные размеры (Ш-В-Г), мм 427 × 249 × 204
Масса (номинально, без опций) 8,6 кг
