| Производитель | АКИП |
| Характеристика | Полоса пропускания: 20 МГц Количество каналов: 2 Частота выборки: до 0,1 Гвыб/с |
| Тип | Цифровые |
Description

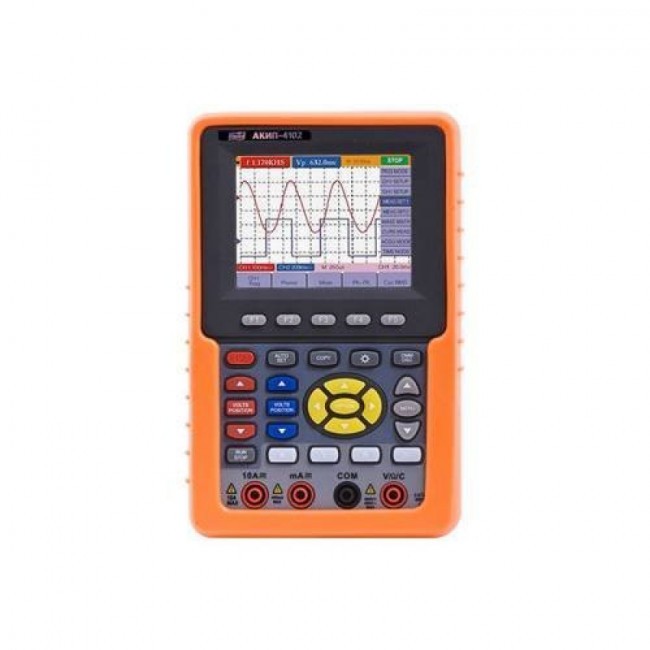

АКИП-4102 – двухканальный цифровой осциллограф с функциями мультиметра, позволяющий с высокой точностью отслеживать колебания электрического сигнала. Помимо этого, прибор измеряет силу тока, напряжение, частоту, прозванивает электроцепи. Аппарат обеспечивает высокую достоверность полученных данных и его можно использовать даже при лабораторных исследованиях.
Осциллограф АКИП-4102 будет полезен при отладке, обслуживании и сборке радиоэлектронных устройств. АКИП-4102 оборудован двумя измерительными входами, поэтому с его помощью можно отслеживать электрические сигналы одновременно в двух точках. Это позволяет примерно в два раза сократить время выполнения работ.
Показания осциллографа АКИП-4102 выводятся на цветной жидкокристаллический экран. Во время измерений пользователь может сравнить результаты, полученные по двум каналам.
Для обработки сигналов осциллограф АКИП-4102 имеет несколько режимов: "послесвечение", "усреднение", "пиковый детектор". Режим усреднения показаний позволяет устранить помехи и вывести на экран прибора усреднённую осциллограмму. "Пиковый детектор" служит для наблюдения аномалий в осциллограмме, выявления помех в структуре. Режим "Послесвечение" предназначен для наблюдения за быстроизменяющимися сигналами. Участки осциллограммы, которые изменялись в определенный промежуток времени, выделяются цветом, что увеличивает наглядность отображения.
Осциллограф АКИП-4102 имеет функцию математической обработки результатов, это упрощает последующий анализ графиков. Аппарат снабжен функцией интерполяции sin x/х, её использование улучшает качество отображения электрического сигнала.
АКИП-4102 имеет расширенные возможности схемы синхронизации. Прибор оборудован функцией попеременной синхронизации по 2-м каналам, что обеспечивает устойчивую синхронизацию и захват двух не связанных друг с другом сигналов.
Данные, полученные прибором, сохраняются в его памяти. Аппарат может выводить на экран и записывать до 4-х осциллограмм. Для детальной обработки результатов осциллограф АКИП-4102 можно подключить к ПК при помощи USB- интерфейса.
АКИП-4102 имеет универсальное питание: прибор может работать как от аккумулятора, так и от сети. Корпус осциллографа выполнен из ударопрочных материалов и имеет влагозащитное покрытие. Компания - производитель поставляет осциллограф АКИП-4102 вместе с AC-DC адаптером, USB- интерфейсом, пробником, металлическим кейсом.
| Режим осциллографа | |
|---|---|
| Канал вертикального отклонения | |
| Полоса пропускания | 0...20 МГц |
| Коэффициент отклонения | 5 мВ/дел...5 В/дел |
| Входное сопротивление | 1 МОм ± 2% // 20 пФ±3 пФ |
| Сопряжение входа | Открытый, закрытый, заземлен |
| Время нарастания | < 17,5 нc |
| Погрешность коэффициента отклонения | ±3% |
| Временная задержка между каналами | 150 ПС |
| Макс. входное напряжение | 400 Впик |
| Канал горизонт. отклонения | |
| Коэффициент развертки | 5 нс/дел...5 с/дел (шаг 1-2,5-5) |
| Погрешность коэф. развертки | 0,01% |
| Синхронизация | |
| Режимы запуска | Однократный, нормальный, авто |
| Источник синхронизации | Канал 1. Канал 2 |
| Типы синхронизации | По фронту. ТВ-синхронизация (поле, строка) |
| Погрешность установки уровня синхронизации | ±0,3 деления |
| Аналого-цифровое преобразование | |
| Частота дискретизации | 100 МГц |
| Объем памяти | 6 кБ |
| Разрядность! АЦП | 8 бит |
| Режимы выборки | Нормальный, усреднение, пиковый детектор |
| Режим мультиметра | |
| Постоянное и переменное напряжение | |
| Пределы измерения | Постоянное 400 мВ. 4 В. 40 и 400 В |
| напряжений | Переменное 4 В. 40 и 400 В (диапазон частот 40...400 Гц) |
| Разрешение | 100 мкВ, 1 мВ, 10 мВ. 100 мВ в зависимости от предела |
| Входное сопротивление | 10 МОм |
| Погрешность измерения | ± 1% |
| Постоянный и переменный ток | |
| Предел измерений | 40 мА. 400 мА. 10 А |
| Разрешение | 10 мкА, 100 мкА. 10 мА |
| Диапазон частот перем. тока | 40...400 Гц |
| Погрешность измерения | Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела Переменный ток: ±1,5%, ±2%, ±5% в зависимости от предела |
| Сопротивление | |
| Предел измерений | 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм |
| Разрешение | 0,1 Ом, 1,10, 100 Ом, 1 кОм, 10 кОм |
| Погрешность | ±1% |
| Емкость | |
| Предел измерений | 51 нФ, 512 нФ, 5,12 мкФ. 51,2 мкФ, 100 мкФ |
| Разрешение | 10 пФ. 100 пФ,1 нФ, 10 нФ. 100 нФ в зависимости от предела |
| Погрешность | ±3% |
| Общие данные | |
| Дисплей | цветной ЖКИ (320x240), диагональ 9,6 см, 4096 цветов |
| Источник питания | Литиевая батарея, время автономной работы 4 часа |
| Зарядное устройство/адаптер | 220 В. 50 Гц <-> 8,5 В постоянное, 1,5 А |
| Условия эксплуатации | 0 °С...40 вС; отн. влажность не более 80 % |
| Габаритные размеры | 180 х 115 х 40 мм |
| Масса | 0,7 кг |
| Интерфейс | USB |
Купить осциллограф АКИП-4102, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.
