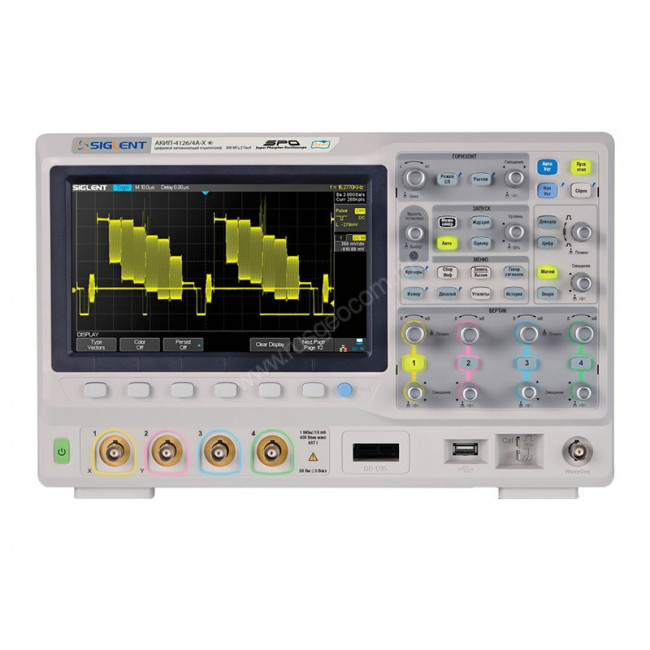

Осциллограф АКИП-4126/1-X

Name: Осциллограф АКИП-4126/1-X
Brand: АКИП

(0) Leave a review

Compare

To favorites

Производитель	АКИП
Характеристика	Полоса пропускания: 100 МГц Количество каналов: 2

Review Characteristics Reviews0

Description

Особенности осциллографов серии АКИП-4126X:

Количество каналов 2 и 4;
Полоса пропускания 70, 100, 200 и 300 МГц;
Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении);
Объем памяти на канал 70 МБ (140 МБ – при объединении);
Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x;
37 видов автоматических измерений параметров, курсорные измерения;
Высокая скорость обновления экрана до 140.000 осц./сек;
Режим сегментированной памяти;
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
Функция автоустановки параметров развертки, запуска;
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (Σdt) , извлечение кв. корня (v);
Частотный анализ (БПФ);
Цифровой фильтр с ручной регулировкой;
Режимы растяжки окна, самописец и XY;
Декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция);
Анализ смешанных сигналов: 16 кан логический анализатор (опция);
Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция FG);
Интерфейсы: USB TMC (host/device), LAN, GPIB (опция);
Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью;
Вывод данных на печать (поддержка PictBrige);
Русифицированное меню.

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0 - 100 МГц
Время нарастания	≤ 3,5 нс
Ограничение ПП	20 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…10 В/дел
Погрешность установки К_откл.	≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
Диапазон установки смещения	500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В
Входной импеданс	1 МОм (+/- 2 %) / 18 +/- 2 пФ / 50 Ом (+/- 2 %)
Максимальное входное напряжение	400 Впик (DC+AС пик, ≤ 10 кГц)
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	500 пс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел
Погрешность установки (К_разв.)	± 0,0025 %
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext) (для 2-х кан моделей)
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Предзапуск	0…100% памяти
Послезапуск	0…10000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,6 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик ((10 МГц…200 МГц) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Интерполяция	SinX/x, линейная
Длина записи	14 МБ на канал (28 МБ при объединении каналов)
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор (1 нс); усреднение, накопление, эквивалентное, однократн.
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математика
Функции	+, -, х; /; d/dt, ∫dt, &radic
Операторы	любой аналоговый канал
Декодирование
Формат данных	I2C, SPI, UART/RS232, CAN, LIN
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	до 2 ГГц
Длина памяти	до 14 МБ/канал
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	-1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)
Постоянное смещение	± 3 В (1 МОм); ± 1,5 В (50 Ом)
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Напряжение изоляции	± 42 Впик (только для SAG1021I)
Амплитудно-частотный анализ
Диапазон частот анализа	10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)
Минимальная полоса анализа	500 Гц
Число точек	до 500
Дополнительные возможности
Режим HISTORY	сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)
Сегментированная память	до 80.000 сегментов
Интерфейс	USB, LAN USB WIFI адаптер – опция
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц
Общие данные
ЖК-дисплей	цветной (TFT) SVGA, диагональ 17,8 см, 8 x 14 дел (разреш. 800 х 480)
Напряжение питания	100 - 240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2
Рабочая температура	+10 °C - +40 °C; влажность ≤ 85%
Габариты	312 х 133 х 151 мм
