Производитель | GW Instek |
Характеристика | Полоса пропускания: 70 МГц Количество каналов: 2 |
Description

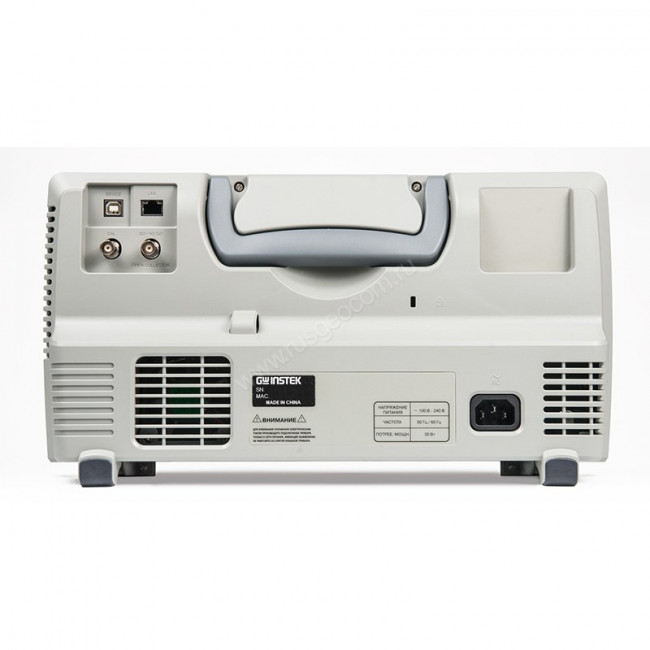

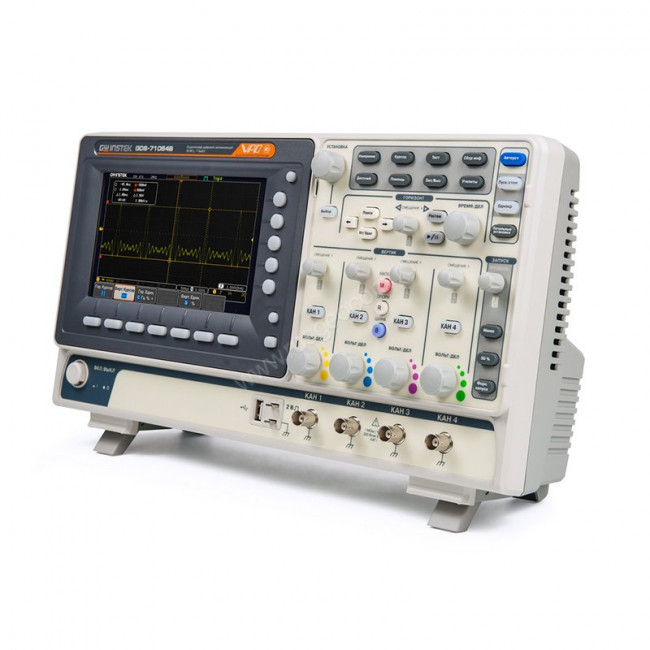

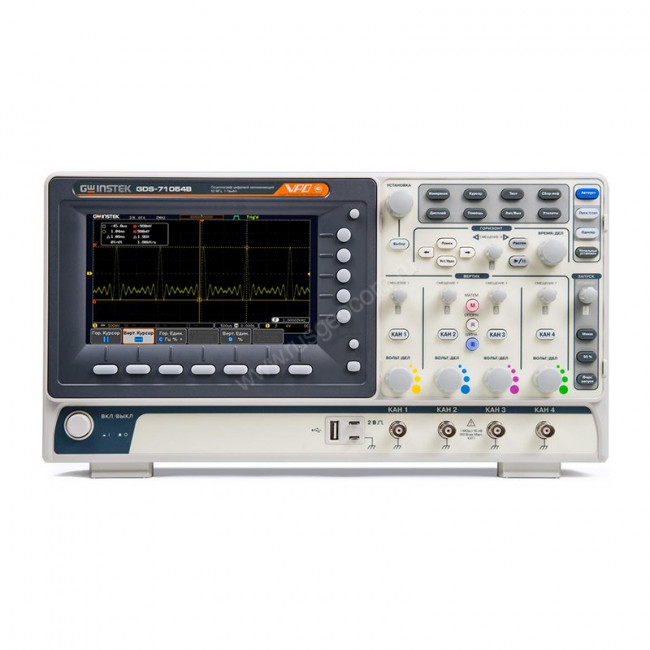

Осциллограф GW Instek GDS-71072B – двухканальный прибор бюджетной категории с полосой пропускания 70 МГ. При стоимости, сопоставимой с предыдущими модификациями линейки GDS-71xxx/71xxxA, данная модель отличается более совершенной конструкцией, увеличенной функциональной насыщенностью и полностью переработанным интерфейсом. Выполненный в настольном форм-факторе осциллограф обладает небольшой толщиной корпуса, что достигнуто благодаря реализации схемотехники на основе современных электронных микрокомпонентов.
Особенности
- Сегментированная память обеспечивает оптимизацию записи данных при контроле сложных сигналов, позволяя отслеживать с помощью важные элементы осциллограмм без снижения быстродействия и ограничения длины пакета
- Дисплей большего размера и разрешения с увеличенным количеством экранных кнопок для прямого доступа к функциям и режимам GW Instek GDS-71072B повышает эффективность визуального контроля и измерений
- Технология VPO (визуализации сигнала) отображает осциллограммы как на аналоговых моделях, что позволяет отслеживать быстропротекающие процессы и сигналы сложной формы
- Файловые утилиты упрощают систематизацию и отработку сохраненных данных
- Приложения, устанавливаемые дополнительно в виде микропрограмм, позволяют расширить базовые функциональные возможности измерителя
Преимущества
Синхронизация. Подобно более дорогим осциллографам у запуск развертки в однократном, автоколебательном либо ждущем режиме может выполняться по широкому перечню параметров и событий. Для регистрации сложных сигналов предусмотрена возможность запуска по ранту с ограничением условий петлей гистерезиса. Дополнительный вход позволяет запускать развертку одновременно для 2 каналов по внешнему сигналу. Функция "Поисковая машина" упрощает обнаружение событий по выбранным параметрам. В режиме "Автоустановка" GW Instek GDS-71072B самостоятельно задает оптимальные параметры синхронизации и отображения сигнала, исходя из его характеристик. Работу в условиях помех и шумов обеспечивают регулируемые цифровые фильтры, выборочно отсекающие составляющие сигнала заданного частотного диапазона.
Измерительные функции. Для регистрации цифровых показателей временных и амплитудных параметров входных сигналов цифровой осциллограф оснащен расширенным перечнем функций для автоматических и курсорных измерений. Контроль межканального фазового взаимодействия обеспечивает режим X-Y. Эффективность исследования сигналов в частотной области повышена за счет более достоверного и стабильного отображения спектра в режиме БПФ. Это достигается за счет задействования большей памяти – до 1 млн. точек, и увеличения частоты обновления экранов.
Обработка данных. Прибор оснащен высокоэффективным математическим аппаратом. Кроме стандартных арифметических действий с сигналами, прибор способен выполнять интегрирование и дифференцирование, производить расчеты по индивидуальным формулам, которые можно вводить с помощью встроенного редактора.
Тип осциллографа | Цифровой |
---|---|
Число каналов | 2 |
Полоса пропускания | 70 МГц |
Сопротивление входа | 1 МОм |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 10 МБ |
АЦП (бит) | 8 |
Особенности | Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана | 50.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП (1 кБ). Цифровые фильтры. Память - 24 осциллограммы, 20 профилей. |
Интерфейс | USB |
Дисплей | TFT, 17,8, 800х480, 8X10 |
