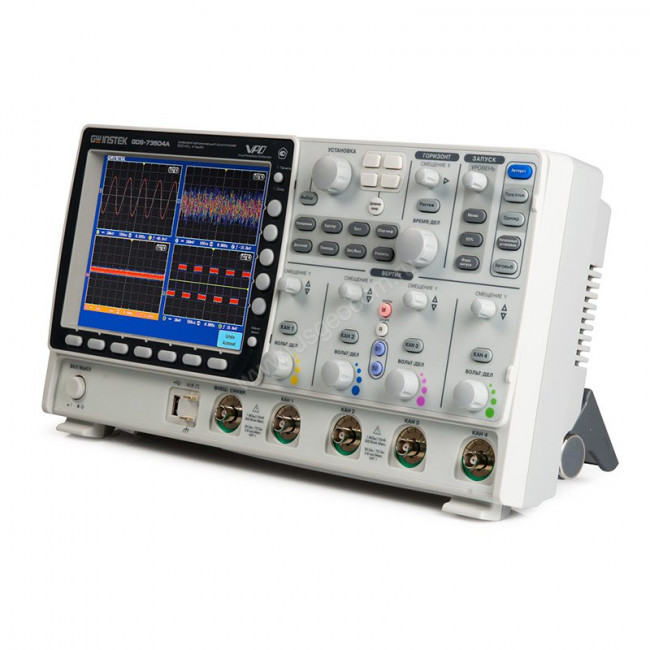

Осциллограф GW Instek GDS-73502A

(0) Leave a review

In stock
Pre-order only
475,893
Цена с НДС
ПроизводительGW Instek
ХарактеристикаПолоса пропускания: 500 МГц Количество каналов: 2 Частота выборки: до 4 Гвыб/с
ТипЦифровые

Description

Осциллограф GW Instek GDS-73502A - представитель самой модифицированной категории 73000 в серии функциональных бюджетных осциллографов от GW Instek. Оснащен 2 входными каналами и пропускной способностью 500 МГц. В моделях данной серии реализована инновационная технология VPO, то есть визуального отображения осциллограмм в аналоговом режиме. Компактные размеры позволяют транспортировать прибор.

Кратко об основных характеристиках

  • Предельная частота дискретизации - 4 ГГц.
  • Скорость обновления дисплея - 3000 осц./с.
  • Полностью русифицированное меню.
  • Цветной TFT-экран с диагональю 7,87” и разрешением 800 х 600 пикс.
  • Ёмкость памяти 25 К на канал.
  • Разъем USB 2.0 для быстрого экспорта файлов.

Технология Split Window - “разделенный монитор”

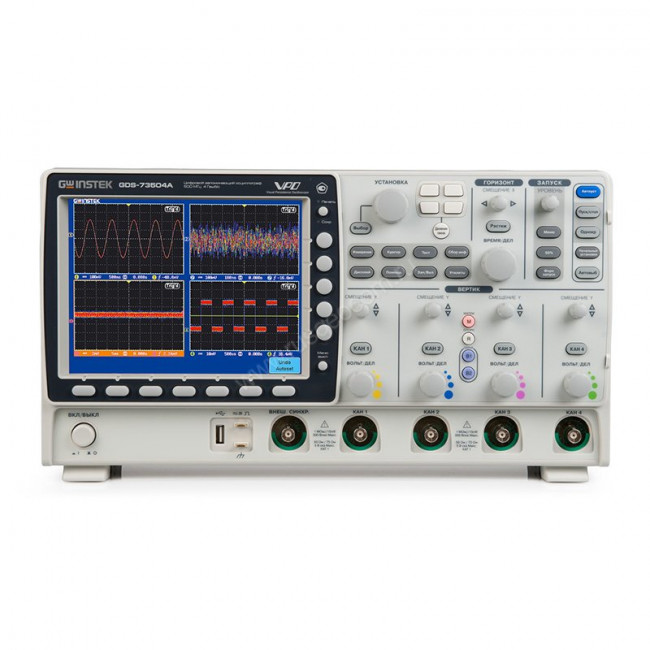

Цифровой осциллограф позволяет отображать на экране одновременно 4 рабочих окна, благодаря чему вы можете оперативно переключаться между четырьмя категориями сигналов для эффективного и полноценного анализа сложных сигналов. Кроме этого, можно в фоновом режиме отобразить результаты исследования без потери полезных данных.

Функция предпросмотра осциллограмм

В такой работе, как проведение анализа электрооборудования, оперативность очень важна. Особенно, если приходится иметь дело с большим наличием файлов. Для оперативного поиска в памяти GW Instek GDS-73502A нужной осциллограммы предусмотрена функция предпросмотра в окне “PreView”, что значительно сокращает время анализа.

Комфортное использование и дистанционное управление

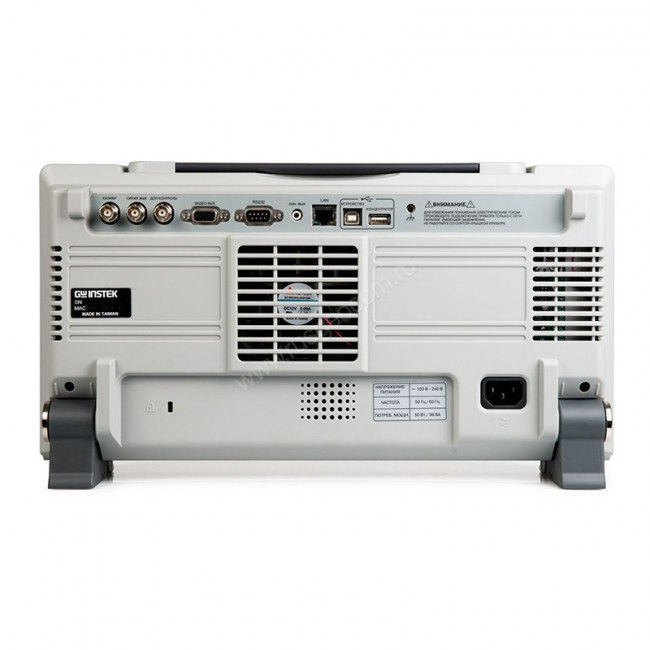

Прибор оснащен двумя портами: USB и RS-232, которые позволяют подсоединять осциллограф к внешнему оборудованию, например, к ПК для удаленного управления и сохранения информации. Для оперативной печати результатов исследования устройство поддерживает взаимодействие с принтером PictBrige. Кроме этого, вы можете дополнительно установить интерфейсы LAN, GPIB для подключения внешнего монитора.

Тип осциллографа Цифровой
Число каналов 2
Полоса пропускания 500 МГц
Максимальная частота дискретизации 4 ГГц
Максимальный объем памяти 25 МБ
АЦП (бит) 8
Сопротивление входа 1 МОм
Сопротивление 2 входа
50 Ом
Сопротивление 3 входа 75 Ом
Особенности
Технология VPO - визуализация сигнала в режиме аналогового осциллографа. Переключаемый входной импеданс. Возможность разделения экрана на 2/4 независимых окна. Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Цифровые фильтры. Декодирование сигналов. Память - 24 осциллограммы, 20 профилей. VGA выход для подключения монитора. Вывод данных на печать (поддержка PictBrige). Опции - синхронизация и декодирование сигналов, измерение мощности и ПКЭ.
Интерфейс USB | RS-232 | LAN | Опция - GPIB
Дисплей TFT, 20,0, 800х600, 8X10

Characteristics

ПроизводительGW Instek
ХарактеристикаПолоса пропускания: 500 МГц Количество каналов: 2 Частота выборки: до 4 Гвыб/с
ТипЦифровые
